Instalación
el casquillo del cable contra las desconexiones y cierre la caja
con la cubierta. Para obtener detalles acerca de la programación
del sistema de suministro de jabón líquido, consulte el Manual de
programación.
Control de espera externo
Esta función puede activarse con un contacto externo que se co-
necta entre los pasadores
Dicha conexión es posible solo si las máquinas se configuraron
con la opción "Demora de calefacción/esperando detergente".

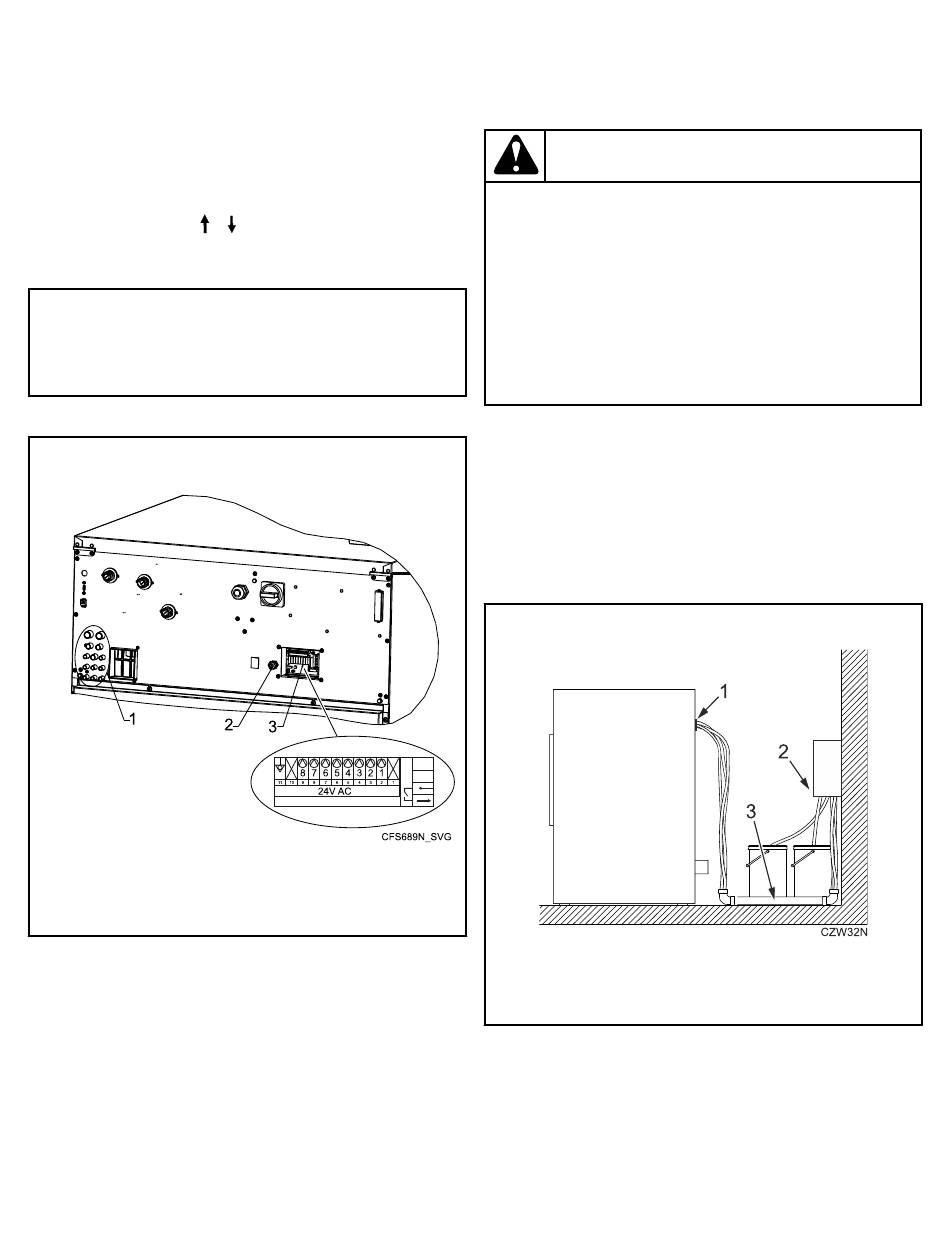

Vista trasera del panel de válvulas
1. Conexiones de la manguera de suministro externo
2. Pasacables
3. Caja de terminales de las señales de control
Figura 39
Vista trasera del panel de válvulas (modelos con "H"
o "K" en la 13.a posición del número del modelo)
1. Conexiones de la manguera de suministro externo
2. Pasacables
3. Caja de terminales de las señales de control
Figura 40
©
Copyright, Alliance Laundry Systems LLC - NO CO-
PIAR ni TRANSMITIR
y . Consulte Figura 39 y Figura 40 .
Sistema de suministro de inyección de
productos químicos
ADVERTENCIA
Use gafas y protección de las manos al manipular
sustancias químicas; evite siempre el contacto di-
recto con sustancias químicas en bruto. Antes de
manipular los productos químicos lea las instruccio-
nes del fabricante sobre contacto accidental. Asegú-
rese de que haya un sitio de acceso fácil donde en-
juagar los ojos y una ducha de emergencia. Revise a
intervalos regulares si hay fugas de sustancias quí-
micas.
El goteo de sustancias químicas sin diluir puede dañar el extrac-
tor de la lavadora. Por eso, todas las bombas de suministro de
sustancias químicas deberían montarse debajo del punto de inyec-
ción del extractor de la lavadora. Todas las tuberías dispensadoras
deberían funcionar asimismo debajo del punto de inyección. Los
circuitos no evitan el goteo si no se siguen estas instrucciones. De
no seguirse estas instrucciones, podría dañarse esta máquina y
anularse la garantía. Figura 41 muestra un sistema típico de su-
ministro de inyección.
Sistema de suministro de inyección de productos
químicos
1. Punto de inyección
2. Salida de bomba de distribuidor de productos químicos
3. Tubería PVC
72
Figura 41
Part No. D1599COR14
C365
