Instalación en una base de acero y en el suelo
1. Tuercas M16, incluidas con la máquina
2. Arandelas; diámetro externo de 60 mm, diámetro interno de 16.5 mm, espesor de 6 mm; incluidas con la máquina
3. Arandela espaciadora
4. Perno de anclaje
5. Lavadora
6. Suelo de hormigón
7. Perno (incluido en la base de acero)
NOTA: El suelo de hormigón existente debe ser de un
espesor de, al menos, 120 mm [4,72 in].
NOTA: Modelos norteamericanos: los oficios para los
pernos de montaje deben estar a una profundidad de
3,5 in.
1. Verifique que todas las esquinas de la máquina se haya insta-
lado de forma nivelada y estable.
2. Modelos fuera de Norteamérica: De ser necesario, eleve el ni-
vel la máquina colocando arandelas espaciadoras galvaniza-
das o inoxidables entre la estructura de la máquina y el suelo.
Consulte la Figura 10 y la Figura 11 . Las dimensiones de los
espaciadores deben coincidir con la dimensión de la estructu-
ra de la máquina en el lugar donde se encuentran ubicados los
pernos de anclaje (80 x 80 mm).
©
Copyright, Alliance Laundry Systems LLC - NO CO-
PIAR ni TRANSMITIR
5
7
3
6
CHM2472N_SVG

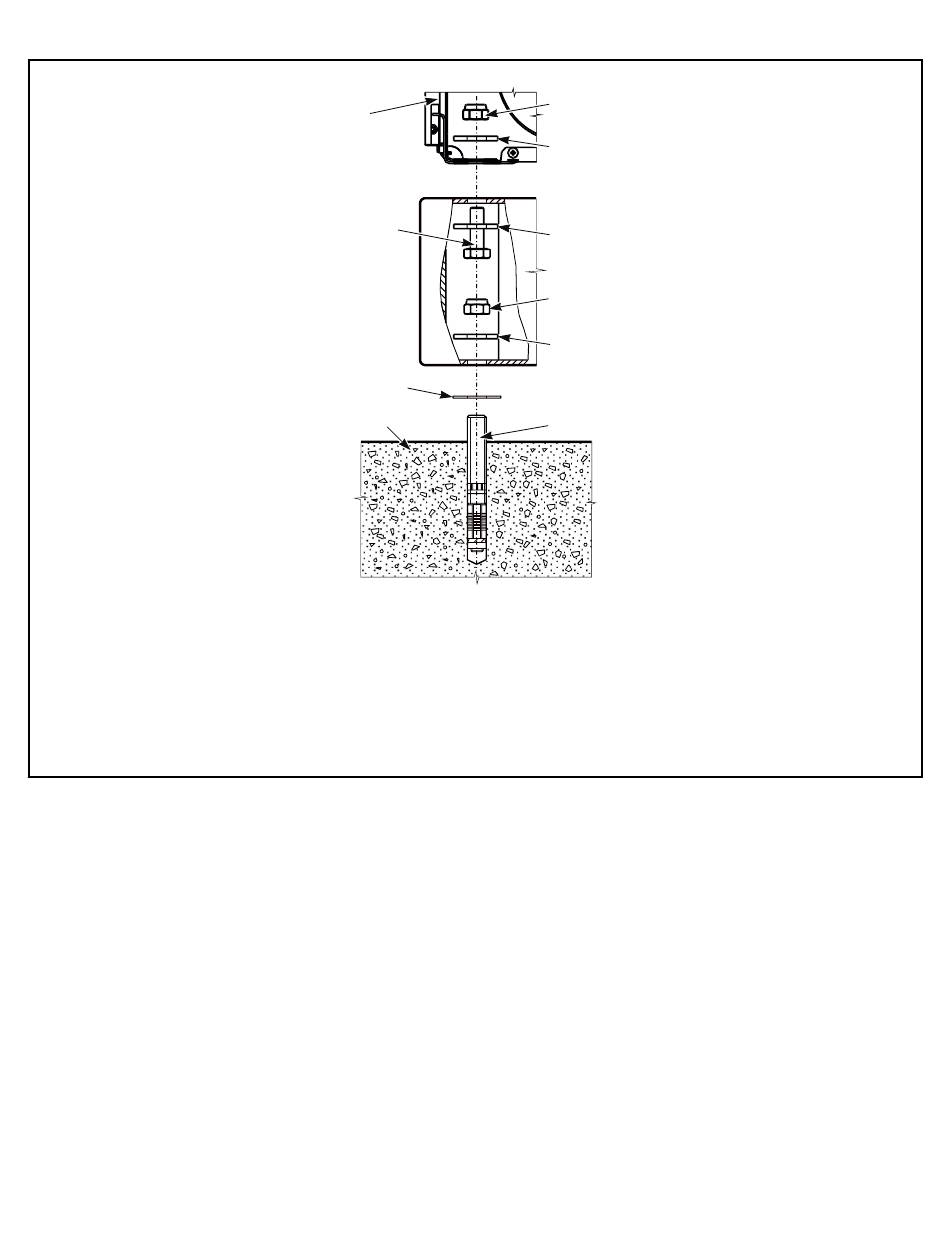

Figura 9
3. Coloque una arandela y una tuerca autoblocante en el perno
de anclaje y, con una llave, aplique un par de apriete de 100
Nm.
NOTA: Se recomienda volver a verificar el par de
apriete tras un periodo breve de funcionamiento de
la máquina.
4. Utilizando la estructura inferior de la máquina, levante toda la
máquina y colóquela sobre los cuatro orificios perforados.
5. Verifique que la máquina está asentada de forma totalmente
nivelada.
6. Modelos norteamericanos: Enleche debajo de la máquina para
garantizar una instalación estable. Consulte Lechada de la
máquina (solo para modelos norteamericanos).
7. Utilizando pernos de anclaje químicos o mecánicos, monte la
máquina en el suelo o base de acero.
