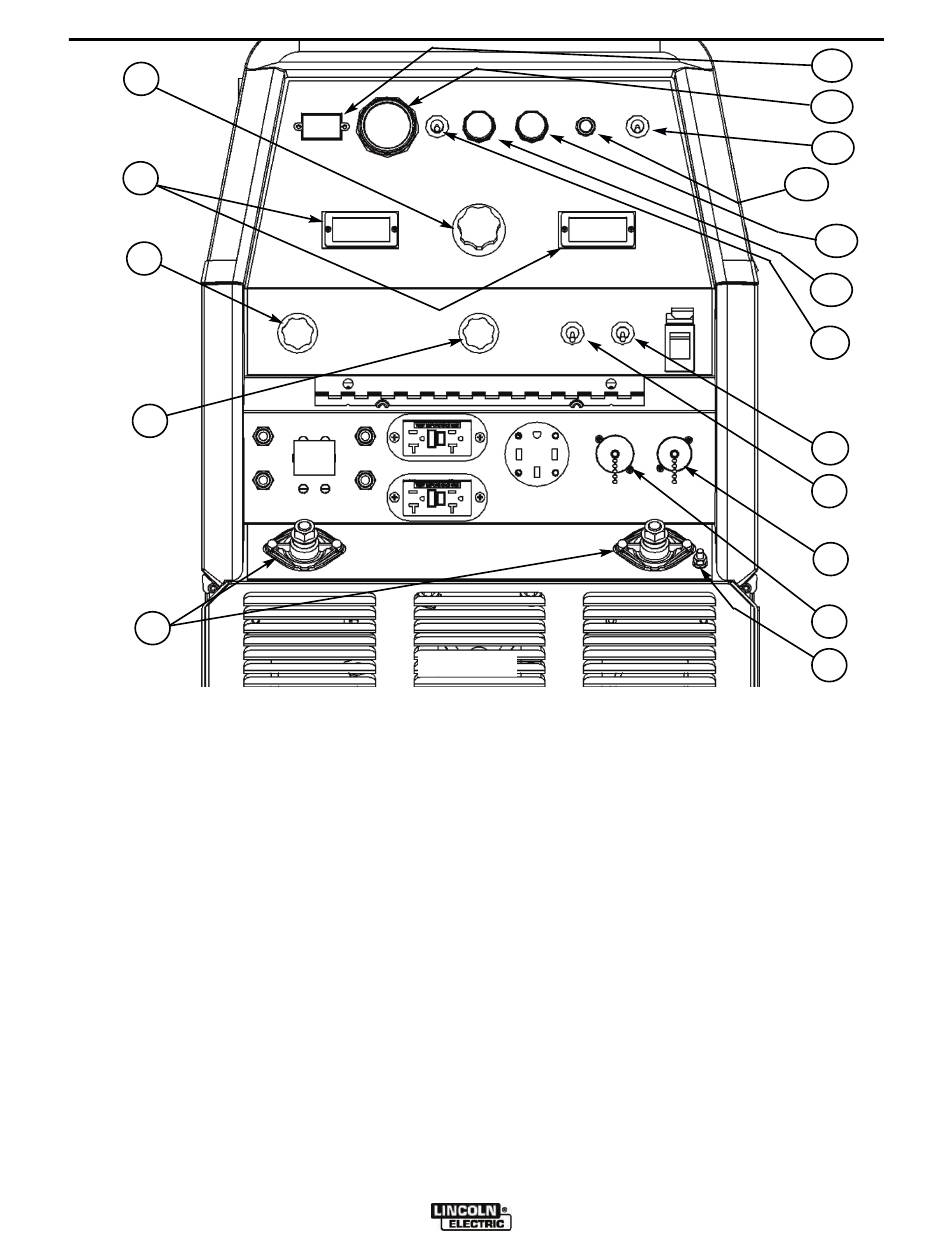

CONTROLES DE SOLDADURA (Figura B.1)

1. CONTROL DE SALIDA -

utiliza para preestablecer el voltaje o corriente de salida
como se muestra en los medidores digitales para los
cuatro modos de soldadura. Cuando se está en los
modos VARILLA CC (CC-STICK), TUBERÍA PENDI-
ENTE ABAJO (DOWN HILL PIPE) y ALAMBRE CV
(CV-WIRE) y cuando un control remoto está conectado
al Conector de 6 o 14 pines, el circuito de sensión
automática cambia automáticamente el CONTROL DE
SALIDA de controlarse desde la soldadora a hacerlo
con el control remoto.
En el modo de ALAMBRE CV (CV-WIRE), cuando el
cable de control del alimentador de alambre está conecta-
do al conector de 14 pines, el circuito de sensión automáti-
ca inactiva automáticamente al CONTROL DE SALIDA y
activa al control de voltaje del alimentador de alambre.
Cuando se está en el modo TIG DE INICIO AL CONTACTO
(TOUCH START TIG) y cuando un control de mano o pie
está conectado al Conector de 6 pines, se utiliza la perilla
de SALIDA para establecer el rango de corriente máxima
del CONTROL DE CORRIENTE del Control de Mano o Pie.
OPERACIÓN
FIGURA B.1

2. MEDIDORES DE SALIDA DIGITALES -

La perilla de SALIDA se
3. INTERRUPTOR SELECTOR DEL MODO DE
RANGER® 305D
medidores digitales permiten establecer el voltaje de sali-
da (modo ALAMBRE CV (CV-WIRE) o corriente (modos
VARILLA CC (CC-STICK), TUBERÍA PENDIENTE
ABAJO (DOWN HILL PIPE) y TIG) antes de soldar uti-
lizando la perilla de control de SALIDA. Durante la sol-
dadura, la pantalla del medidor muestra el voltaje
(VOLTIOS) y corriente (AMPS) de salida reales. Una fun-
ción de memoria mantiene la pantalla de ambos medi-
dores por siete segundos después de haber dejado de
soldar. Esto permite que el operador lea la corriente y
voltaje reales antes de dejar de soldar.
Mientras se retienen los datos de la pantalla, el punto
decimal de la extrema izquierda parpadeará en cada
pantalla. La precisión de cada medidor es de +/- 3%.
SOLDADURA -
(Proporciona cuatro modos de sol-
dadura seleccionables)
ALAMBRE CV (CV-WIRE)
TUBERÍA PENDIENTE ABAJO (DOWN HILL PIPE)
VARILLA CC (CC-STICK)
TIG DE INICIO AL CONTACTO (TOUCH START TIG)
