MANUAL DE INSTALACIÓN, MANTENIMIENTO Y PRUEBAS
Válvula de preacción FireLock NXT™
con actuador eléctrico/neumático Serie 767
SERIE 769
(DISPARO ELÉCTRICO/NEUMÁTICO DE ENCLAVAMIENTO DOBLE)
ADVERTENCIA

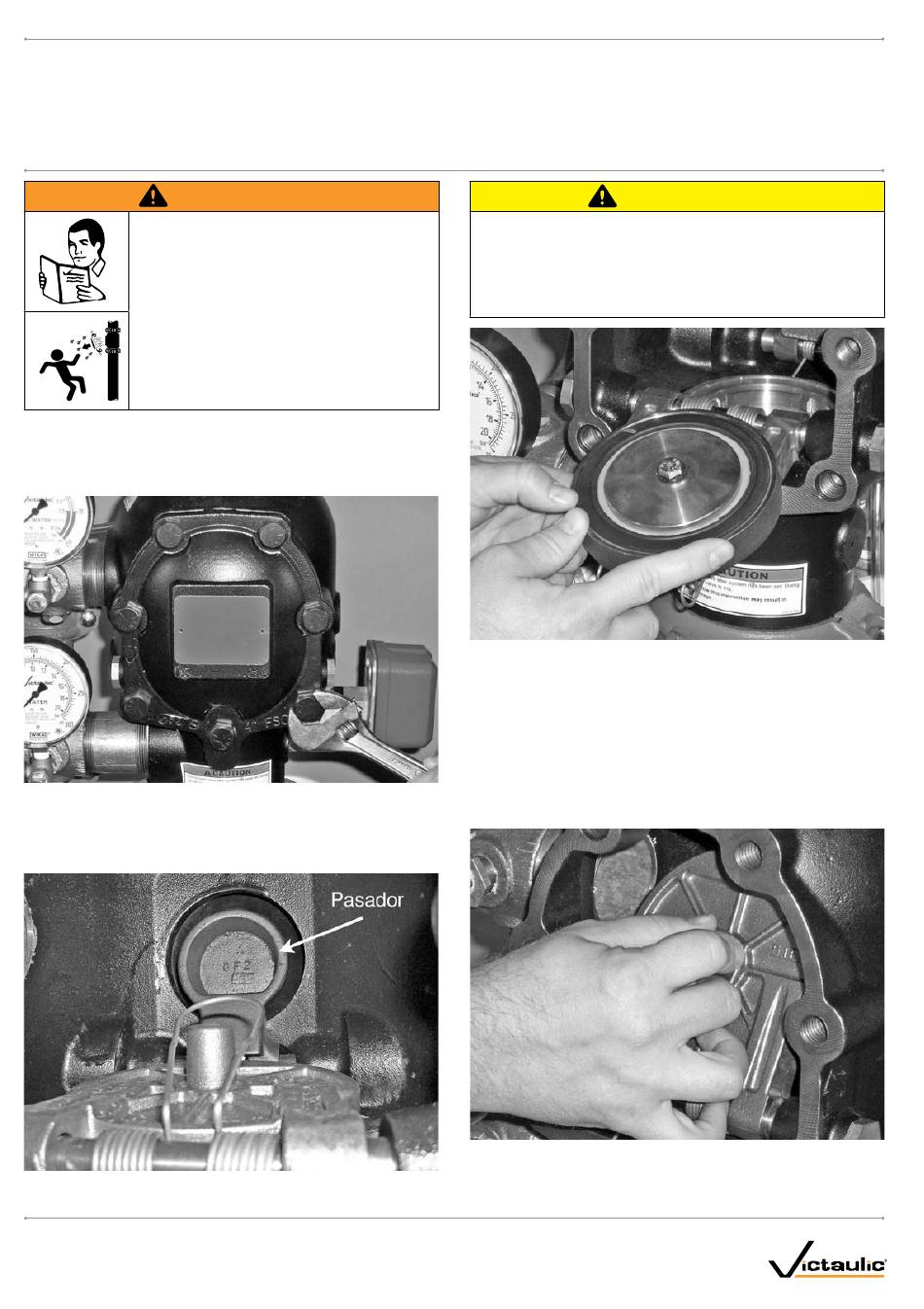

Asegúrese de que la válvula está despresurizada
y drenada completamente antes de quitar los
tornillos de la tapa.
La tapa puede saltar si se le quitan los tornillos
estando la válvula presurizada, pudiendo provocar
heridas serias o daños en el edificio.
10. ACTIVE LA PARTE ELÉCTRICA DEL SISTEMA PARA ACTIVAR
EL SOLENOIDE, O EMPUJE EL TORNILLO DE AUTODRENAJE
PARA ALIVIAR LA PRESIÓN EN LA LÍNEA DE CARGA DEL
DIAFRAGMA.
11. Después de aliviar toda la presión del sistema, afloje los tornillos
de la tapa lentamente. NOTA: NO quite los tornillos hasta que
estén todos aflojados.
12. Quite todos los tornillos de la tapa, junto con la tapa y la junta.
13. Empuje el pasador (hacia el diafragma).
www.victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY. © 2007 VICTAULIC COMPANY. RESERVADOS TODOS LOS DERECHOS. IMPRESO EN EEUU.
I-769P-EPA-SPA_30
PRECAUCIÓN
NO use disolventes ni productos abrasivos cerca del anillo de
asiento del cuerpo de la válvula.
De no seguir estas instrucciones puede que la clapeta no selle
bien, provocando un incorrecto funcionamiento de la válvula y/o
fugas en la misma.
14. Gire la clapeta y sáquela del cuerpo de la válvula. Inspeccione el
sellado de la clapeta y el retén de sellado. Limpie cualquier rastro
de suciedad y depósitos minerales. Limpie todos los orificios del
anillo de asiento del cuerpo de la válvula. NO USE DISOLVENTES
NI PRODUCTOS ABRASIVOS.
15. Mientras la clapeta está girada fuera del cuerpo de la válvula, tire
del pasador para inspeccionar el diafragma. Si el diafragma muestra
cualquier señal de desgaste o deterioro, sustitúyalo por uno nuevo
de Victaulic. Consulte el capítulo "Quitar y reemplazar el ensamblaje
del diafragma" que empieza en página 37.
16. Verifique que la clapeta se mueve libremente y no está deteriorada.
Sustituya cualquier pieza estropeada o desgastada siguiendo las
instrucciones del capítulo "Mantenimiento".
I-769P-EPA-SPA
REV_C
