MANUAL DE INSTALACIÓN, MANTENIMIENTO Y PRUEBAS
Válvula de preacción FireLock NXT™
con actuador eléctrico/neumático Serie 767
SERIE 769
(DISPARO ELÉCTRICO/NEUMÁTICO DE ENCLAVAMIENTO DOBLE)
SECCIÓN Y DESCRIPCIÓN –

ACELERADOR SECO LPA SERIE 746

El acelerador seco LPA Serie 746 es un dispositivo de apertura rápida
que saca el aire del actuador eléctrico/neumático Serie 767 para que el
funcionamiento de la válvula sea más rápido.
Un diafragma separa el acelerador seco LPA Serie 746 en dos cámaras.
La cámara de cierre contiene un muelle que mantiene la cámara en
posición cerrada. Esta posición cerrada se mantiene mientras la
diferencia de presión entre las cámaras de apertura y cierre sea inferior
a 3 psi/21 kPa.
Cuando el sistema introduce presión de aire en el acelerador seco, el
aire entra a la cámara de cierre y pasa a través de una válvula
anti-retorno para abrir la cámara. La válvula anti-retorno, que permite
que entre agua en la cámara de apertura, impide que la presión se
escape de la cámara de apertura. De este modo el aire sólo puede
escapar a través del restrictor.
www.victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY. © 2007 VICTAULIC COMPANY. RESERVADOS TODOS LOS DERECHOS. IMPRESO EN EEUU.
REV_C
Cuando ocurre una rápida pérdida de carga de aire del sistema, como
un rociador abierto, el aire se escapa de la cámara de cierre más deprisa
que de la cámara de apertura. Como la presión del sistema de rociadores
sigue cayendo, se desarrolla una presión diferencial a través del diafragma.
Cuando esta presión diferencial alcanza 3 – 5 psi/21 – 34 kPa, la presión
de la cámara de apertura supera la fuerza de cierre del muelle de
compresión y hace que la cámara de cierre se abra a la atmósfera. La
cámara de cierre se abre inmediatamente y alivia la presión del actuador,
poniendo en marcha la válvula.
NOTA: El acelerador seco LPA Serie 746 sólo se debe usar en sistemas
que funcionen por debajo de 30 psi/206 kPa de aire. Si hace falta una
presión de aire mayor, utilice el acelerador seco Serie 746.
Relación de materiales Relación de materiales
1 Cámara de apertura/aire
1
Apertura/Cámara de aire
2 Pistón
 Pistón
3 3
Restrictor Restrictor
4 Diafragma
4 Diafragma
5 Cámara de cierre
5 Cámara de cierre
6
Eje actuador
6 Eje actuador
7 Muelle de compresión
7
Muelle de compresión
I-769P-EPA-SPA
8 Soporte de sellado
8
Soporte de sellado
9 Perno de la tapa con "cabeza-botón"
9 Tornillo de cabeza botón
10 10
Sellado cámara de cierre Sellado cámara de cierre
11 Arandela
11 Arandela
1 Asiento ajustable
12 Asiento ajustable
13
Válvula anti-retorno
13 Válvula anti-retorno
A presión
Hacia indicador
Indicador
de presión
2
3
4
5
6
7
8
9

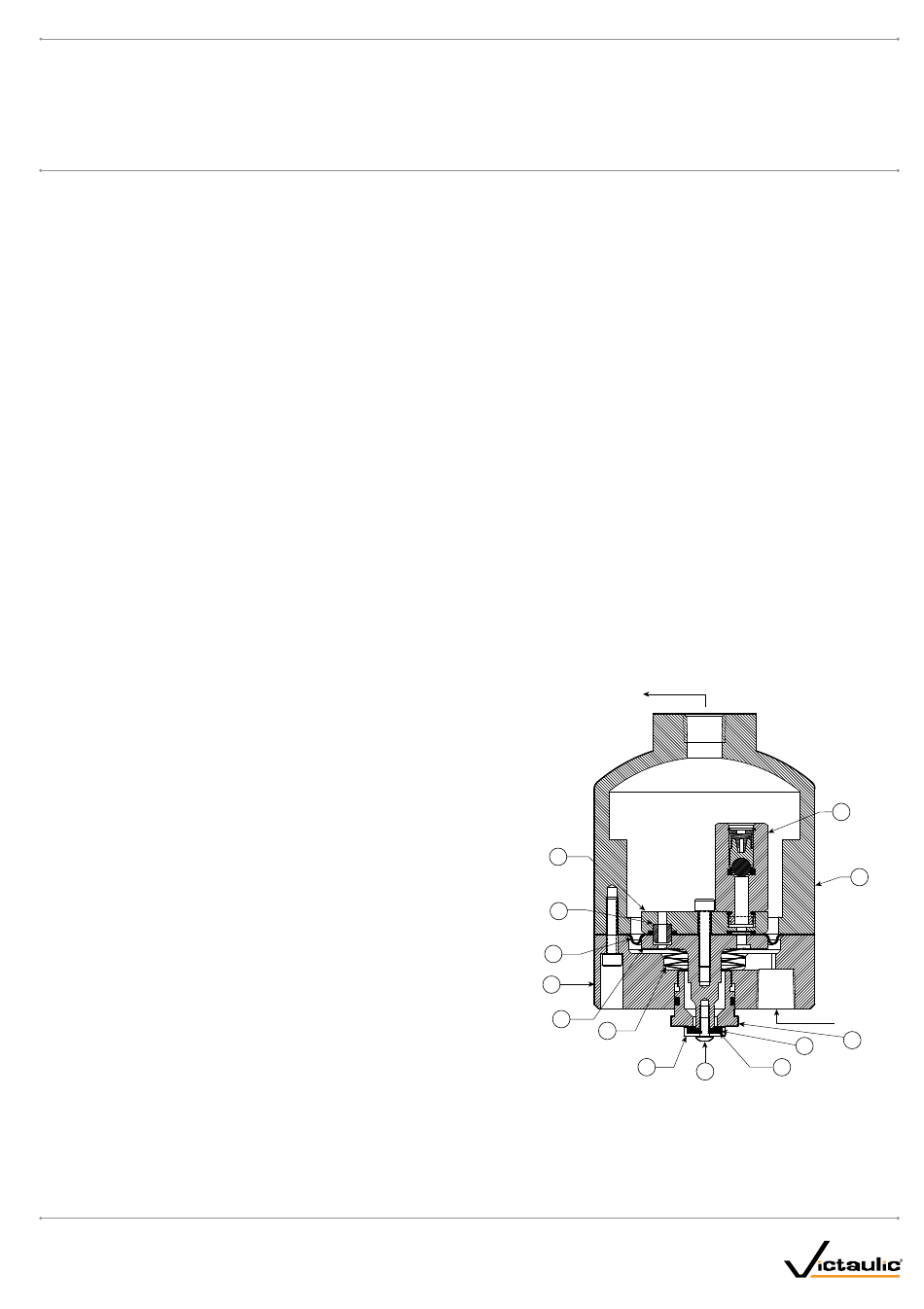

SECCIÓN CON CÁMARA SUPERIOR GIRADA 45° Y
SECCIÓN CON CÁMARA SUPERIOR GIRADA 45°
Y PERNO QUITADO PARA MAYOR CLARIDAD
TORNILLO QUITADO PARA MAYOR CLARIDAD
Exagerado para mayor claridad
Exagerado para mayor claridad
13
1
Entrada de aire Entrada de aire
12
11
10
