12 INSTALACIÓN DEL SILLÓN DE PACIENTE PLANMECA

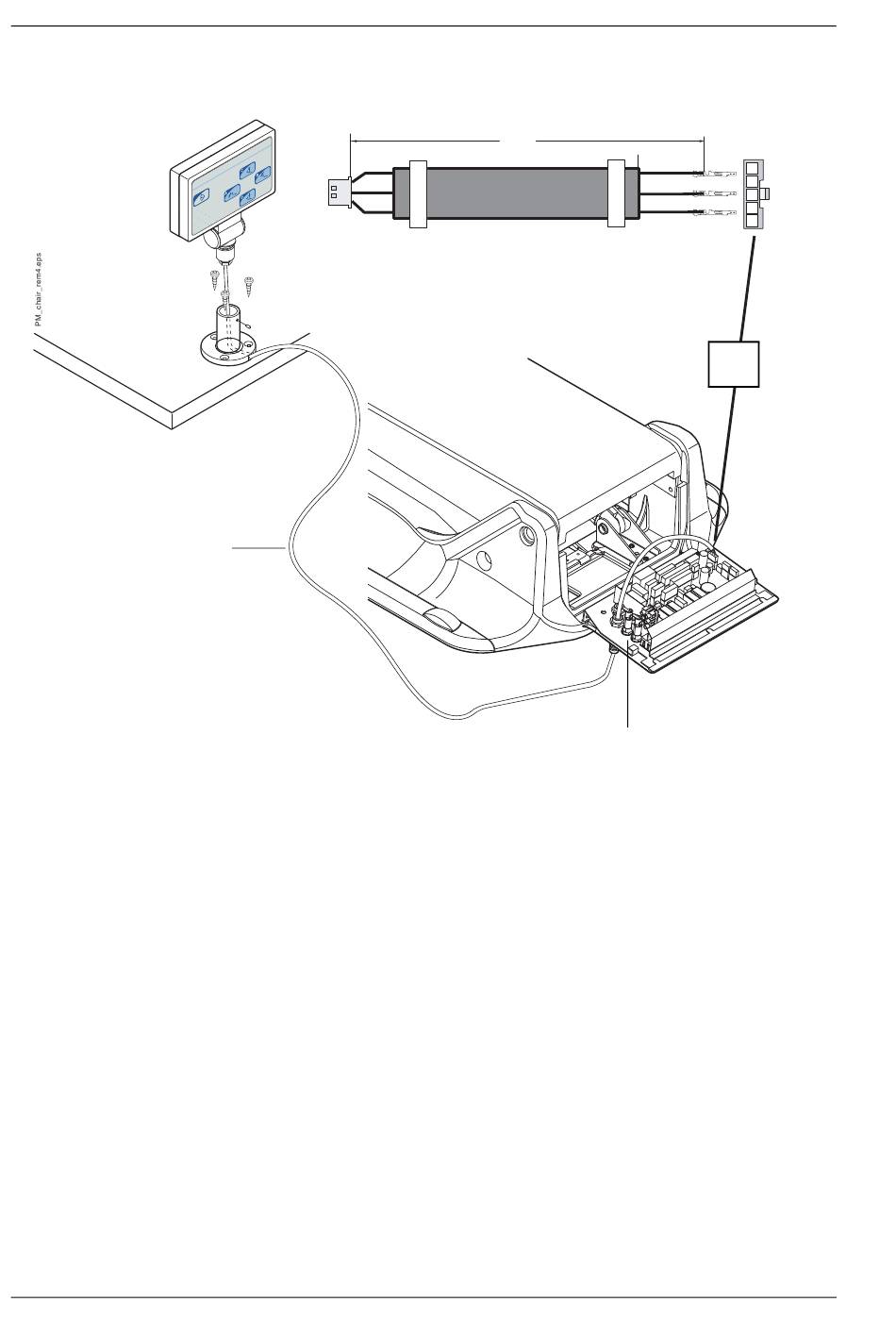

Cable del panel de control
48 Planmeca Chair
Conecte el cable del panel de control al conector J18 en
la placa de circuito impreso de la fuente de alimentación.
10000 mm
PFK 4*0.22 mm code 00006769
BLUE
1
YELLOW
2
3
RED
Placa de circuito impreso de la fuente de alimentación
Instale el sillón en el suelo según las instrucciones de la
sección 12.2 "Instalación del sillón en el suelo" en la
página 27.
Instale la placa de conexiones de red y la tira protectora
en sus posiciones.
2
BLUE
YELLOW
RED
Manual de instalación y del usuario
1
1
2
2
3
3
4
5
J18
