INSTALACJA
11.5

charakterystyka elektryczna

1
2
A

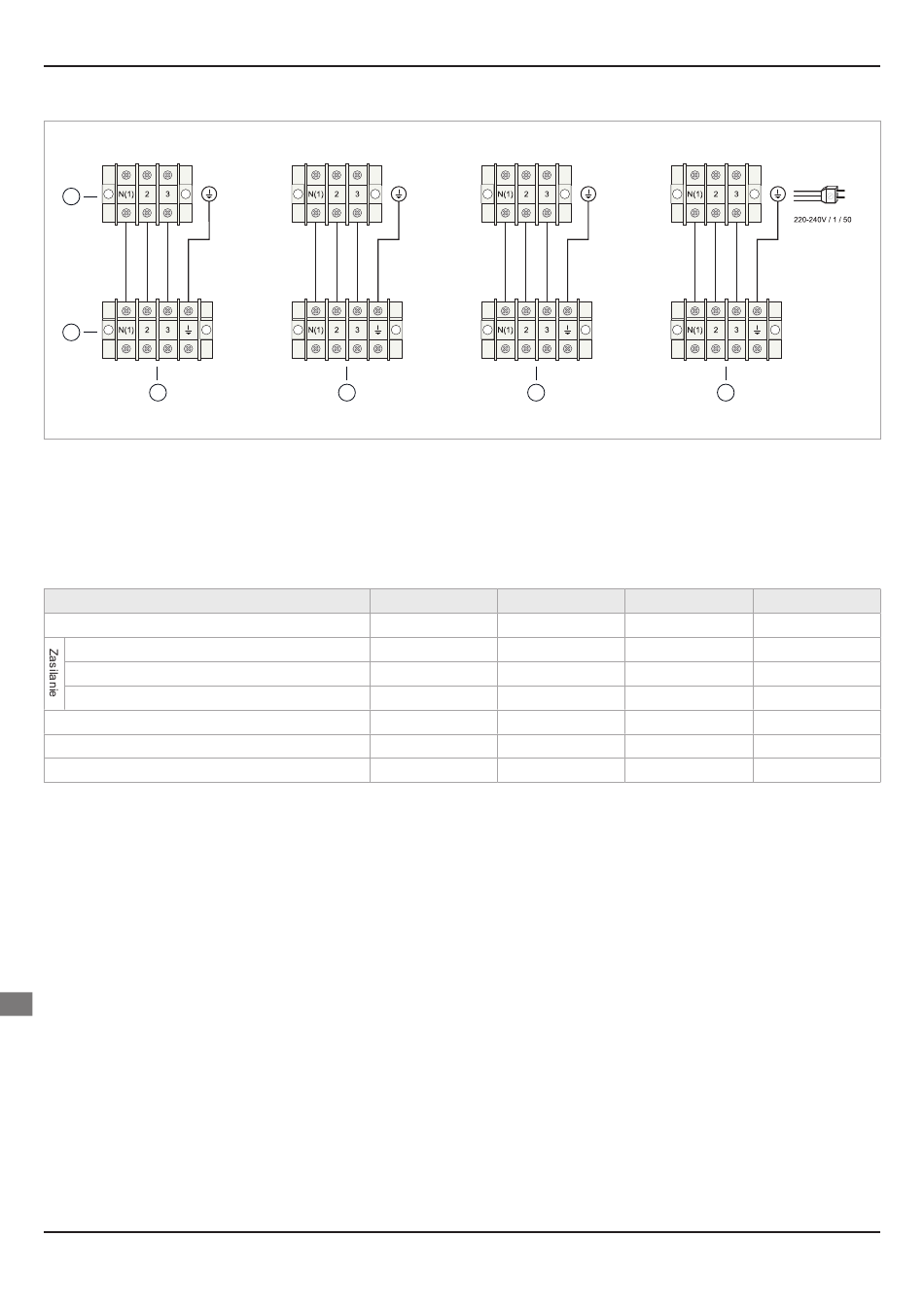

rys. 11.1 podłączenie zasilania między jednostką wewnętrzną i
zewnętrzną.
Legenda
1 Listwa jednostki zewnętrznej
2 Listwa jednostki wewnętrznej
a + B sDH 17-050 M2nw / sDH 17-060 M2nw
a + B + c sDH 17-085 M3nw
a + B + c + D sDH 17-085 M4nw
Napięcie (V/Ph/Hz)
Sekcja zasilania do 25 metrów (mm 2 )
Jednostka Wewnętrzna / Jednostka Zewnętrzna
Wyłącznik termo magnetyczny typu D (A)
Sekcja połączenia wzajemnego do 25 metrów (mm 2 )
Połączenie wzajemne osłonięte (TAK/NIE)
Bezpośredni ochronnik (osłona) prądu szczątkowego (A)
tabela 11.1 charakterystyka elektryczna
PL
- 18 -
B
sDH 17-050 M2nw sDH 17-060 M2nw
220-240V/1/50 220-240V/1/50
2.5 2.5
Jednostka Zewnętrzna Jednostka Zewnętrzna Jednostka Zewnętrzna Jednostka Zewnętrzna
20 20
2.5 2.5
NIE NIE
0.03 0.03
C
sDH 17-085 M3nw
220-240V/1/50
4
25
2.5
NIE
0.03
SDH17-MNW-I_PL - 11/14 - Saunier Duval
