INSTALAÇÃO
9.3.4 Perfuração da tubagem
• Caso A: tubagem que sai da parte traseira da unidade.
Neste caso, deve ser feito um furo adequado na parede por
trás da unidade (ver figura 9.6).
- Faça um furo de acordo com o diâmetro e posição como
indicado na figura 9.6, assegure-se de que o orifício fica
ligeiramente abaixo e de fora para permitir a queda na
derivação do escoamento.
As dimensões são apresentadas em mm.

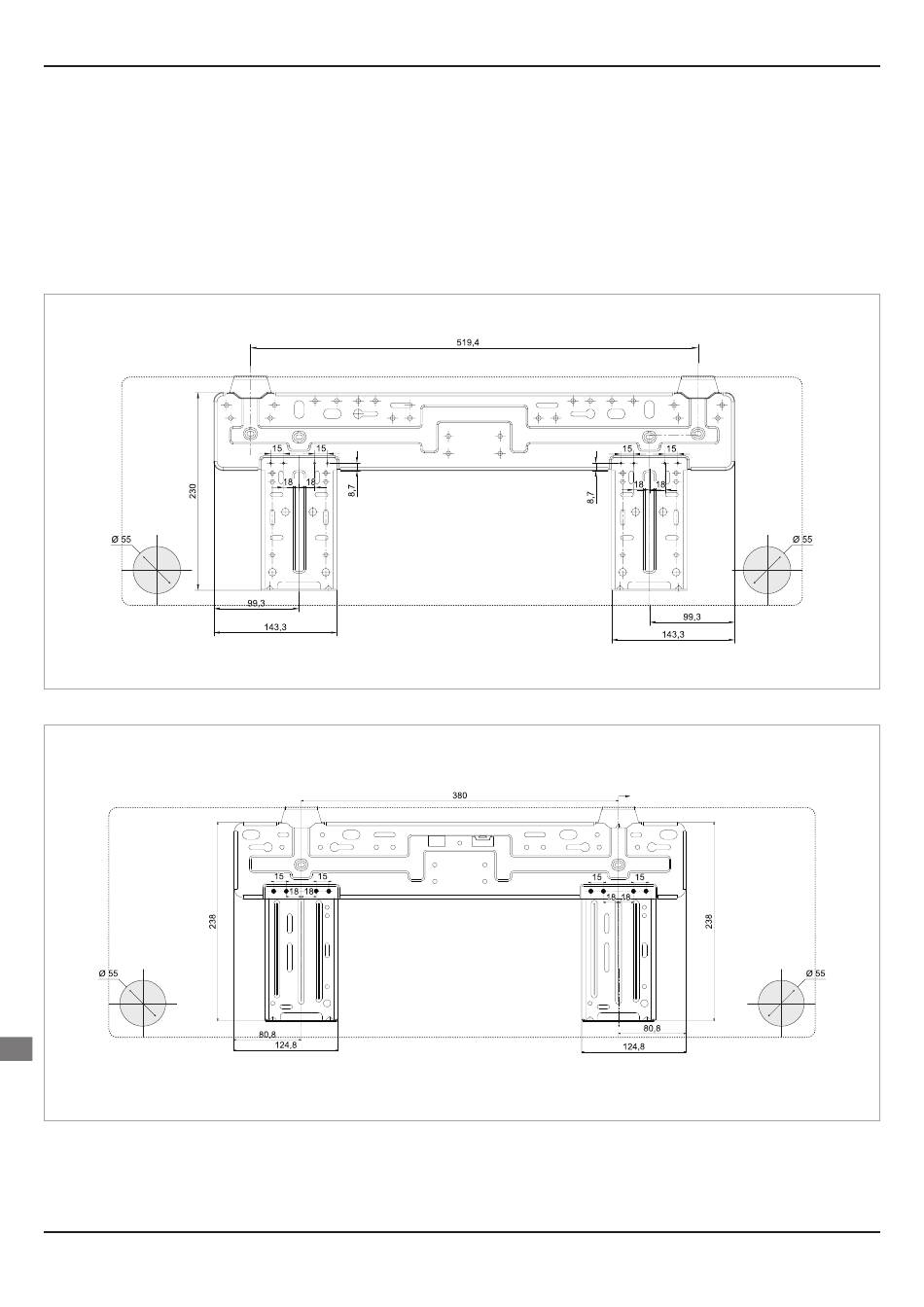

Fig. 9.6 Placa de montagem para 17-025 nmWi.
PT
Fig. 9.7 Placa de montagem para 17-035 nmWi.
- 12 -
