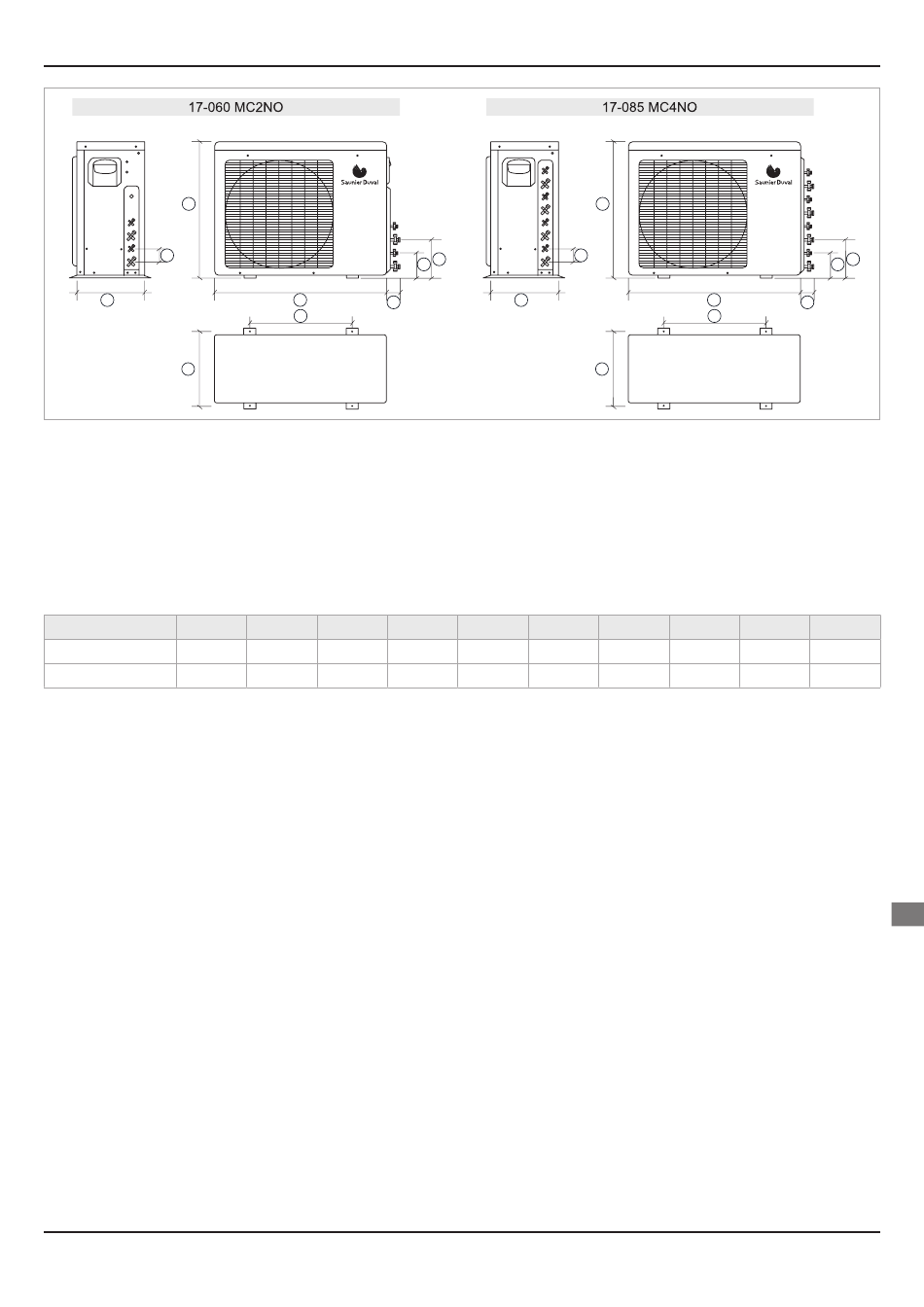

Fig. 5.3 dimensiones de la unidad exterior.
Leyenda
H altura
L anchura
d Profundidad
a Longitud de las válvulas
b distancia entre las válvulas
C distancia de la segunda válvula al suelo
F distancia de la tercera válvula al suelo
I Distancia entre orificios de fijación
J Distancia entre soportes de fijación
modeLo H
17-060 MC2NO 700
17-085 MC4NO 790
tabla 5.2 dimensiones y pesos de la unidad exterior.
5.3

mando a distancia

El mando a distancia permite utilizar el aparato.
5.4

Conexiones y conductos

Este aparato dispone de las siguientes conexiones y
conductos:
- Conductos de gas (G) y de líquido (L): conducen el fluido
refrigerante entre la unidad exterior y la interior.
- Conductos de evacuación de agua condensada (en la
unidad exterior y en la unidad interior): permiten evacuar
adecuadamente el agua que se condensa durante el
funcionamiento normal del aparato.
- Conexiones eléctricas: suministran energía eléctrica al
aparato.
