Instalación eléctrica
3
Conexiones eléctricas
3.2.5

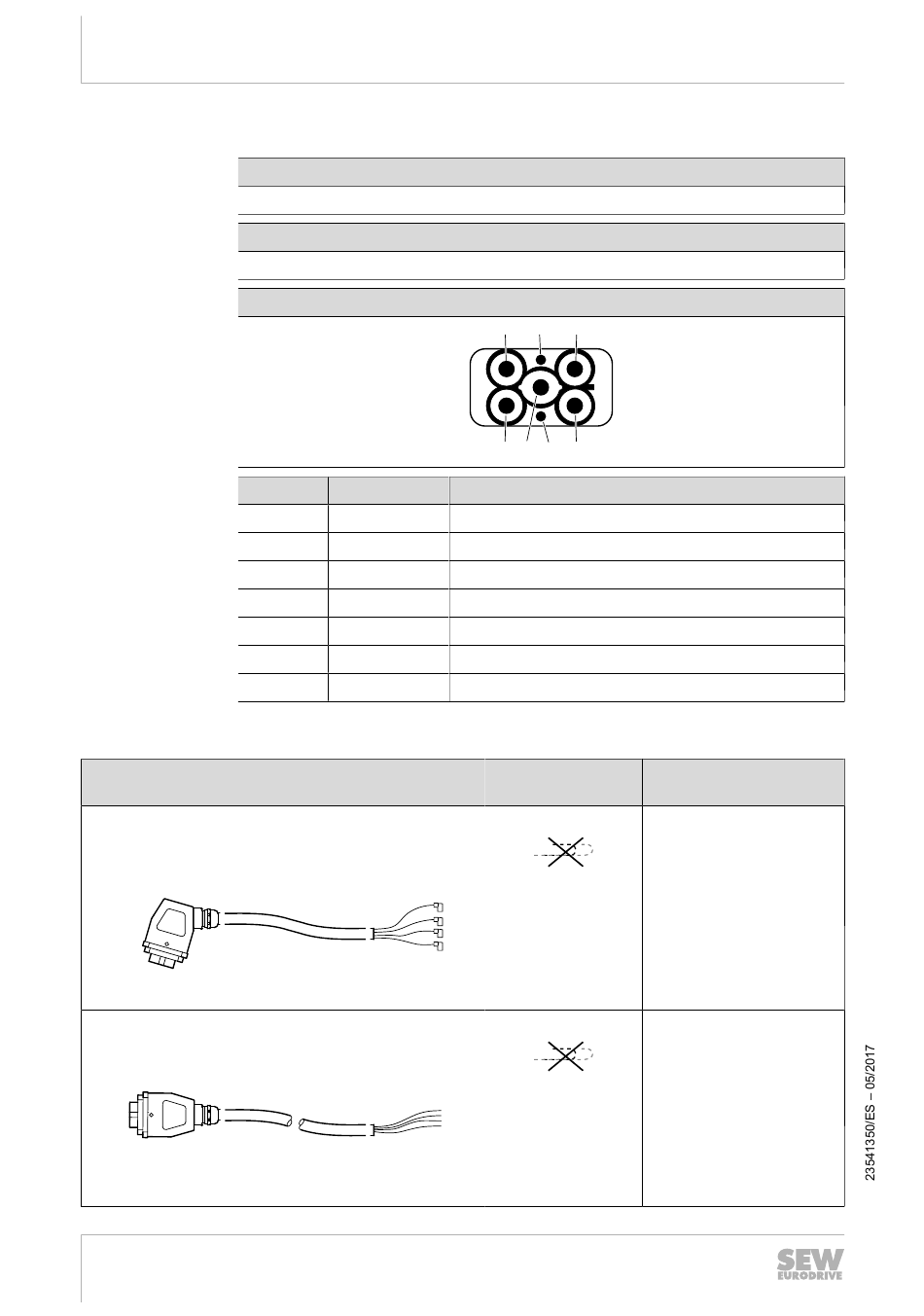

X1201: Entrada 400 V CA

Cable de conexión
Cable
Longitud 6.3 m: Ref. de pieza: 11723815
Estructura del cable: 4G2.5
®
Han
 Q 4/2 ↔ terminales planos 6.3
Ref. de pieza: 11745614
Estructura del cable: (4G4)
®
Han
 Q 4/2 ↔ abierto con punteras de cable
14
Corrección – MOVIPRO
Función
Entrada de 400 V CA para alimentación de unidades hasta 16 kW
Tipo de conexión
®
Han
 Q 4/2, macho
Esquema de conexiones
N.°
Nombre
1
L1
2
L2
3
L3
4
n.c.
11
n.c.
12
n.c.
PE
PE
®
PHE10A-..-3..A-00..
3
11
1
2
4 PE
12
Función
Conexión a la red fase 1
Conexión a la red fase 2
Conexión a la red fase 3
Sin asignar
Sin asignar
Sin asignar
Conexión del conductor de puesta a tierra
Longitud/tipo de
tendido
Longitud fija
Longitud variable
Componente
Contactos deslizantes
