3.2.12

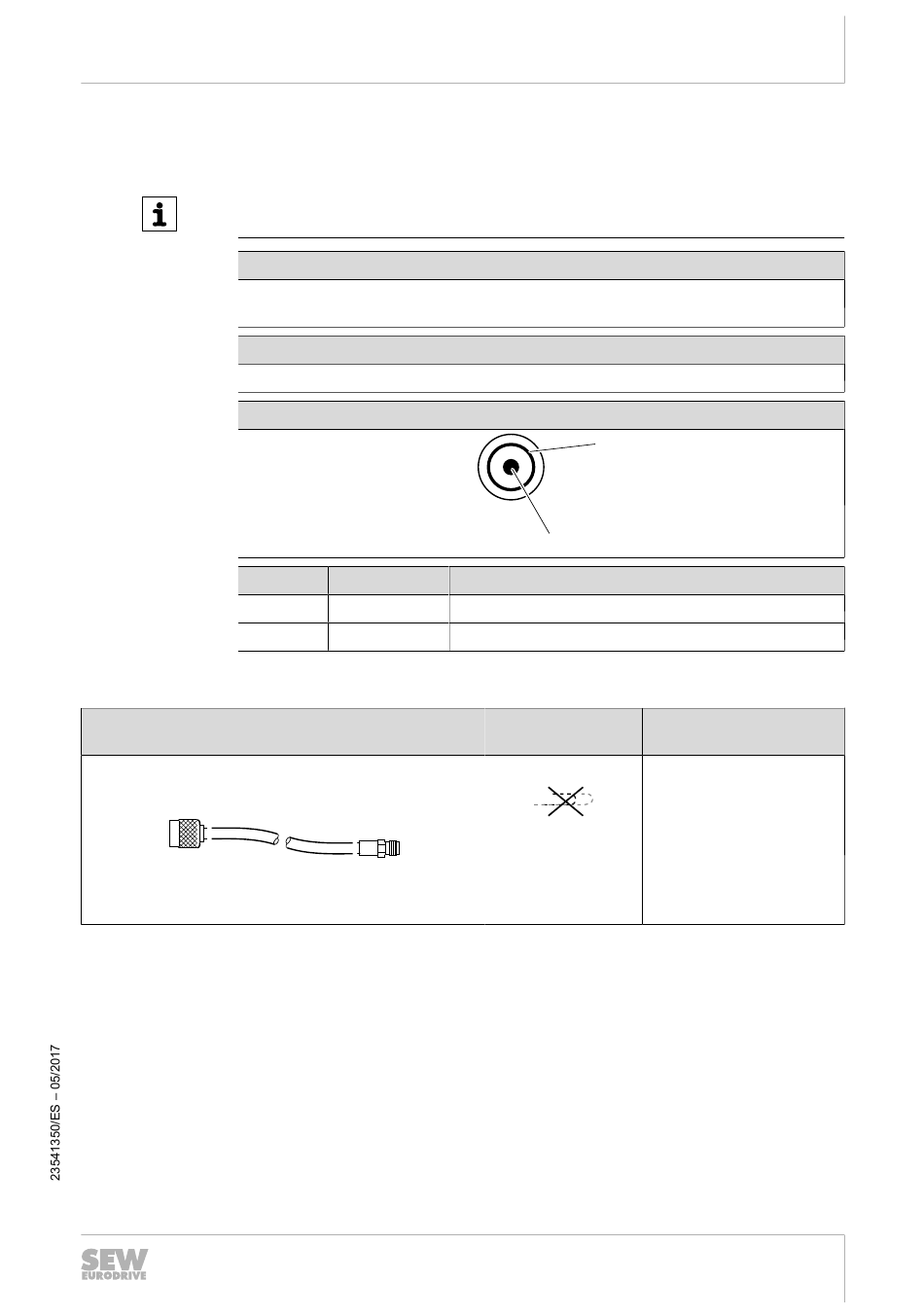

X4211: Antena WLAN (Main)

NOTA
Si no se utiliza la conexión deberá terminar la conexión con una resistencia de 50 Ω.
Función
Conexión de antena para comunicación WLAN, parametrizable con función de envío
y recepción
Tipo de conexión
Conector hembra R-TNC
Esquema de conexiones
N.°
1
2
Cables de conexión
Cable
Ref. de pieza: 11744154
R-TNC ↔ R-SMA, macho
Encontrará información adicional, datos técnicos y homologaciones en la siguiente
documentación: Anexo a las instrucciones de funcionamiento "MOVIPRO
radio REC5".
Resistencia de terminación de 50 Ω
Ref. de pieza: 19069146
Nombre Función
inner conductor Conductor interno
outer conductor Conductor externo
Longitud/tipo de
Longitud variable
Instalación eléctrica
Conexiones eléctricas
2
1
Componente
tendido
Acoplador de corto alcance
®
Corrección – MOVIPRO PHE10A-..-3..A-00..
3
®
Módem de
