Información General de la Instalación

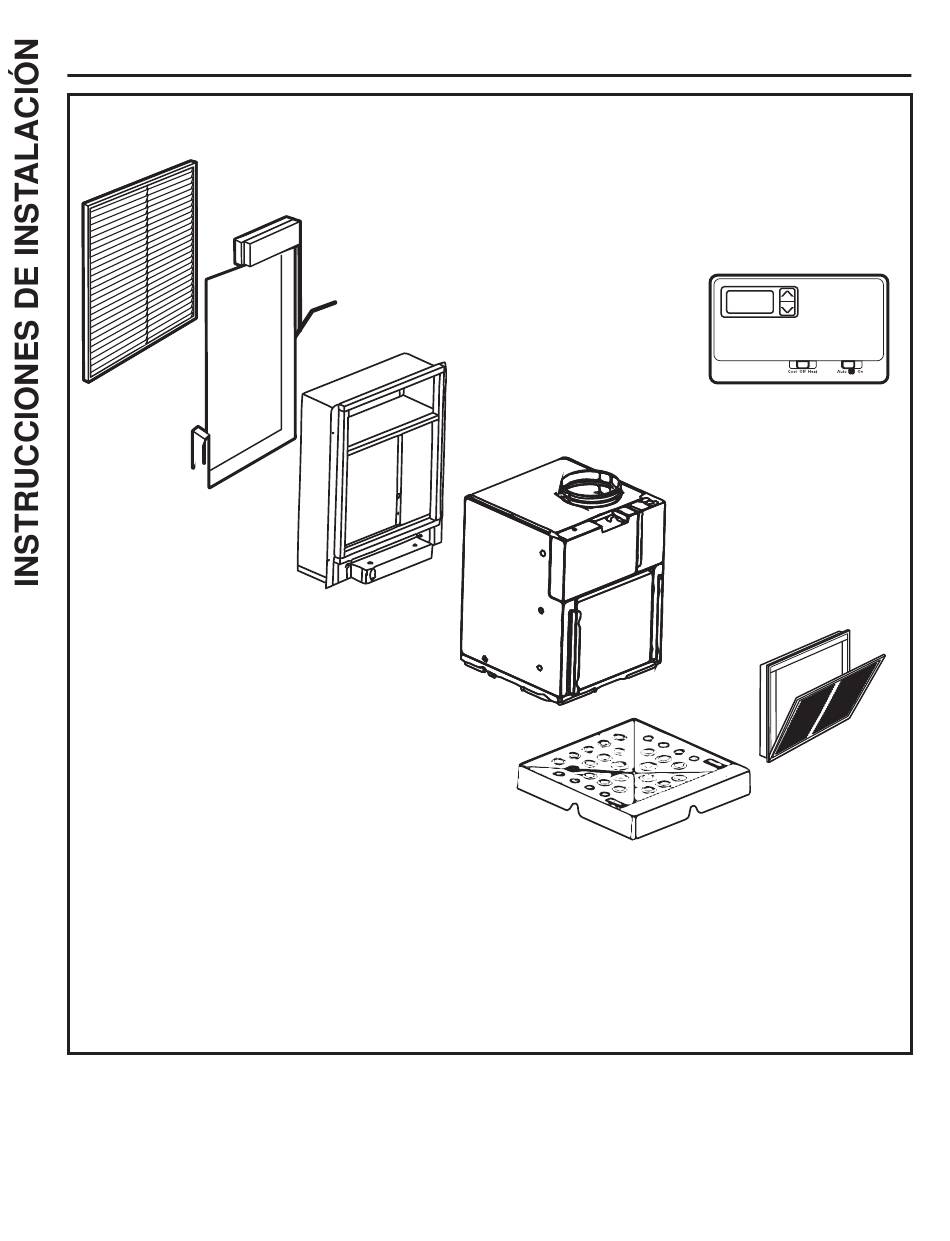

COMPONENTES DEL ZONELINE
Persiana
Arquitectónica
RAVAL3
Exterior/ Pared
Exterior
Plénum de Pared (telescópico)
RAVWP15 – 8"-15"Diám x 233⁄4" de
Ancho x 313⁄4" de Alto
• Instale el plénum de pared a través de la pared exterior, de acuerdo con las Instrucciones de Instalación
provistas con el plénum.
IMPORTANTE: El plénum de pared no fue diseñado para transportar
cargas estructurales. Se requiere una correcta construcción con viga.
El plénum requiere un tapajuntas, cuñas y sellador apropiados para una
instalación resistente al clima.
8
Viga apropiada para el soporte
de la estructura. Aplique la
masilla y tapajuntas adecuados.
Encuadre y
nivele el plénum
correctamente.
Unidad del
Zoneline
Plataforma de
Desagüe RAVDPLAT
Termostato de
Pared
Rejilla de Aire
de Retorno
RAVRG2B
