VARFREE - Instalación, Uso y Mantenimiento

3.2. Componentes caldera

1 Válvula de gas
2 Ventilador
3 Electrodo de ionización
4 Electrodo de encendido
5 Transformador de encendido
6 Sonda de temperatura humos
7 Purgador
8 Sonda de temperatura de retorno de agua
9 Caudalímetro
10 Sonda de temperatura de impulsión de agua
11 Captador de presión
12 Válvula de retención
13 Sifón de condensados (entregado sin montar)
14 Interfaz de usuario
15 Regulador NAVISTEM B3000
16 Presostato de aire
17 Termostato de seguridad
14 / 132
2
10
9
11
12
13

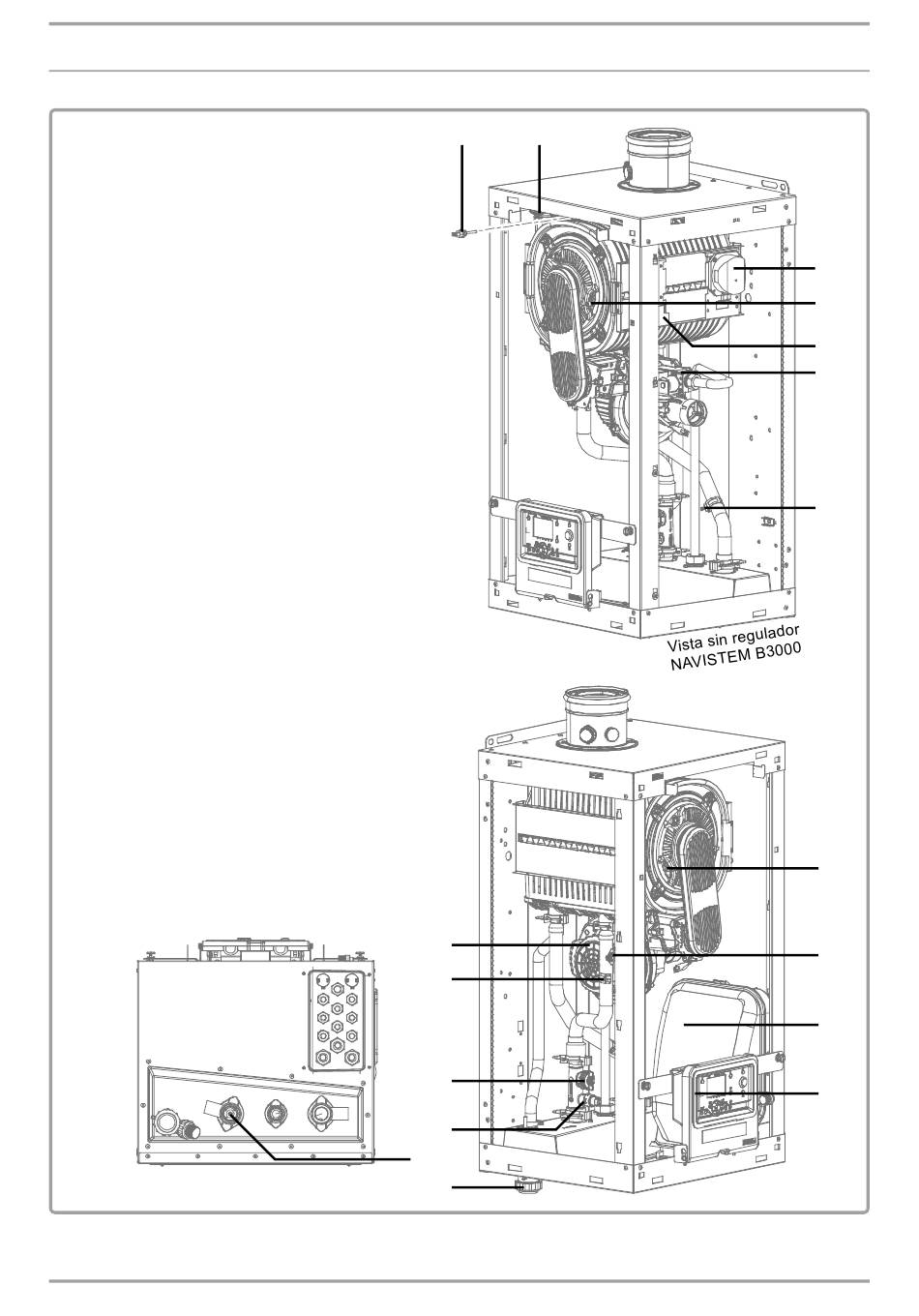

fi gure 2 - Componentes de caldera modelos 40 y 60 kW
6 7
16
4
5
1
8
3
17
15
14
