VARFREE - Instalación, Uso y Mantenimiento
4.7. Conexión eléctrica
PELIGRO:
!
ATENCIÓN:
4.7.1.

Regulador NAVISTEM B3000

Tuercas B

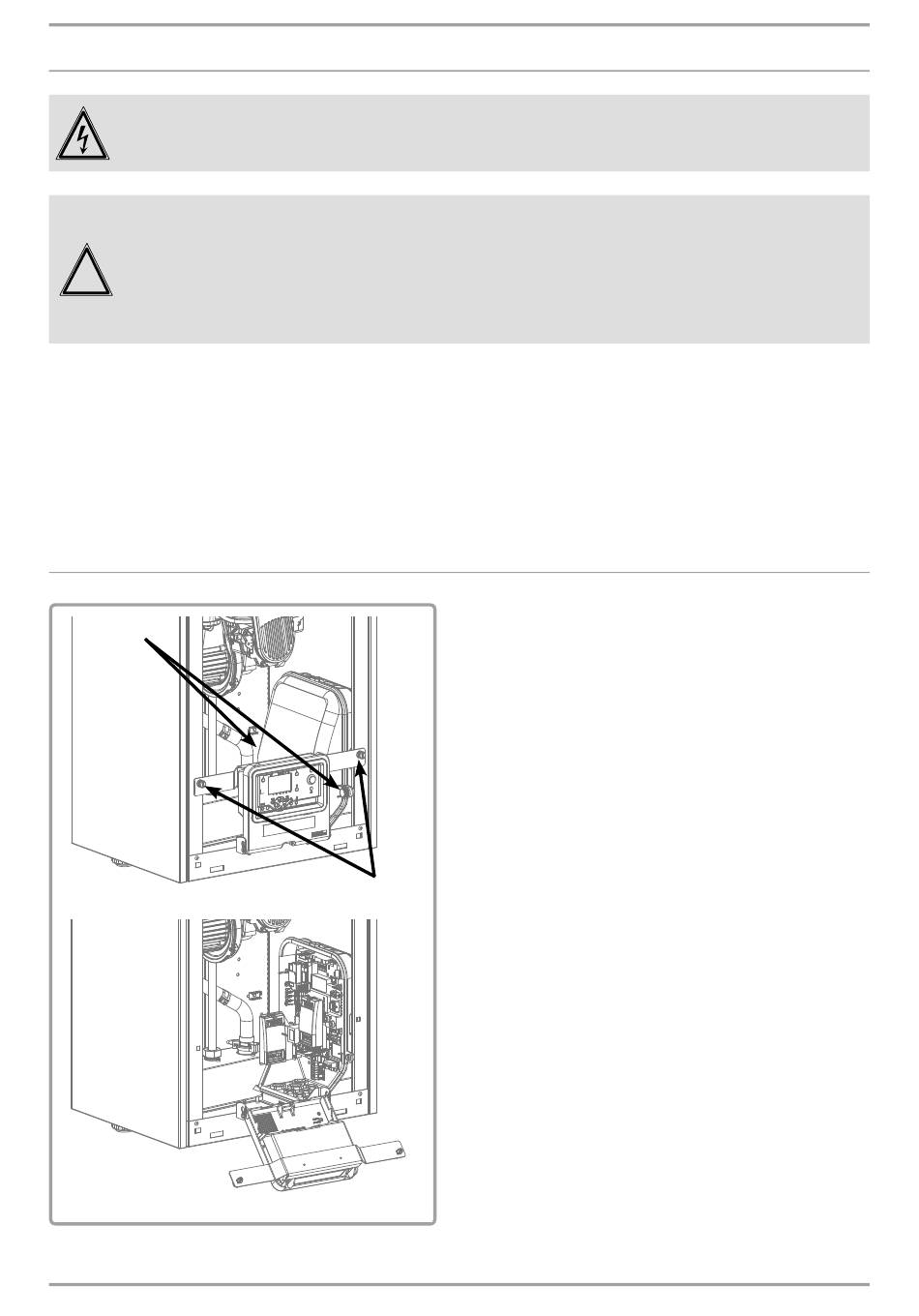

fi gure 15 - Acceso a NAVISTEM B3000
34 / 132
Antes de realizar cualquier intervención, asegúrese de cortar la
corriente eléctrica general.
Es obligatorio conectar bien esta caldera a tierra respetando las
normas para las instalaciones eléctricas de baja tensión.
Disponga un corte bipolar delante de la caldera (distancia entre
contactos: 3,5 mm mínimo).
Recomendamos encarecidamente dotar la instalación eléctrica de
una protección diferencial de 30 mA.
Si desea obtener información sobre las conexiones eléctricas en el cuadro
de control (características de alimentación eléctrica, sección de cable
y conexión a los terminales), consulte el manual de instalación y uso del
controlador de la caldera NAVISTEM B3000.
Tornillo
A
U0562487-#
Para acceder al regulador NAVISTEM B3000,
desmonte la tapa frontal de la caldera.
El regulador se encuentra en la parte inferior
derecha de la caldera.
Afl oje 1/4 de vuelta los tornillos A (ver a
continuación) y bascule la pantalla hacia delante.
La cubierta del regulador está sujeta con 2 tuercas
B. Afl ójelos y retire la cubierta.
00RNO0186-#
