1 Válvula de gas
2 Ventilador
3 Electrodo de ionización
4 Electrodo de encendido
5 Transformador de encendido
6 Sonda de temperatura humos
7 Purgador
Sonda de temperatura de retorno de
8
agua
9 Caudalímetro
Sonda de temperatura de impulsión de
10
agua
11 Captador de presión
12 Válvula de retención
Sifón de condensados (entregado sin
13
montar)
14 Interfaz de usuario
15 Regulador NAVISTEM B3000
16 Presostato de aire
17 Termostato de seguridad
18 Filtro CEM (VARFREE 120)
23.05.2016
18
2
12
13

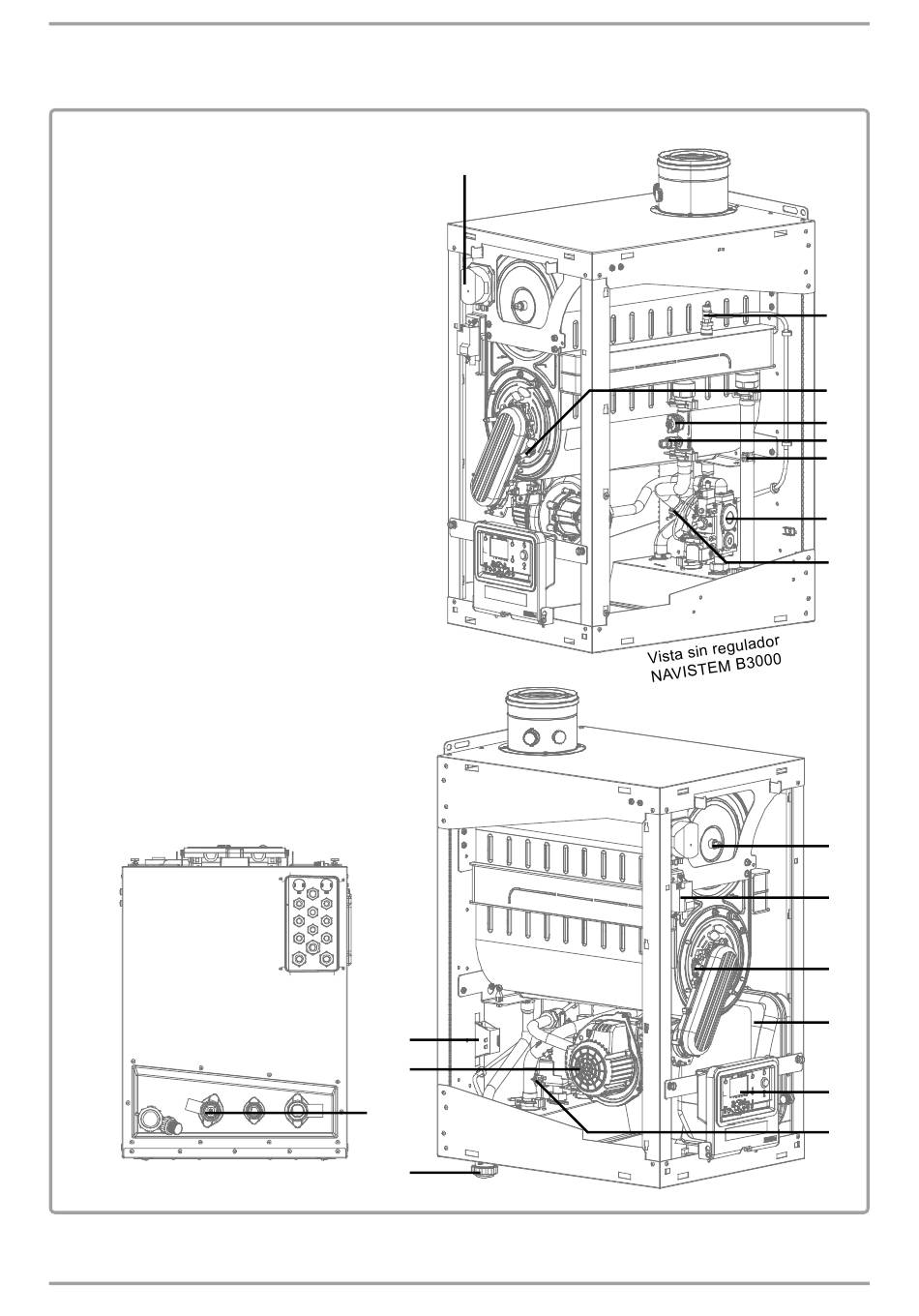

fi gure 3 - Componentes de caldera modelos 70 a 120 kW
VARFREE - Instalación, Uso y Mantenimiento
16
7
3
9
11
8
1
10
6
5
4
15
14
17
U0561578-#
