VARFREE - Instalación, Uso y Mantenimiento
Regulador externo comunicante mediante

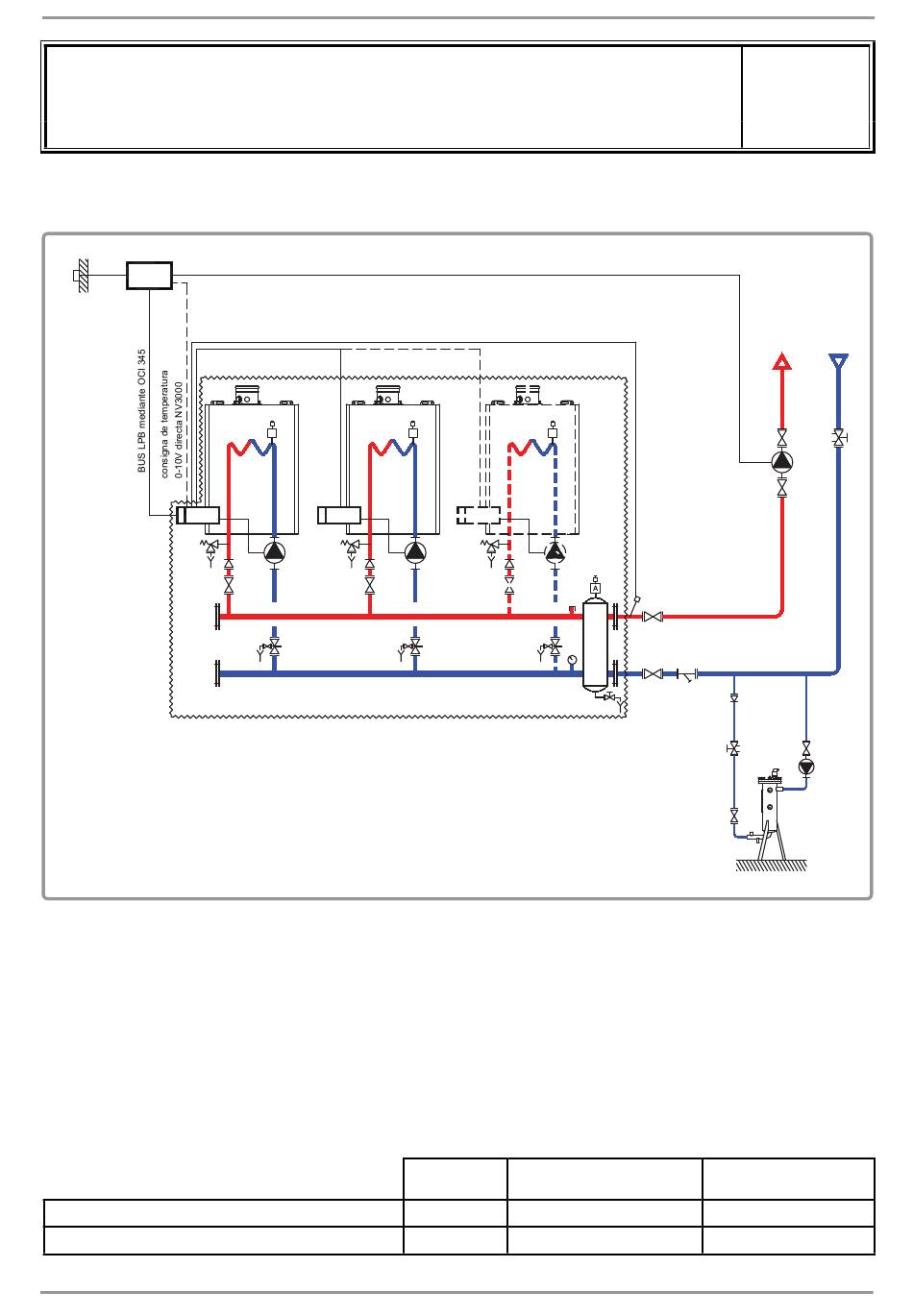

A. ESQUEMA HIDRÁULICO
Regulador externo comunicante
REGULATEUR EXTERNE COMMUNICANT
B3000
OCI345
La regulación superior gestiona el circuito de calefacción y solicita una consigna de temperatura al
NAVISTEM B3000 de la caldera maestra mediante una señal 0-10V o mediante comunicación bus a través
del accesorio opcional OCI 345 con el que se puede comunicar con sistemas centralizados compatibles
con comunicación Siemens (LPB).
El regulador NAVISTEM B300 gestiona la estratégia de cascada
La demanda de temperatura del regulador superior solicita una consigna de impulsión variable, a la
cascada de calderas, en función de la lectura que hace sobre su sonda externa.
B. ACCESORIOS DE REGULACIÓN NECESARIOS
Interfaz de comunicación LPB (Siemens)
Sonda de impulsión
90 / 132
C
ASCADA DE CALDERAS
0-10V o LPB (Siemens)
M
M
B3000
OCI345
Q1
Q1
VE
fi gure 31 - Esquema VF10
Cantidad
M
B3000
OCI345
Q1
VE
VE
Designación
2
OCI 345
1
QA...
Esquema

VF10

página 1 / 7
QA... (B10)
Código
059572
750011
00RNO0186-#
