Conexión de una plataforma de pesaje
Conexión a una plataforma analógica MAPP, MAPS Minebea Intec, o una célula de carga
DMS usual en el comercio.
La conexión de la célula de carga debe realizarse sólo por personal entrenado y autoriza-
!
do por Minebea Intec. Una instalación inadecuada conlleva la pérdida de los derechos de
garantía.
Antes de comenzar los trabajos, sacar el enchufe de la red
!
§ Colocar la plataforma (ver Instrucciones de funcionamiento de la plataforma)
§ Tender el cable de la plataforma de pesaje al visor

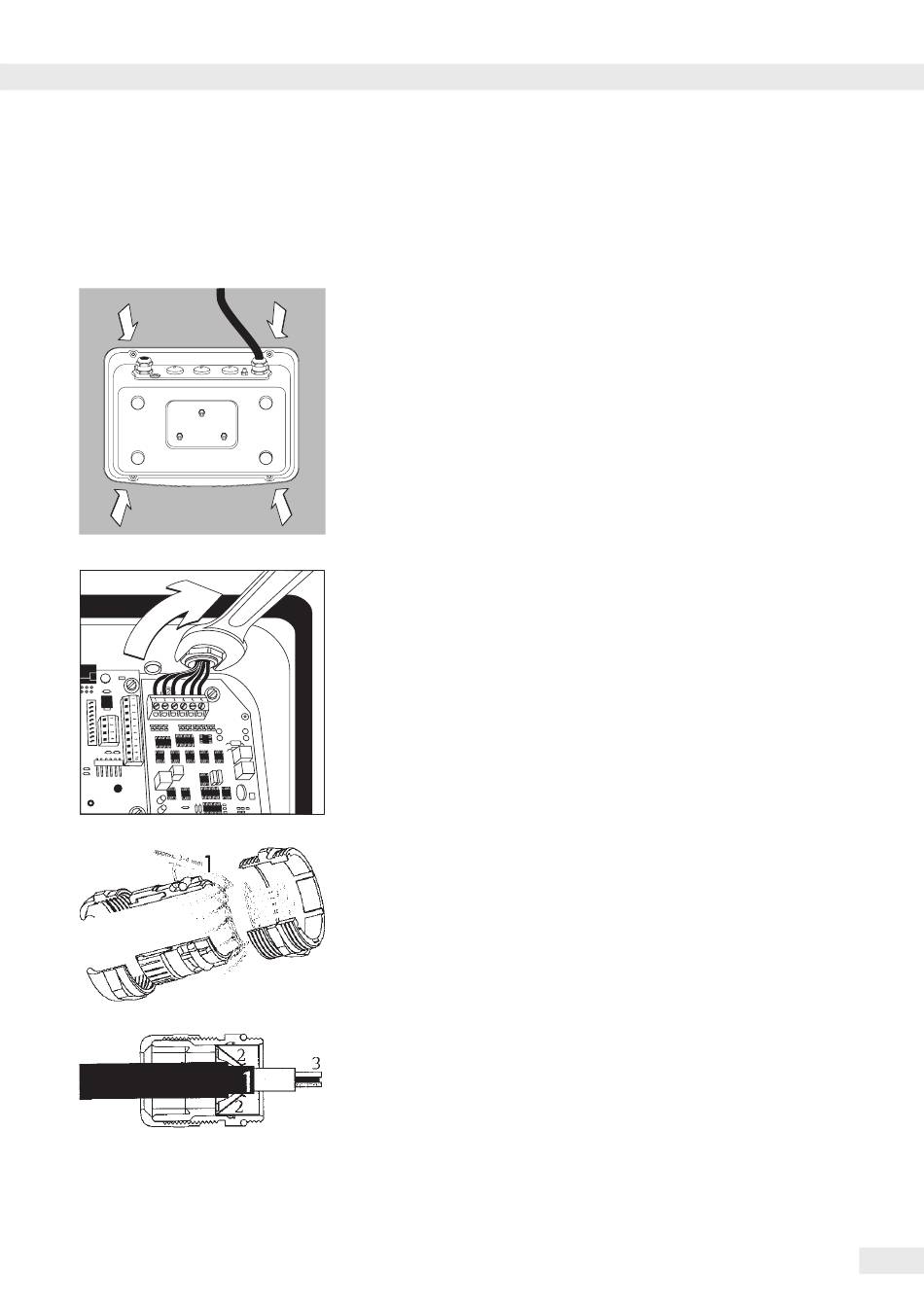

§ Abrir el visor Midrics:
Soltar las 4 tuercas de sombrerete de la placa de base. Retirar la placa de base.
§ Conectar el cable de conexión de la plataforma de pesaje con el visor
Advertencia:
La atornilladura de cable (PG) ya está premontada. ¡Todos los trabajos en la atornilladura
de cable han de realizarse con extremo cuidado!
Usar una llave dinamométrica.
El momento de torsión de esta atornilladura PG: 5 Nm
§ Desaislar el cable de conexión y montar.
– Pasar el cable por la atornilladura.
– Montar correctamente la atornilladura
– Desaislar el cable (según ilustración). El blindaje (1) debe tener contacto con las pinzas
(2).
– Dejar un largo de 15 cm aprox. en los conductores (3) del cable, de manera de poder
montarlos.
– Pasar el cable a través de la atornilladura PG.
– Controlar el contacto de las pinzas con el blindaje. ¡La conexión de mesa se realiza por el
blindaje!
§ Montar el cable de la plataforma
– Desaislar el cable. Dejar un largo de 5 cm aprox. en los conductores del cable, de manera
de poder montarlos.
– Desaislar loas conductores aprox. 1 cm y proveerlos con las virolas para cable.
– Colocar anillo de ferrita sobre todos los conductores.
