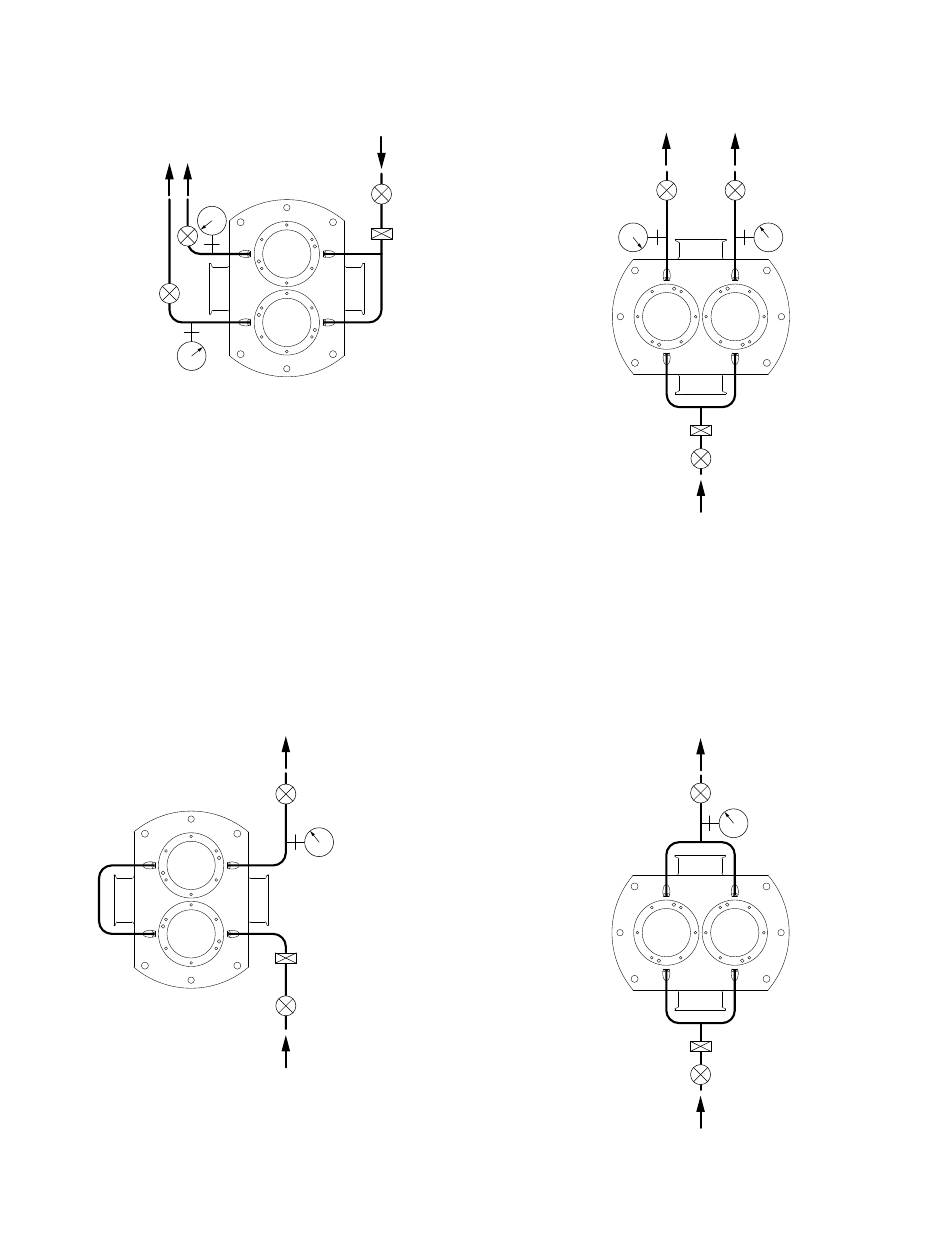

Diseño recomendado del sistema de lavado: PD600 & PD650

PUERTOS DE LA BOMBA HORIZONTAL

SALIDA
DEL LAVADO
VÁLVULA
DE CONTROL
(por ej., válvula de diafragma)
MEDIDOR
DE LA PRESIÓN
Diseño alternativo del sistema de lavado: PD600 & PD650
Las ilustraciones que siguen en la figura 3.5 muestran métodos alternativo de diseño del sistema de lavado y sus componentes.
A pesar de que no es ideal, son adecuados para aplicaciones menos críticas de la bomba.
PUERTOS DE LA BOMBA HORIZONTAL
10 Manual de servicio y operación de UNIBLOC-PD: PD600-677
ENTRADA
DEL LAVADO
VÁLVULA
DE CIERRE
VÁLVULA DE
RETENCIÓN
SALIDA
DEL LAVADO
VÁLVULA
DE CONTROL
(por ej., válvula de diafragma)
MEDIDOR DE
LA PRESIÓN
VÁLVULA DE
RETENCIÓN
VÁLVULA
DE CIERRE
ENTRADA
DEL LAVADO

PUERTOS DE LA BOMBA VERTICAL

VÁLVULA
DE CONTROL
(por ej., válvula de diafragma)
VÁLVULA DE
RETENCIÓN
fig. 3.4
PUERTOS DE LA BOMBA VERTICAL
VÁLVULA
DE CONTROL
(por ej., válvula de diafragma)
VÁLVULA DE
RETENCIÓN
fig. 3.5
SALIDA
DEL LAVADO
MEDIDOR DE
LA PRESIÓN
VÁLVULA
DE CIERRE
ENTRADA
DEL LAVADO
SALIDA
DEL LAVADO
MEDIDOR DE
LA PRESIÓN
VÁLVULA
DE CIERRE
ENTRADA
DEL LAVADO
