4.4.1.4.3 Remoción del rotor FoodFirst
Cada rotor FoodFirst está compuesto por dos partes, un rotor y un anillo de desgaste del rotor. Durante el ensamblado
y el funcionamiento, el anillo de desgaste del rotor está asentado en una ranura en el rotor. Cuando se realizan tareas de
mantenimiento de la bomba, los anillos de desgaste del rotor pueden separarse de los rotores durante la remoción de la tapa
delantera. SI los anillos de desgaste del rotor todavía están asentados en los rotores después de la remoción de la tapa, pueden
ser removidos una vez que se ha removido los rotores de la caja del rotor. Remueva los rotores de la caja del rotor deslizándolos
de los ejes. Tenga la seguridad de poner los rotores en un lugar seguro mientras completa el mantenimiento de la bomba, ya que
pueden resultar dañados con facilidad.
4.4.1.4.4 Remoción del anillo de desgaste del rotor FoodFirst
Se pueden remover los anillos de desgaste del rotor de los rotores sacándolos con un pequeño destornillador con cabeza plana.
Las ranuras para el destornillador se encuentran a lo largo del perímetro de los anillos de desgaste para facilitar la remoción. Una
vez que fueron removidos, asegúrese de guardar los anillos de desgaste en un lugar seguro.
4.4.1.4.5 Instalación del anillo de desgaste del rotor FoodFirst
Limpie minuciosamente los rotores y los anillos de desgaste antes de instalarlos. Inspeccione los anillos de desgaste del rotor para
determinar si están dañados o tienen excesivo desgaste. Si están dañados, cambie los anillos de desgaste por nuevos. Si el anillo de
desgaste del rotor no está dañado, es importante asegurar que esté dentro del rango de desgaste aceptable (ver la sección 6.5). Para
verificar el nivel de desgaste, ponga el anillo de desgaste en el rotor alineando las clavijas del anillo de desgaste con los agujeros de
las clavijas en el rotor. Si el anillo de desgaste del rotor está dentro del rango de desgaste aceptable (ver la sección 6.5), remueva el
anillo de desgaste y ponga una cantidad generosa de grasa de calidad alimenticia en cada clavija antes de alinear e instalar el anillo de
desgaste durante la instalación final.
4.4.1.4.6 Instalación del rotor FoodFirst
Con el anillo de desgaste del rotor instalado, alinee las estrías del rotor con las estrías del eje sin rotor y deslice el rotor por el eje.
4.4.1.4.6 Instalación del anillo de desgaste de la tapa delantera FoodFirst
sección 6.5)
Limpie minuciosamente la tapa delantera y los anillos de desgaste antes de instalarlos. Inspeccione los anillos de desgaste de la
tapa delantera para determinar si están dañados o tienen excesivo desgaste. Si están dañados, cambie los anillos de desgaste
por nuevos. Si el anillo de desgaste de la tapa no está dañado, es importante asegurar que esté dentro del rango de desgaste
aceptable (ver la sección 6.5). Para verificar el nivel de desgaste, ponga el anillo de desgaste en la tapa alineando las clavijas del
anillo de desgaste con los agujeros de las clavijas en la tapa delantera. Si el anillo de desgaste de la tapa está dentro del rango
de desgaste aceptable (ver la sección 6.5), remueva el anillo de desgaste y ponga una cantidad generosa de grasa de calidad
alimenticia en cada clavija antes de alinear e instalar el anillo de desgaste durante la instalación final.
16 Manual de servicio y operación de UNIBLOC-PD: PD600-677
(consultar la figura 4.4.1)

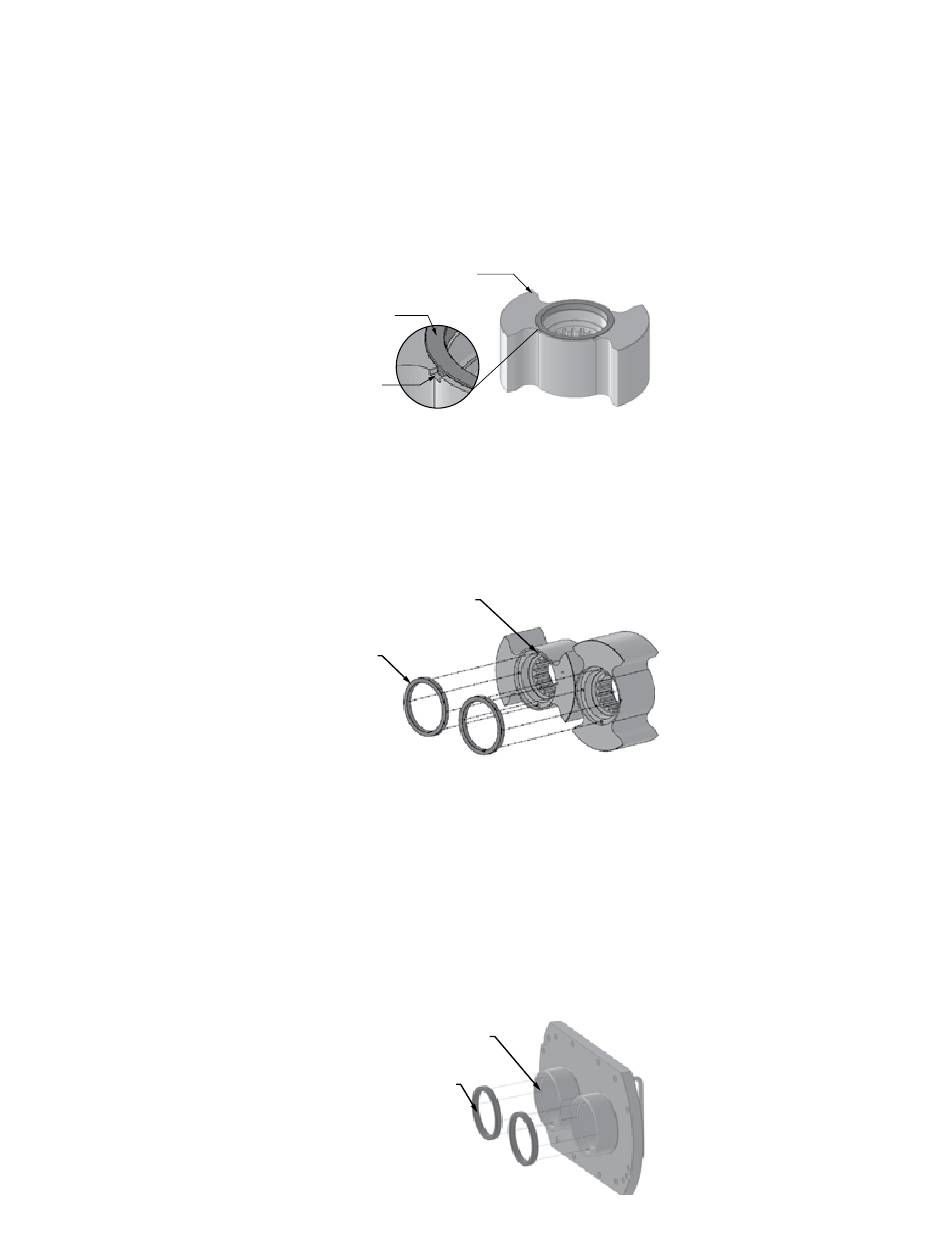

ROTOR FOODFIRST
ANILLO DE DESGASTE
DEL ROTOR
RANURAS PARA
DESTORNILLADOR
AGUJEROS PARA
LAS CLAVIJAS
ANILLO DE
DESGASTE
DEL ROTOR
fig. 4.4.6
(consultar la figura 4.4.1)
AGUJEROS PARA
LAS CLAVIJAS
ANILLOS DE DESGASTE
DE LA TAPA DELANTERA
fig. 4.4.7
(consultar la figura 4.4.5)
fig. 4.4.5
(consultar la figura 4.4.6)
(consultar la figura 4.4.7,
