Hendrickson 60961-009 Manual De Instrucciones

CONTENIDO DEL KIT DE
BALERO DE CARGA
DESCRIPCIÓN
Sello del Perno Rey
Balero de Carga:
Lado Izquierdo
(Compuesto) o Lado
Derecho (Rodillo) o
Ambos Lados
5
Tornillos Socket de / "
8
Laina del Perno Rey
®
Loctite (Rojo)
INTRODUCCIÓN
A partir del 28 de Febrero de 2002, Hendrickson ha equipado los ejes STEERTEK con
diferentes configuraciones de baleros de carga para los muñones de dirección derecho e
izquierdo del eje STEERTEK.
El ensamble del muñón izquierdo está equipado con un balero de carga compuesto
I
instalado en el perno rey. Este estilo de balero ofrece mejores características de
amortiguamiento para el eje STEERTEK.
El ensamble del muñón derecho está equipado con un balero de rodillos instalado en
I
el perno rey. El balero de rodillos ofrecerá un mejor regreso del volante y sensación del
camino.
Ambos baleros no deben ser intercambiados, ver Figura 1. El no instalar el balero
compuesto en su lugar correcto, impedirá al eje STEERTEK alcanzar sus características
máximas de amortiguamiento. Ambos baleros son instalados con el sello hacia el lado
inferior del eje. Antes del 20 de Febrero de 2002, el eje STEERTEK había tenido dos
configuraciones diferentes de baleros de carga. No es necesario actualizar el eje STEERTEK
con alguno de los kits de servicio del balero de carga a menos que existan problemas con
el regreso del volante, purgación de grasa o zigzagueo. Si un buje del perno rey esta
siendo reemplazado, los kits de servicio de reemplazo contendrán los baleros de carga
correspondientes.

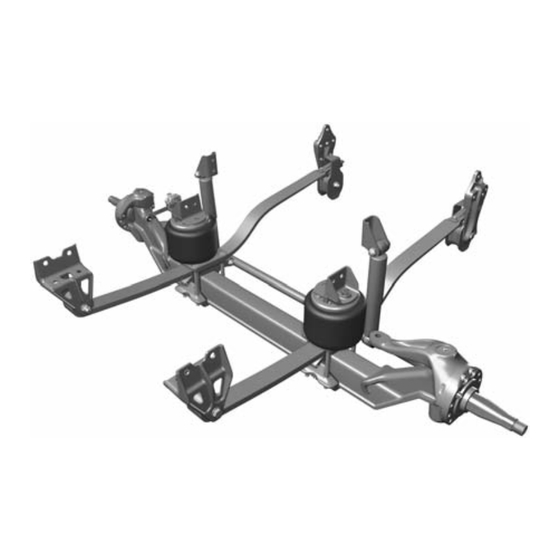

El eje STEERTEK es un componente de los sistemas de suspensión AIRTEK
Por favor consulte la publicación técnica AIRTEK/SOFTEK correspondiente para más
información sobre notas de seguridad, inspección adecuada, mantenimiento y servicio del
eje STEERTEK y otros componentes AIRTEK/SOFTEK.
FIGURA 1
Sello Negro
Kit de Servicio del Balero de
Carga
TEMA: Nos. de Kit 60961-009,-039,-040,
-041,-042,-043
NO. PUBLICACIÓN: 59310-017SP
FECHA: Septiembre 2008 REVISIÓN: B
TM y SOFTEK TM .
Sello
