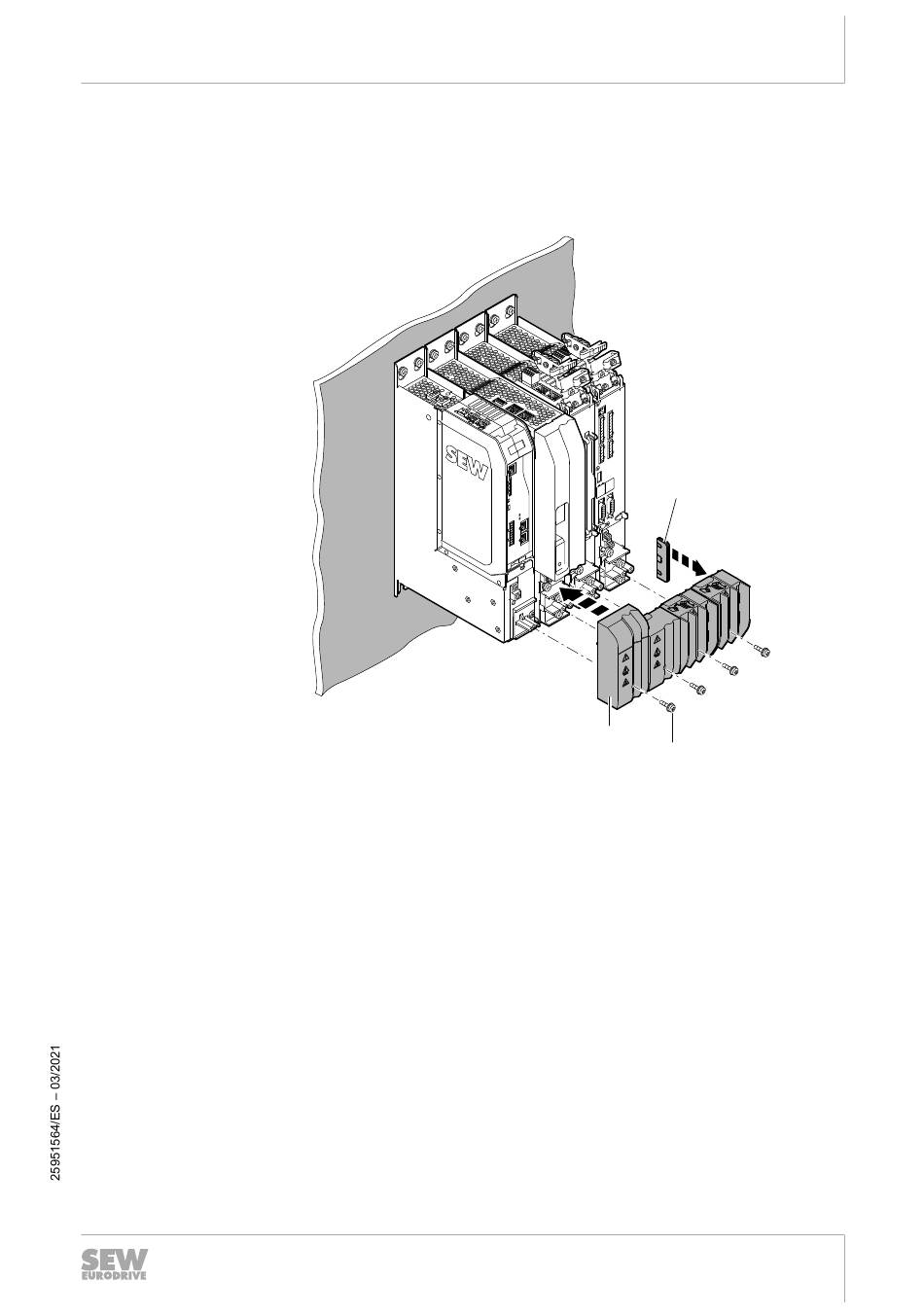

Montar la tapa de protección contra contacto
En el último módulo de un grupo de ejes se ha de montar una pantalla de cierre.
Proceda como se indica a continuación:
1. Empuje la pantalla de cierre [3] sobre la tapa de protección contra contacto.
2. Coloque la tapa de protección contra contacto [1] sobre el módulo.
3. Enrosque el tornillo [2] y apriételo con el par de apriete prescrito (0.6 – 0.8 Nm).
