Безопасность (Продолжение следует)
• Только UPM. Во избежание перегрузки перед
отсоединением от источника давления изолируйте
датчик или сбросьте давление в системе.
Прежде чем вы приступите к эксплуатации или
выполнению процедуры данной публикации убедитесь,
что вы обладаете необходимыми знаниями (при
необходимости, соответствующей квалификацией,
полученной в утвержденном учебном учреждении).
Всегда соблюдайте надлежащие правила работы с
прибором.

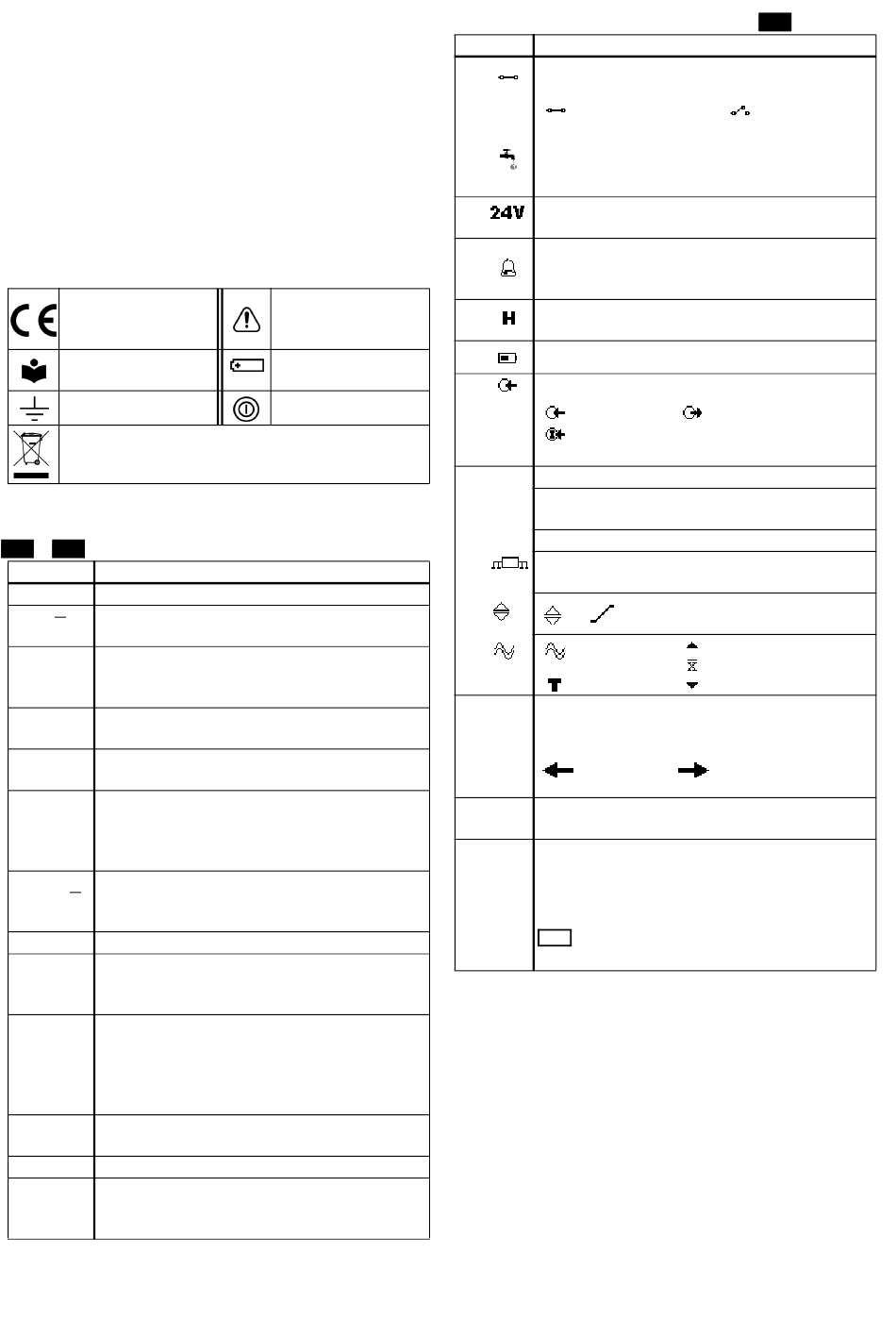

Безопасность - Метки и символы на приборе
Соответствует
директивам
Европейского Союза
Прочитайте
руководство
Масса (земля)
Не утилизируйте данное изделие как бытовые отходы.
Обратитесь к разделу "Обслуживание".
Начало работы
Начало работы – Расположение компонентов
...
A1
A2
Позиция
Описание
1.
Клавиша включения или выключения
2.
Левая программная клавиша. Выбирает функцию
■ ■
над ней на дисплее (Позиция 25).
3.
Перемещение назад на один уровень меню.
ESC
Выходит из параметра меню.
Аннулирует изменения значения.
4.
Увеличивает или уменьшает значение.
Выделяет другую позицию.
5.
Удерживает данные на дисплее. Для продолжения,
HOLD
нажмите клавишу HOLD еще раз.
6.
Показывает меню Выбор задачи.
MENU
Выбирает или допускает использование позиции
OK
или значения.
Выбирает [✓] или отменяет [ ] выбор.
7.
Правая программная клавиша. Выбирает функцию
■ ■
над ней на дисплее (Позиция 25).
Установки
8.
Дисплей. Обратитесь к A3
9.
Коммуникационный порт. Используется для
SENSOR
подключения Универсального измерительного
/ PC
модуля (UMM) или кабеля RS232.
10.
Разъемы ПТС (платиновые термометры
сопротивления): Для измерения используйте 2х, 3х
и 4х-проводные разъемы "INPUT". Для имитации
используйте только два разъема "OUT". Обратитесь
к разделу "Эксплуатация".
11.
Точка подключения некоторых дополнительных
аксессуаров. Обратитесь к техническому паспорту.
12.
Отделение для батарей. Обратитесь к B1.
13., 14., 15.
Только DPI 812. Клеммы для измерения тока, для
питания источника 24 В и для выполнения
проверок выключателя.
2
- [RU] Русский
Предупреждение –
обратитесь к
руководству
Батарейка
ВКЛ/ВЫКЛ
ример: Правка
П
ример:
П
Начало работы – Символы на дисплее
Позиция
Описание
16.
Только DPI 812. Индикация задания для проверки
выключателя.
= выключатель
замкнут
Только UPM. Индикация задания для
Обратитесь к: Выбор задачи (Таблица 2/3)
17.
Только DPI 812. Цепь питания включена.
Обратитесь к: Выбор задачи (Таблица 2/3)
18.
Измеряемое значение удовлетворяет одному из
условий предупреждающего сигнала. Обратитесь
к: Установки (Таблица 4)
19.
Данные на дисплее находятся в режиме удержания.
Для продолжения, нажмите клавишу HOLD еще раз.
20.
Показывает уровень заряда батарей: от 0 до 100%.
21.
Показывает тип данных и диапазон измерения.
= Вход
= Вход IDOS
Обратитесь к: Выбор задачи (Таблица 2/3)
22. по 24.
Установки применяются к входу или выходу.
22. °C
Единицы измерения или указанная шкала (x:y). -
(Таблица 4/5).
Pt...
Тип ПТС (
например:
Подключение ПТС : по 2х, 3х или 4-х проводной
схеме (Рисунок 1)
23.
, ... ,
24.
= Фильтр
= Тарировка
25.
Функция программной клавиши. Для выбора
имеющейся функции, нажмите программную
клавишу, расположенную под ней.
= Перемещение
влево
26.
Измеренное значение или значения, применимые к
выбору задания.
27.
Отображение Правка для настройки текстовых
этикеток (≤ 6 символов): x:y Шкала (Таблица 4).
OK
= Принятие новой текстовой этикетки
Shift = Изменение клавиш: 123ABC или -_+abc
= Вставка пробела
BS
= Back space (удаление символа)
Начало работы – Подготовка прибора
Перед первым использованием прибора:
• Убедитесь в отсутствии повреждений прибора и в
наличии всех комплектующих.
• Снимите пластиковую пленку, которая защищает
дисплей. Используйте язычок (◗ ) в правом верхнем
углу.
• Установите батареи (обратитесь к B1). Затем
установите на место крышку.
A3
= выключатель
разомкнут
утечки.
теста
= Выход
Pt50, ...) - (Таблица 4/5).
= Работа с выходами
(Таблица 5)
= Максимум
= Среднее
(Таблица 4)
= Минимум
П
ример:
= Перемещение
вправо
K345 Выпуск 4
