3 Instalación y puesta en servicio
3.7.7 Instalación de módulo de seguimiento de transportador
Continuación
4
5
6
7
8
Para obtener más información acerca de la opción Conveyor Tracking, consulte
Application manual - Conveyor tracking.
152
Acción

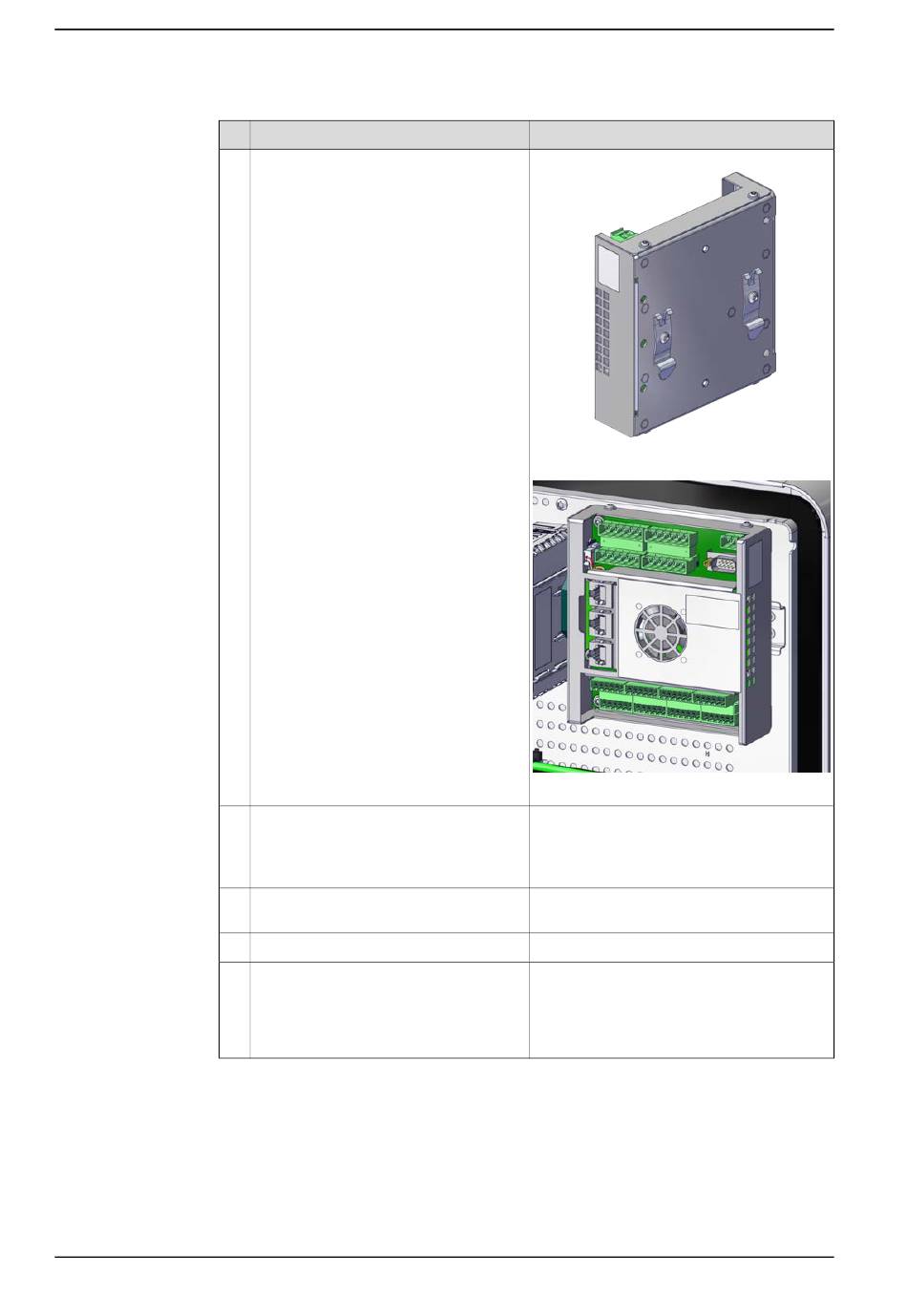

Monte el módulo de seguimiento del
transportador y empuje la parte inferior
hasta que encaje con un sonido evidente.
Conecte:
• B1.X1 - K2.X19.1, K2.X19.2(cable
de alimentación)
• B1.X7 - K4.X1-5 (cable Ethernet)
Conecte los hilos a los conectores de
entrada y salida como corresponda.
Cierre la puerta.
Realice las pruebas de funcionamiento
para verificar que las características de
seguridad funcionen adecuadamente,
consulte Pruebas funcionales en la pági-
na 184.
© Copyright 2020-2021 ABB. Reservados todos los derechos.
Nota/figura
xx1900001913
xx1900001912
Consulte Application manual - Conveyor
tracking.
Cierre de la puerta en la página
Manual del producto - OmniCore C90XT
3HAC073706-005 Revisión: E
194.
