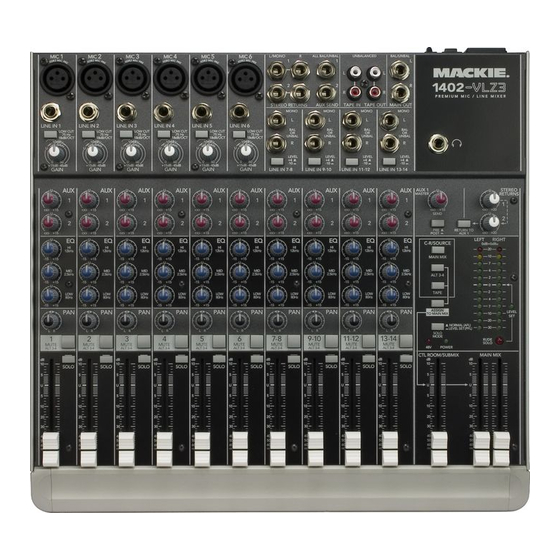

1402-VLZ3
Mezclador de micro/línea de 14 canales
M A N U A L D E I N S T R U C C I O N E S
1
2
3
4
MIC
MIC
MIC
MIC
BAL
BAL
BAL
BAL
OR
OR
OR
OR
UNBAL
UNBAL
UNBAL
UNBAL
LINE IN 1
LINE IN 2
LINE IN 3
LINE IN 4
LINE IN 5
LOW CUT
LOW CUT
LOW CUT
LOW CUT
75 Hz
75 Hz
75 Hz
75 Hz
18dB/OCT
18dB/OCT
18dB/OCT
18dB/OCT
U
U
U
U
0
60
0
60
0
60
0
60
+15dB -45dB
+15dB -45dB
+15dB -45dB
+15dB -45dB
GAIN
GAIN
GAIN
GAIN
AUX
AUX
AUX
AUX
U
U
U
U
+15
+15
+15
+15
O O
O O
O O
O O
U
U
U
U
+15
+15
+15
+15
O O
O O
O O
O O
U
EQ
U
EQ
U
EQ
U
EQ
HI
HI
HI
HI
12kHz
12kHz
12kHz
12kHz
-15
+15
-15
+15
-15
+15
-15
+15
U
U
U
U
MID
MID
MID
MID
2.5kHz
2.5kHz
2.5kHz
2.5kHz
-15
+15
-15
+15
-15
+15
-15
+15
U
U
U
U
LOW
LOW
LOW
LOW
80Hz
80Hz
80Hz
80Hz
-15
+15
-15
+15
-15
+15
-15
+15
PAN
PAN
PAN
PAN
L R
L R
L R
L R
1
2
3
4
MUTE
MUTE
MUTE
MUTE
ALT 3 – 4
ALT 3 – 4
ALT 3 – 4
ALT 3 – 4
dB
dB
dB
dB
dB
10
10
10
10
10
SOLO
SOLO
SOLO
SOLO
5
5
5
5
5
U
U
U
U
U
5
5
5
5
5
10
10
10
10
10
20
20
20
20
20
30
30
30
30
30
40
40
40
40
40
50
50
50
50
50
60
60
60
60
60
O O
O O
O O
O O
O O
5
6
MIC
MIC
LEFT/
MONO
RIGHT
ALL BAL/UNBAL
1
1
L
2
2
R
AUX SEND
BAL
BAL
MONO
MONO
OR
OR
UNBAL
UNBAL
L
L
LINE IN 6
BAL
BAL
LOW CUT
LOW CUT
OR
OR
75 Hz
75 Hz
UNBAL
UNBAL
18dB/OCT
18dB/OCT
R
R
U
U
LEVEL
LEVEL
+4
+4
0
60
0
60
-
-
10
10
+15dB -45dB
+15dB -45dB
GAIN
GAIN
LINE IN 7-8
LINE IN 9-10
LINE IN 11-12
AUX
AUX
AUX
AUX
U
U
U
U
+15
+15
+15
+15
O O
O O
O O
O O
O O
U
U
U
U
+15
+15
+15
+15
O O
O O
O O
O O
O O
U
EQ
U
EQ
U
EQ
U
EQ
HI
HI
HI
HI
12kHz
12kHz
12kHz
12kHz
-15
+15
-15
+15
-15
+15
-15
+15
-15
U
U
U
U
MID
MID
MID
MID
2.5kHz
2.5kHz
2.5kHz
2.5kHz
-15
+15
-15
+15
-15
+15
-15
+15
-15
U
U
U
U
LOW
LOW
LOW
LOW
80Hz
80Hz
80Hz
80Hz
-15
+15
-15
+15
-15
+15
-15
+15
-15
PAN
PAN
PAN
PAN
L R
L R
L R
L R
5
6
7-8
9-10
11-12
MUTE
MUTE
MUTE
MUTE
MUTE
ALT 3 – 4
ALT 3 – 4
ALT 3 – 4
ALT 3 – 4
ALT 3 – 4
dB
dB
dB
dB
10
10
10
10
SOLO
SOLO
SOLO
SOLO
5
5
5
5
U
U
U
U
5
5
5
5
10
10
10
10
20
20
20
20
30
30
30
30
40
40
40
40
50
50
50
50
60
60
60
60
O O
O O
O O
O O
TAPE
TAPE
BAL/UNBAL
L
INPUT
OUTPUT
L
R
R
MAIN OUT
MONO
MONO
L
L
BAL
BAL
OR
OR
UNBAL
UNBAL
R
R
LEVEL
LEVEL
+4
+4
-
-
10
10
LINE IN 13-14
AUX
AUX
U
U
U
U
+15
+15
+10
+20
O O
O O
O O
U
U
U
+15
+15
+20
O O
O O
LEFT
RIGHT
U
EQ
U
EQ
C-R/SOURCE
0dB=0dBu
HI
HI
20
12kHz
12kHz
10
MAIN MIX
+15
-15
+15
U
U
7
MID
MID
4
2.5kHz
2.5kHz
ALT 3–4
2
+15
-15
+15
0
U
U
2
TAPE
LOW
LOW
80Hz
80Hz
4
+15
-15
+15
7
ASSIGN
PAN
PAN
TO MAIN MIX
10
20
NORMAL (AFL)
30
LEVEL SET (PFL)
L R
L R
SOLO
13-14
MODE
RUDE
SOLO
MUTE
LIGHT
ALT 3 – 4
48V
PO
WER
/SUBMIX
MAIN MIX
CTL ROOM
dB
dB
dB
10
10
10
SOLO
SOLO
5
5
5
U
U
U
5
5
5
10
10
10
20
20
20
30
30
30
40
40
40
50
50
50
60
60
60
O O
O O
O O
LEVEL
SET
