5
Instalación del relé de
intermitencia
Piezas necesarias en este paso:
1
Relé de intermitencia
Procedimiento
1.
En el tubo del sujeción del salpicadero (debajo
del capó), retire el perno que sujeta el relé
izquierdo al tubo de sujeción

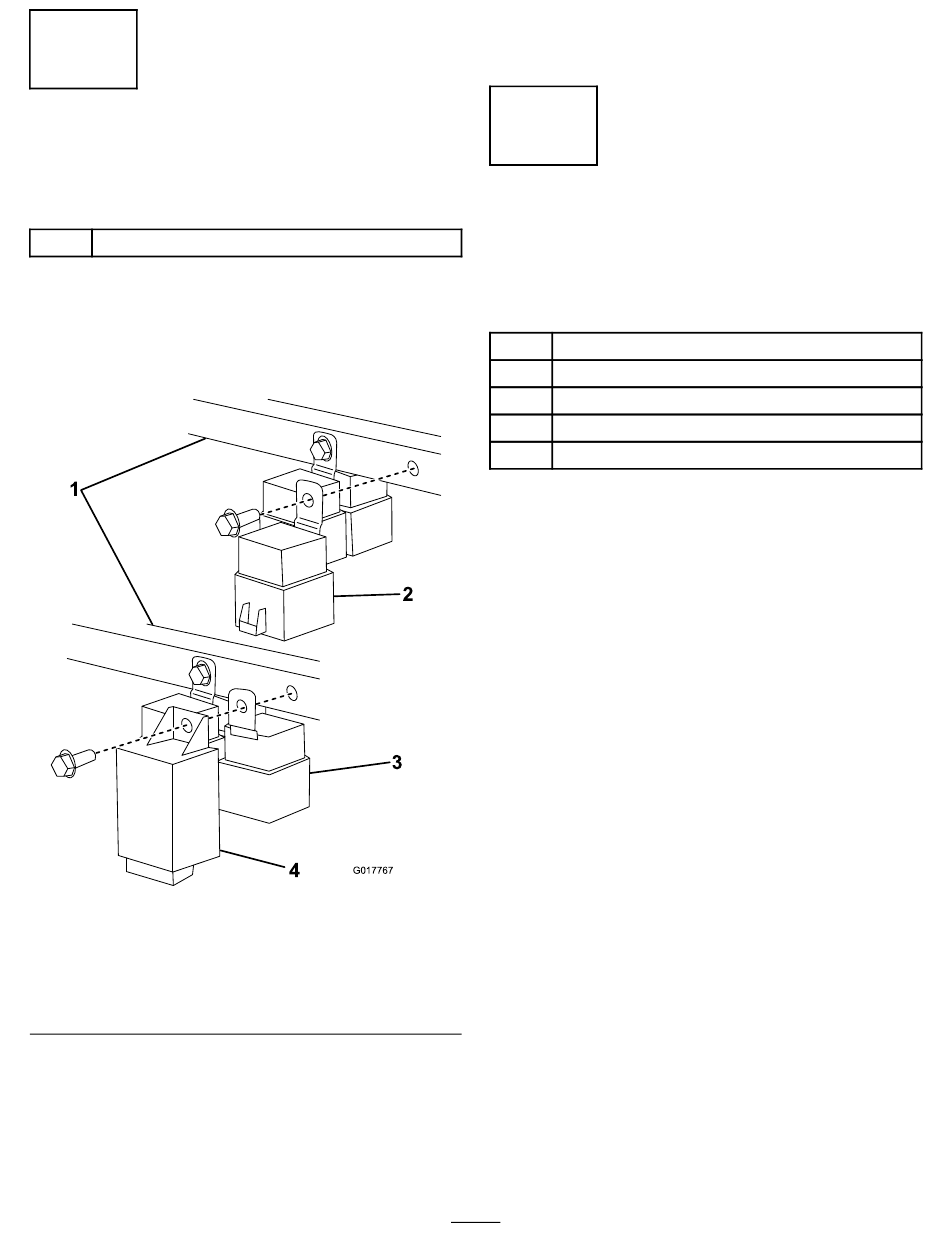

1. Tubo de sujeción del salpicadero
2. Relé existente (instalado en fábrica)
3. Relé existente (girado 180°)
4. Relé de intermitencia
2.
Gire el relé 180° grados y alinee el taladro del
relé de intermitencia nuevo con el taladro del
relé antiguo
(Figura
3.
Sujete el relé y los intermitentes al tubo de
sujeción del salpicadero usando el perno que
retiró en el paso
(Figura
8).
Figura 8
8).
1 (Figura
8).
4.
Localice el conector del arnés de cables de la
máquina marcado Flasher y enchufe el conector
en el relé del intermitente.
6
Instalación del soporte de
la placa de matrícula (Kit
120-5030 solamente)
Piezas necesarias en este paso:
1
Soporte de la placa de matrícula
2
Luz de la placa de matrícula
4
Tornillo (Nº 10 x ⅝")
4
Contratuerca (Nº 10)
1
Arnés de cables de la placa de matrícula
Procedimiento
1.
Pase el arnés de cables de la placa de matrícula
por la parte superior del soporte de la placa
de matrícula manteniendo los dos conectores
grandes y el fusible en el lado izquierdo
9).
2.
Sujete el arnés de cables al soporte de la
placa de matrícula insertando los 4 clips de
fijación de plástico del arnés en los taladros
correspondientes del soporte
3.
Pase los conectores de las luces del arnés de
cables de la placa de matrícula a través de
los taladros más grandes de cada extremo del
soporte, y conéctelos a las luces de la placa de
matrícula
4.
Sujete las luces al soporte de la placa de
matrícula usando 4 tornillos (Nº 10" x ⅝") y 4
contratuercas (Nº 10)
g017767
5.
Retire los 4 pernos (⅜") que sujetan el enganche
al bastidor del eje
6.
Alinee los taladros del soporte de la placa de
matrícula, el enganche y el bastidor del eje, y
sujete todo con los 4 pernos que retiró en el
paso 5.
Nota:
Asegúrese de pasar el arnés de cables
por encima del enganche.
7.
Apriete los pernos a 37 – 45 N∙m.
8.
Enrute el extremo libre del arnés de cables
hasta el bastidor izquierdo de la máquina,
colocando los dos conectores en el canal del
bastidor
(Figura
7
(Figura
(Figura
9).
(Figura
9).
(Figura
9).
9).
(Figura
9).
