Raccordement au secteur
Aperçu
IPE 2700 - 5000 SN 05
Désenclenchez le verrouillage en appuyant à la main ou avec l'outil PV-MS sur les
languettes d'enclenchement et séparez le connecteur.
DANGER
Danger de mort par électrocution !
x Le contact avec des éléments sous tension peut entraîner la mort.
x L'ensemble des interventions électriques doit être effectué dans le respect des
dispositions VDE, nationales et autres par un électricien qualifié !
x Respectez l'affectation des broches du connecteur à baïonnette CA. Une affec-
tation erronée peut entraîner la destruction de l'appareil.
x Aucun consommateur ne doit être branché au câble d'alimentation allant de l'on-
duleur vers le fusible de réseau.
x Débranchez toujours d'abord la connexion au réseau en ouvrant le fusible de ré-
seau approprié, puis le générateur solaire en ouvrant le sectionneur CC.
INDICATION
Si la tension du branchement CA dépasse la valeur admissible en raison d'une trop
grande longueur des câbles ou d'une section de câble trop faible, l'onduleur est cou-
pé du réseau. Dans le cas de réseaux électriques faiblement dimensionnés et d'une
grande puissance de générateur solaire, ceci peut entraîner le désenclenchement et
enclenchement répété de certains onduleurs.

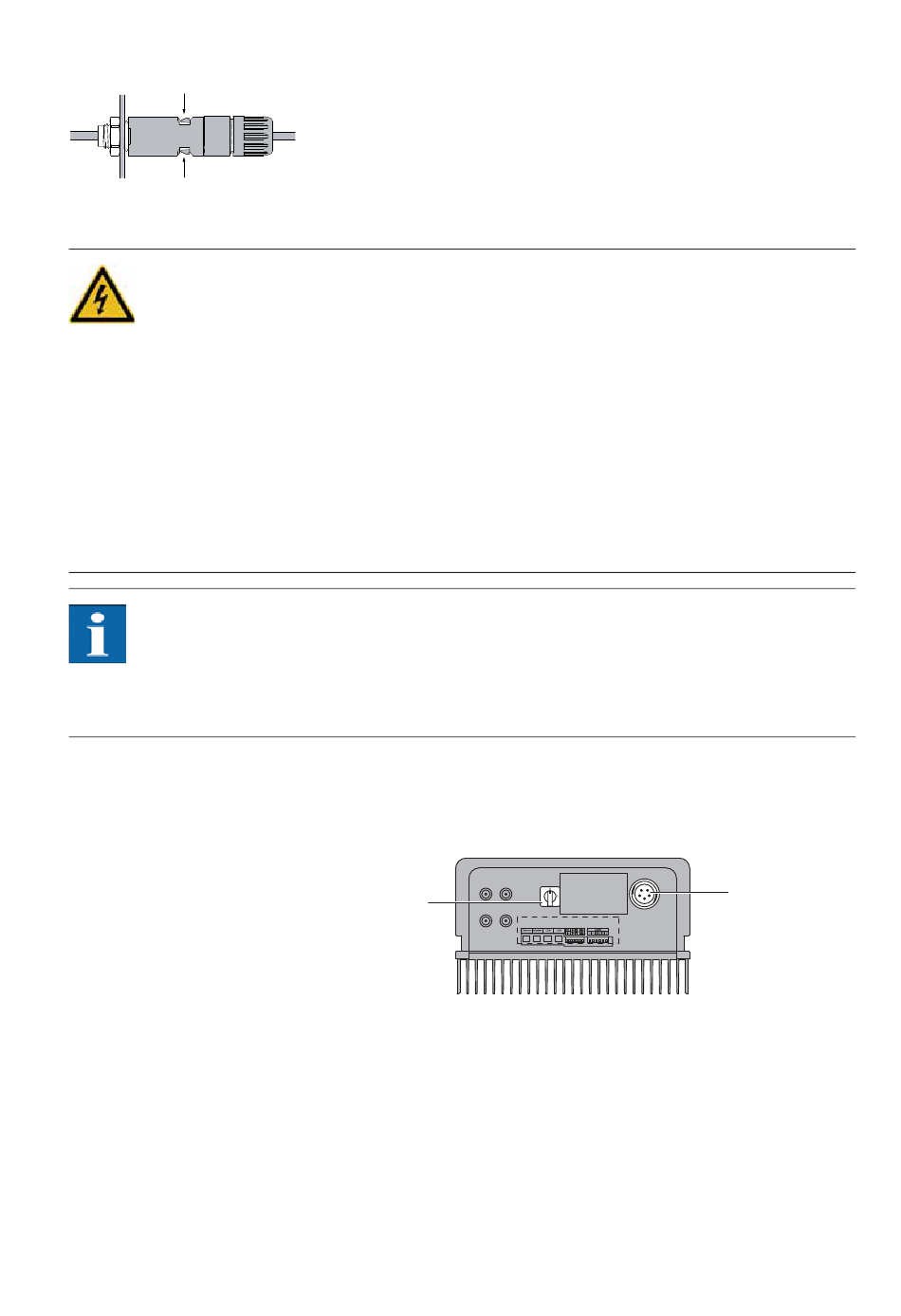

Le branchement de l'onduleur au réseau électrique est réalisé sur 3 conducteurs (L,
N, PE) à l'aide d'un connecteur à baïonnette CA situé sur le dessous de l'appareil.
L'alimentation à lieu sur une phase par le biais de la borne CA 2.
1
1 Sectionneur CC
Pour le raccordement du connecteur à baïonnette CA, nous recommandons l'utilisa-
tion d'un câble souple. Le câble souple peut être branché à une boîte de dérivation.
De là, l'installation peut être poursuivie par un câble rigide. Les tresses du câble
souple sont dotées de cosses terminales pour conducteurs.
Nous recommandons un disjoncteur de protection adapté à section de câble mini-
male pour protéger les lignes dans le sens de l'alimentation du réseau :
– +
– +
2 Raccordement CA
Installation
2
