3.3 Installatie van de communicatie

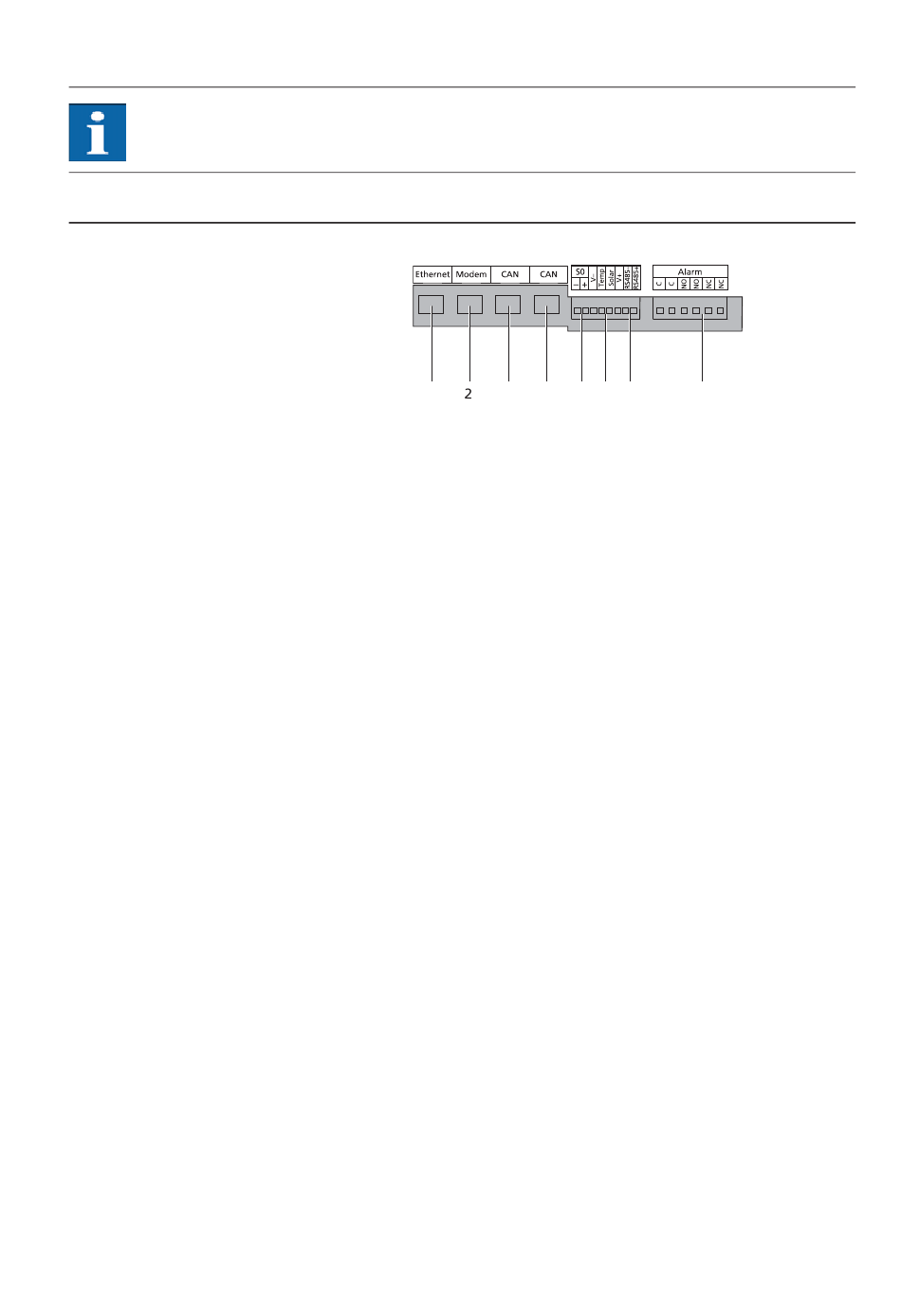

Interfaceoverzicht
AANWIJZING
Let erop, dat de leiding trekontlast is. Bij het gebruik van kabels met diameter < 16
mm moet de leiding kort achter de connector worden ontlast.
1
1 Ethernetaansluiting
2 geen functie
3 CAN IN
4 CAN OUT
5 S0-interface (impulsuitgang bijv.
voor groot display)
3 4 5 6 7
6 Aansluiting voor temperatuur- en ins-
tralingsensor
7 RS485-interface
8 Aansluiting voor alarmrelais
Installatie
8
