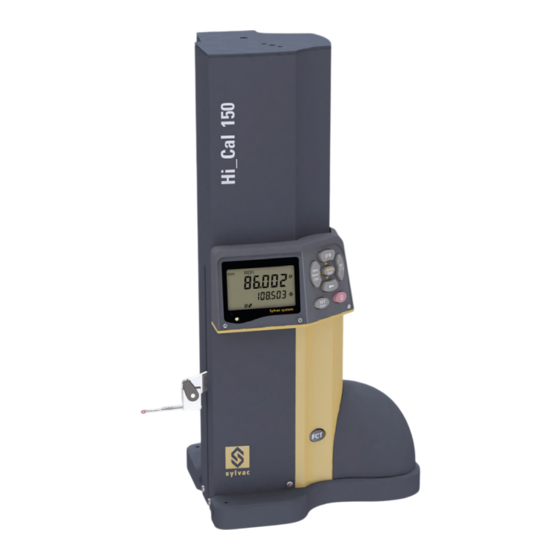

sylvac Hi_Cal 150 Modo De Empleo

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

Descargar este manual
INSTRUCTIONS
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
MANUALE D'USO
MODO DE EMPLEO
HEIGHT GAUGE
COLONNE DE MESURE
HÖHENMESSGERÄTE
COLONNA DI MISURA
COLUMNA DE MEDICIÓN
E
F
D
I
S

Publicidad

Tabla de contenido
loading

Manuales relacionados para sylvac Hi_Cal 150

Resumen de contenidos para sylvac Hi_Cal 150

  • Página 1 HEIGHT GAUGE COLONNE DE MESURE HÖHENMESSGERÄTE COLONNA DI MISURA INSTRUCTIONS COLUMNA DE MEDICIÓN MODE D’EMPLOI BEDIENUNGSANLEITUNG MANUALE D’USO MODO DE EMPLEO...

  • Página 2: Mise En Service

    COMMISSIONING MISE EN SERVICE INBETRIEBNAHME MESSA IN SERVIZIO PUESTA EN SERVICIO 90°...
  • Página 3 DIMENSIONS DIMENSIONS ABMESSUNGEN DIMENSIONI DIMENSIONES...
  • Página 4 Intuitive keyboard Display mmIN REFII HOLD Setup Quit I / II DELTA PRESET Clear...
  • Página 5 Description 1. Display 2. Intuitive keyboard 3. Probe measuring indicator 4. Probe 5. Probe fixing lever 6. Probe weight adjustement selector 7. Multi function key FCT 8. Ergonomic handle and battery cover 9. UP / DOWN button, progressive activation of measurement carriage speed 10.

  • Página 6: Tabla De Contenido

    RS232 connector Data transmission format USB connector Printer connection Commands Changing the probe Foot pedal input Adjusting the cursor balance Error messages Replacing the batteries Technical specifications Hi_Cal 150 / Hi_Cal 300 Standard delivery In the event of problems Notes...

  • Página 7: Introduction

    Introduction The Hi_Cal height gauge has been designed to work on small flat reference surfaces such as granite or scraped cast iron plates. A number of technological innovations make this instrument very suitable for easy, fast and reliable measurements. It offers the following advantages : •...

  • Página 8: Intuitive And Interactive Keypad

    On starting, the Hi_Cal will automatically check the probe measuring detection sensor (Hall Init), then move the probe up and down for setting the system reference. In case of a problem during Hall initialization, please proceed with following controls: • Is the probe free to move ? •...

  • Página 9: Setting And Parameter Key

    Setting and parameter key Setup Function Settings sequence Preset value entry Enter a preset value using LEFT, RIGHT, UP and DOWN keys Keyboard lock. Only SET | ON | OFF CLEAR, FCT and FOOT pedal Press SETUP for 2 s. to disable remain active keyboard lock function Unit changes...

  • Página 10: Fct Key

    Setup Function Settings sequence Software date 01.09.10 (jour | mois | année) 13.09.13 CR or CRLF Option to add an LF (Line feed), function needed depending on the type of printer used. (see chapter «Printer connection») Printing the diameter or centre in Option selection for printing in diameter mode.

  • Página 11: Fct Key Used In Diameter Mode

    FCT key used in diameter mode In diameter measurement, the FCT key can be used instead of the rear paddles to drive the probe from the 1st measurement point to the 2nd measu- rement point. This is most useful for measuring small diameters. 2.

  • Página 12: Measuring Heights

    After entering the value for the constant, inverted faces can be measured by pressing the UP button. Once the probe is in contact with the inverted surface, both a green light and an acoustic signal will be activated. Comment : Once the constant has been recorded normal faces (heights) and inverted faces can be measured equally well.

  • Página 13: Measuring Diameters And Centerlines

    Measuring diameters and centerlines Enter or check the probe constant value before proceeding with diameter and centerline measurements. Press key to enter the diameter mode This mode permits measurement from a reference but also measurement of the distance between two centerlines. Using the the low speed range facility enables fast and easy positioning of the probe for multiple diameters and axis measurement, specially in case of small diameters.

  • Página 14: Rs232 Connector

    Other measurements in diameter mode: Groove meas Step meas Thickness meas RS232 connector The RS232-C port allows connection to a computer or a printer to protocol the measurement results. Most Hi_Cal functions can be controlled by RS232 or USB, using the remote commands instruction set, which may be used as well for the prepositioning of the probe.

  • Página 15: Usb Connector

    The USB connection may be set as a RS232 virtual port, thus enabling use of former RS232 software, or as a real USB interface. USB drivers are provided on the CD delivered with the Hi_Cal or available on Sylvac website. Important : USB and RS232 must not be connected simultaneously.

  • Página 16: Printer Connection

    Printer connection Certain printers need the LF (Line Feed) command at the end of the data transmission. Activate Line Feed by menu or RS232. If the values do not print after sending data, press the FCT key for 2s. (Sends a Form Feed command to the printer, which allows the buffer to be emptied and the values displayed.) Commands...
  • Página 17 Command Correspond to Function EXT7 Ref 1 ↔ Ref 2 EXT8 Speed low ↔ high EXT9 Measurement ↔ Delta EXT? Current function of external contact (1..9) Diameter mode DIA? DIAmeter Requests printing of the diameter value DIF? Sends the difference between the last 2 measurements DELta maximum - minimum difference mode FCT1...
  • Página 18 Command Correspond to Function Line Feed Deactivates the LF Activates the LF Maximum mode MAXimum Minimum mode MINimum Millimeter Mm unit setting MOD? MODe interrogation of the measuring mode : Reply : NOR, DIA, AXI, MIN, MAX, DEL NORmal Normal mode POSition Move the probe to the position value transmitted +xxx.yyy...

  • Página 19: Changing The Probe

    Command Correspond to Function UNI? UNIt Measuring unit : MM or IN UNI0 Mm/inch conversion locked UNI1 Mm/inch conversion unlocked VER? VERsion Program version and date Changing the probe The Hi_Cal enables the use of different probes and accessories. To change the probe, simply unscrew the lever and insert the new probe.

  • Página 20: Adjusting The Cursor Balance

    Adjusting the cursor balance The weight adjustment selector enables two different setting: UP : balance setting for hea- vier probes (depth, 90°, extended measuring DOWN : standard probe weight setting The weight adjustment selector enables with a screwdriver 00 or a pen. Error messages Err0 Sensor measuring error.

  • Página 21: Replacing The Batteries

    Unscrew the fixing screw at the rear of the Hi_Cal base and remove the battery cover | ergonomic handle to change batteries. Important : please only use NiMH rechargeable battery pack delivered by Sylvac for battery replacement Technical specifications Hi_Cal 150 / Hi_Cal 300 Measuring range 150mm | 300mm Total measuring range...

  • Página 22: Standard Delivery

    1 protection cover • 1 calibration certificat • 1 instruction manuel • Other accessories: see the site www.sylvac.ch In the event of problems Inactive corrections indicator : • Reactivate the corrections as follows RS232 COR ON command Retake the Ref...

  • Página 23: Notes

    Notes...
  • Página 24 Clavier intuitif Affichage mmIN REFII HOLD Setup Quit I / II DELTA PRESET Clear...
  • Página 25 Description générale 1. Affichage 2. Clavier intuitif 3. Indicateur de mesure (touche en contact) 4. Touche de mesure 5. Levier de serrage pour la touche de mesure 6. Sélecteur pour ajustement du poids de la touche de mesure 7. Bouton multi functions FCT 8.
  • Página 26 Formats et paramètres de transmission Connecteur USB Impression Commandes Changement de la touche de mesure Contact externe (pédale) Ajustement du sélecteur Messages d’erreur Remplacement des batteries Spécifications techniques Hi_Cal 150 / Hi_Cal 300 Livraison standard En cas de problèmes Notes...

  • Página 27: Introduction

    Introduction L’instrument de mesure vertical Hi_CAL a été créé pour pouvoir travailler sur des surfaces de petites dimensions, telles qu’un marbre, fonte grattée, etc. De nombreuses innovations technologiques font de cet instrument un outil remarquablement bien adapté pour des mesures rapides, précises et fiables.

  • Página 28: Clavier Intuitif Et Interactif

    Au démarrage, le Hi_Cal va automatiquement contrôler le centrage de la plage mesure (Hall Init) et déplacer le chariot motorisé de haut en bas pour valider la position de sa référence interne. En cas de problèmes pendant l’initialisation du capteur Hall, veuillez contrôler les points suivants: •...

  • Página 29: Fonctions Et Paramètres Étendus

    Fonctions et paramètres étendus Séquence Fonction Action des menus Introduction d’une valeur de pre- Introduction de la valeur en set pour la référence active. utilisant les boutons Gauche, Droite, Haut, Bas. Clavier verrouillé. Presser sur le bouton SETUP Seuls les boutons SET CLEAR, pendant 2s.

  • Página 30: Bouton Fct

    Séquence Fonction Action des menus Date du software 01.09.10 (jour | mois | année) 13.09.13 CR ou CRLF Possibilité d’ajouter un LF (Line feed), fonction nécessaire se- lon le type d’imprimante utili- sée. (voir chapitre « Connexion imprimante») Impression du diamètre ou du Possibilité...

  • Página 31: Utilisation Du Bouton Fct En Mode Diamètre

    Utilisation du bouton FCT en mode diamètre En mode de mesure de diamètres, le bouton FCT peut être utilisé avantageu- sement en lieu et place du bouton UP/DOWN situé au dos du Hi_Cal pour activer les déplacements du chariot motorisé à l’intérieur des diamètres. Ceci est spécialement intéressant dans le cas de mesure de diamètres de petite dimension : 2.

  • Página 32: Mesure De Hauteurs

    Après avoir introduit la valeur de la constante, on peut mesurer des faces inversées en actionnant le bouton UP. Lorsque la touche de mesure est en contact avec la pièce à mesurer, le voyant vert s’allume et la cote est affichée. Remarque : une fois la constante mémorisée, on peut indifféremment mesurer des faces normales (hauteurs) et inversées.

  • Página 33: Mesure De Diamètres Et Entraxes

    Mesure de diamètres et entraxes Introduire la valeur de la constante avant de commencer des mesures de diamètres et entraxes, puis presser le bouton pour démarrer le mode de mesure de diamètres et entraxes. Ce mode permet la mesure depuis une référence, mais également la mesure de la distance entre deux axes.

  • Página 34: Connecteur Rs232

    Autres types de mesure en mode de mesure de diamètres : Gorges Epaulements Arbres Connecteur RS232 La sortie RS232-C permet la connexion du Hi_Cal sur un ordinateur ou une imprimante pour l’établissement de protocoles de mesures. La plupart des fonctions du Hi_Cal, mais également le pré positionnement de la touche de mesure peuvent être commandées par le PC à...

  • Página 35: Connecteur Usb

    Les données sont transmises sous forme de caractères ASCII. Les formats de transmission sont : mm : SIGNE Exemple: ±123.456 Remarque: - 10 seulement avec résolution 0.001 mm - il n’y a pas d’espace entre le signe et le premier caractère numérique Inches : SIGNE...

  • Página 36: Impression

    Impression Certaines imprimantes nécessitent d’avoir la commande LF (Line Feed) à la fin de l’envoi de données. Activez le Line Feed par menu ou RS232. Si les valeurs ne s’impriment pas après un envoi de données, pressez la touche FCT pendant 2s. (Envoi de la commande Form Feed vers l’imprimante, ce qui permet de vider le buffer et imprimer les valeurs.) Commandes La plupart des fonctions du Hi_Cal peuvent être commandées par un ordinateur...
  • Página 37 Commande Correspond à Fonction EXT7 Ref 1 ↔ Ref 2 EXT8 Vitesse basse ↔ haute EXT9 Surface ↔ Delta EXT? Transmet l’état actuel du contact externe (1..9) Mode diamètre DIA? DIAmeter Demande d’impression de la valeur du diamètre DIF? Envoi de la différence entre les 2 dernières mesures DELta Mode delta (maximum - minimum) FCT1...
  • Página 38 Commande Correspond à Fonction Line Feed Désactive le LF Active le LF MAXimum Mode de recherche de maximum MINimum Mode de recherche de minimum Millimeter Sélection de l’unité mm MOD? MODe Interrogation du mode actif : Réponse : NOR, DIA, AXI, MIN, MAX, DEL NORmal Mode de mesure de surface POSition...

  • Página 39: Changement De La Touche De Mesure

    Commande Correspond à Fonction UNI? UNIt Interrogation de l’unité active : MM or IN UNI0 Verrouillage du changement d’unité UNI1 Déverrouillage du changement d’unité VER? VERsion Version et date du programme Changement de la touche de mesure Le Hi_Cal peut recevoir différents types de touches de mesure et accessoires. Pour changer de touche de mesure, il suffit simplement de débloquer le levier de fixation, et mettre en place la nouvelle touche de mesure.

  • Página 40: Ajustement Du Sélecteur

    Ajustement du sélecteur Le sélecteur de compensation de poids de la touche de mesure peut être placé dans deux positions distinctes : Position haute : utilisation de supports touches (touche longue, 90°, articulés Position basse : utilisation de touches de mesure standards Le réglage de la position du sélecteur peut se faire à...

  • Página 41: Remplacement Des Batteries

    L’accès aux batteries se fait en retirant la poignée ergonomique : dévisser la vis à l’arrière de la base du Hi_Cal pour permettre de retirer la poignée. Important : n’utiliser que des batteries du type NiMH fournies par Sylvac pour le remplacement des batteries du Hi_Cal Spécifications techniques Hi_Cal 150 / Hi_Cal 300...

  • Página 42: Livraison Standard

    1 housse de protection • 1 certificat de calibration • 1 manuel • Autres accessoires : voir le site www.sylvac.ch En cas de problèmes Indicateur de corrections non actives : • Réactiver les corrections comme suit Commande RS232 COR ON Reprendre la Ref Enclencher l’instrument en pressant...

  • Página 43: Notes

    Notes...
  • Página 44 Intuive Tastatur Anzeige mmIN REFII HOLD Setup Quit I / II DELTA PRESET Clear...
  • Página 45 Instrumentbeschreibung 1. Anzeige 2. Intuitive Tastatur 3. Kontrolleuchte = Messtaster in Kontakt 4. Messtaster 5. Spannhebel für Messtaster 6. Stellhebel der Messtastergewichtkompensation 7. Multi-Kunktionstaste FCT 8. Ergonomischer Handgriff und Batteriedeckel 9. UP/DOWN-Taste, schrittweise Einstellung der Messgeschwindigkeit des Messschlittens 10. USB Anschluss 11.
  • Página 46 Messen nach Oben Messen von Durchmesser und Achsabständen Stecker RS232 Ubertragungsformate und Parameter Stecker USB Drucken Befehle Auswechseln des Messtasters Externer Kontakt (Fusspedal) Positionieren der Tastergewichtskompensation Fehlermeldungen Auswechseln des Batterien Technische Daten Hi_Cal 150 / Hi_Cal 300 Standard Lieferumfang Problembehandlung Notizen...

  • Página 47: Einleitung

    Einleitung Das Höhenmessgerät Hi_Cal wurde entwickelt für den Einsatz auf kleinen Arbeitsflächen, wie Granitplatten, geschabtem Gussstahl usw. Zahlreiche technische Innovationen verleihen diesem Gerät einen grossen Anwendungs- bereich für schnelle, präzise und zuverlässige Messungen. Seine herausragenden Vorteile umfassen: • Eine sehr geringe Messkraft (0.3N) •...

  • Página 48: Intuitive Und Interaktive Tastatur

    Bei Inbetriebnahme, der Hi_Cal automatisch die Zentrierung des Messbe- reiches (Hall Init) und verschiebt danach den Schlitten nach unten um seine interne Referenz zu bestätigen. Sollten während der Initialisierung des Hall Sensors Probleme auftreten, bitte folgende Punkte beachten : • Kann sich der Messtaster frei bewegen ? •...

  • Página 49: Erweiterte Funktionen Und Parameter

    Erweiterte Funktionen und Parameter Sequenz Fonktion Aktion der Menus Eingeben eines Vorwahlwertes Eingeben des Wertes durch in die aktivierte Referenz Betätigen der Tasten Links, Rechts, Oben, Unten Blockieren der Tastatur. Nur die Tasten SET, CLEAR, FCT und Taste SETUP während 2 Sek. der externe Kontakt (Fusspedal) Drücken um die Tastatur frei sind aktiviert...

  • Página 50: Taste Fct

    Sequenz Fonktion Aktion der Menus Datum der Software 01.09.10 (Tag | Monat | Jahr) 13.09.13 CR ou CRLF Es ist möglich ein LF (Line Feed) hinzuzufügen; eine Fun- ktion, die je nach verwendetem Drucker erforderlich ist. (siehe Kapitel « Druckeranschluss») Drucken des Durchmessers oder Im Modus Durchmesser kann der Mitte im Modus Durchmesser.

  • Página 51: Benützung Der Fct Taste Im Durchmesser-Modus

    Benützung der FCT Taste im Durchmesser-Modus Im Durchmesser-Modus kann die FCT Taste vorteilhaft die beiden Schritts- teuertasten auf der Hinterseite des Hi_Cal ersetzen und die Verschiebung des Tasters innerhalb der Bohrung aktivieren. Sehr wirkungsvoll bei kleinen Durchmessern. 2. Druck auf FCT Taste 4.

  • Página 52: Höhenmessung

    Nach Eingabe des Werts der Konstante können die umgekehrten Flächen durch Betätigen der Taste UP gemessen werden. Seite kann die Höhe von unten gemessen werden: grüne Kontrollleuchte leuchtet auf und Wert wird angezeigt. Anmerkung : Ist der Wert der Konstante einmal abgespeichert, kann das Messen durch Annäherung von oben oder von unten durchgeführt werden.

  • Página 53: Messen Von Durchmesser Und Achsabständen

    Messen von Durchmesser und Achsabständen Vor Beginn Messtasterkonstante eingeben, dann Taste drücken um den Messmodus Durchmesser / Achsabstand zu starten. In diesem Modus kann die Messung mit einem Referenzwert erfolgen, aber auch die Messung des Abstands zwischen zwei Achsen. Das Benützen der niedrigeren Geschwindigkeitsstufe erleichtert das Positio- nieren des Messtasters, besonders beim Messen von kleinen Bohrungen.

  • Página 54: Stecker Rs232

    Zusätzliche Beispiele zum Messen im Durchmessermodus : Nuten Teilhöhen Welle Stecker RS232 Der Datenausgang RS232-C ermöglicht den Anschluss eines PC oder eines Druckers zum Ausdruck der Messergebnisse. Die meisten Funktionen des Hi_Cal sowie das Vorpositionieren des Mess- tasters können über die Rückbefehlsfunktion vom PC aus gesteuert werden. Wichtig : Die Ausgänge USB und RS232 dürfen nicht gleichzeitig angeschlossen werden.

  • Página 55: Stecker Usb

    Die Werte werden im ASCII-Code übertragen : mm : Vo r z e i - chen Beispiel: ±123.456 Bemerkung: - 10 nur bei einer Auflösung von 0.001 mm - kein Leerzeichen zwischen Zeichen und Wert Inches : Vorzei- chen Beispiel: ±12.34565 Bemerkung : - 10...

  • Página 56: Drucken

    Drucken Für bestimmte Drucker ist der Befehl LF (Line Feed) am Ende des Sendens der Daten erforderlich. Das Line Feed wird über das Menü oder RS232 aktiviert. Werden die Werte nach dem Senden der Daten nicht gedruckt, die Taste FCT zwei Sekunden lang drücken.
  • Página 57 Befehl Entspricht Funktion EXT7 Ref 1 ↔ Ref 2 EXT8 Geringe ↔ hohe Geschwindigkeitsstufe EXT9 Oberfläche ↔ Delta EXT? Übermittelt den aktuellen externen Kontakt (1..9) Durchmesser Modus DIA? DIAmeter Druckanforderung des Werts des Durchmessers Senden der Differenz zwischen den beiden letzten DIF? Messwerte DELta...
  • Página 58 Befehl Entspricht Funktion Line Feed Deaktivierung des LF Aktivierung des LF MAXimum Maximum Modus MINimum Minimum Modus Millimeter Wahl der Masseinheit mm MOD? MODe Anfrage des aktivierten Modus : Antwort : NOR, DIA, AXI, MIN, MAX, DEL NORmal Normal Modus POSition Messschlitten positioniert sich gemäss übers- +xxx.yyy...

  • Página 59: Auswechseln Des Messtasters

    Befehl Entspricht Funktion UNI? UNIt Anfrage Masseinheit: MM oder INCH UNI0 Umschaltung Masseinheit blockiert UNI1 Umschaltung Masseinheit deblockiert VER? VERsion Version und Datum des Programms Auswechseln des Messtasters Der Hi_Cal kann verschiedene Taster und Zubehörteile aufnehmen. Zum Wechseln eines Messtasters einfach den Blockierhebel lösen, neuen Mess- taster einführen und wieder blockieren.

  • Página 60: Positionieren Der Tastergewichtskompensation

    Positionieren der Tastergewichtskompensation Der Stellhebel der Tastergewichtskompensation kann in zwei unterschiedliche Positionen gebracht werden: Obere Position: Verwenden von Taster- trägern (lange Taster, 90°, orientierbar) Untere Position: Verwenden von stan- dard Messtastern Das Verstellen des Hebels kann mit Hilfe eines Schraubenziehers 00 oder einer Kugelschreiberspitze durchgeführt werden.

  • Página 61: Auswechseln Des Batterien

    Handgriffes: die am Hinterteil des Hi_Cal angebrachte Schraube entfernen und Handgriff abheben. Wichtig : Beim Auswechseln der Batterien des Hi_Cal dürfen nur Batte- rien des Typs NiMH (über Sylvac erhältlich), benützt werden. Technische Daten Hi_Cal 150 Hi_Cal 300 Messbereich 150mm | 300mm...

  • Página 62: Standard Lieferumfang

    Standard Lieferumfang Hi_Cal 150 mm Ref. N° : 830.0150 Hi_Cal 300 mm Ref N° : 830.0300 Inbegriffen : • 1 Messtaster mit Rubinkugel 3 mm • 1 Kalibrierblock • 1 Stromkreisladegerät 9 V | 1100mAh (Spannung je nach Land) •...

  • Página 63: Notizen

    Notizen...
  • Página 64 Tastiera intuitiva Visualizzazione mmIN REFII HOLD Setup Quit I / II DELTA PRESET Clear...
  • Página 65 Descrizione generale 1. Visualizzazione 2. Tastiera intuitiva 3. Indicatore di misurazione (sonda a contatto) 4. Sonda 5. Leva di serraggio per la sonda 6. Selezionare per regolare il peso della sonda. 7. Pulsante multifunzione FCT 8. Impugnatura ergonomica e coperchio batterie 9.
  • Página 66 Connettore RS232 Formati e parametri di trasmissione Connettore USB. Stampa Comandi Modifica della sonda Contatto esterno (pedale) Regolazione del selettore Messaggi di errore Sostituzione delle batterie Specifiche tecniche Hi_Cal 150 / Hi_Cal 300 Consegna standard In caso di problemi Note...

  • Página 67: Introduzione

    Introduzione Lo strumento di misurazione verticale Hi_CAL è stato creato per poter lavorare su superfici di piccole dimensioni, come marmo, ghisa trattata, ecc. Numerose innovazioni tecnologiche rendono tale strumento un dispositivo perfetto per misurazioni rapide, precise e affidabili. Presenta i seguenti principali vantaggi: •...

  • Página 68: Tastiera Intuitiva E Interattiva

    Al momento dell'avvio, il dispositivo Hi_Cal controlla automaticamente il cen- traggio dell'intervallo di misurazione (Hall Init) e sposta il carrello motorizzato dall'alto in basso per convalidare la posizione del riferimento interno. In caso di problemi durante l'inizializzazione del sensore Hall, controllare i seguenti punti: •...

  • Página 69: Funzioni E Parametri Previsti

    Funzioni e parametri previsti Sequenza Funzione Azione dei menu Introduzione di un valore predefi- Introduzione del valore utiliz- nito per il riferimento attivo. zando i pulsanti Sinistra, De- stra, Su, Giù. Tastiera bloccata Premere il pulsante SETUP per Solo i pulsanti SET CLEAR, 2 secondi per sbloccare la ta- FCT e contatto esterno (pedale)

  • Página 70: Pulsante Fct

    Sequenza Funzione Azione dei menu Data del software 01.09.10 (giorno | mese | anno) 13.09.13 CR o CRLF Possibilità di aggiungere una LF (Line Feed), funzione necessa- ria a seconda del tipo di stam- pante utilizzata. (fare riferimento al capitolo "Collegamento stam- pante") Stampa del diametro o del centro Possibilità...

  • Página 71: Utilizzo Del Pulsante Fct In Modalità Diametro

    Utilizzo del pulsante FCT in modalità diametro In modalità di misurazione di diametro, il pulsante FCT può essere utilizzato in modo vantaggioso al posto del pulsante UP/DOWN situato dietro al Hi_Cal per attivare gli spostamenti del carrello motorizzato all'interno dei diametri. Questo è...

  • Página 72: Misurazione Di Altezze

    Dopo aver introdotto il valore della costante, è possibile misurare superfici invertite azionando il pulsante UP. Quando la sonda è a contatto con l'ele- mento da misurare, la spia verde si accende e il lato si illumina. Nota: una volta memorizzata la costante, è possibile misurare indifferente- mente superfici normali (altezze) e invertite.

  • Página 73: Misurazione Dei Diametri E Interassi

    Misurazione dei diametri e interassi Introdurre il valore della costante prima di cominciare la misurazione di dia- metri e interassi, successivamente premere il pulsante per avviare la modalità di misurazione di diametri e interassi. Questa modalità consente la misurazione da un riferimento, ma anche la misurazione della distanza tra due assi.

  • Página 74: Connettore Rs232

    Altri tipi di misurazione in modalità di misurazione di diametri: Gole Spalle Alberi Connettore RS232 L'uscita RS232-C consente il collegamento di Hi_Cal a un computer o stam- pante per la determinazione di protocolli di misurazione. La maggior parte delle funzioni dello strumento Hi_Cal, ma anche il preposi- zionamento della sonda possono essere comandati dal PC mediante i retro- comandi.

  • Página 75: Connettore Usb

    I dati sono trasmessi sotto forma di caratteri ASCII. I formati di trasmissione sono: SEGNO Esempio: ±123.456 Nota: - 10 solo con risoluzione 0,001 mm - non c'è spazio tra il segno e il primo carattere numerico Inches : SEGNO Esempio: ±12.34565 Nota: - 10...

  • Página 76: Stampa

    Stampa Alcune stampanti richiedono di avere il comando LF (Linea Feed) al termine dell'invio di dati. Attivare la Line Feed mediante il menu o RS232. Se i valori non si stampano dopo un invio di dati, premere il tasto FCT per 2 secondi.
  • Página 77 Comando Corrisponde a Funzione EXT7 Ref 1 ↔ Ref 2 EXT8 Velocità bassa ↔ alta EXT9 Surface ↔ Delta EXT? Trasmette lo stato attuale del contatto esterno (1..9) Modalità diametro DIA? Richiesta di stampa del valore del diametro DIAmeter DIF? Invio della differenza tra le 2 ultime misurazioni Modalità...
  • Página 78 Comando Corrisponde a Funzione Line Feed Disattiva il LF Attiva il LF MAXimum Modalità di ricerca di massimo MINimum Modalità di ricerca di minimo Selezione dell'unità mm Millimetro MOD? Interrogazione della modalità attiva: MODe Risposta: NOR, DIA, AXI, MIN, MAX, DEL Modalità...

  • Página 79: Modifica Della Sonda

    Comando Corrisponde a Funzione UNI? UNIt Interrogazione dell'unità attiva: MM o IN UNI0 Blocco modifica dell'unità UNI1 Sblocco modifica dell'unità VER? VERsion Versione e data del programma Modifica della sonda Lo strumento Hi_Cal può ricevere diversi tipi di sonde e accessori. Per modi- ficare la sonda, basta semplicemente sbloccare la leva di fissaggio e imple- mentare la nuova sonda.

  • Página 80: Regolazione Del Selettore

    Regolazione del selettore Il selettore di compensazione di peso della sonda può essere posizionato in due posizioni distinte: Posizione alta: utilizzo di supporti di tasti (tasto lungo, 90°, articolati Posizione bassa: utilizzo sonda standard La regolazione della posizione del selettore può avvenire mediante un caccia- vite 00 o una penna a sfera.

  • Página 81: Sostituzione Delle Batterie

    L'accesso alle batterie avviene ritirando l'impugnatura ergonomica; svitare la vite sul retro della base del Hi_Cal per consentire di ritirare l'impugnatura. Importante: utilizzare solo batterie del tipo NiMH fornite da Sylvac per la sostituzione delle batterie del Hi_Cal Specifiche tecniche Hi_Cal 150 / Hi_Cal 300...

  • Página 82: Consegna Standard

    1 porta di protezione • 1 certificato di calibratura • 1 manuale • Altri accessori: vedere il sito www.sylvac.ch In caso di problemi Indicatore di correzioni non attive: • Riattivare le correzioni come segue Comando RS232 COR ON Riprendere il Rif...

  • Página 83: Note

    Note...

  • Página 84: Teclado Intuitivo

    Teclado intuitivo Pantalla mmIN REFII HOLD Setup Quit I / II DELTA PRESET Clear...
  • Página 85 Descripción general 1. Pantalla 2. Teclado intuitivo 3. Indicador de medida (botón) 4. Botón de medición 5. Palanca de fijación para botón de medición 6. Selector para ajustar el peso del botón de medición 7. Botón multifunción FCT 8. Mando ergonómico y tapa de las baterías 9.
  • Página 86 Formatos y parámetros de transmisión Conector USB Impresión Comandos Cambio del botón de medición Contacto externo (pedal) Ajuste del selector Mensajes de error Cambio de las baterías Especificaciones técnicas Hi_Cal 150 / Hi_Cal 300 Entrega estándar En caso de problemas Notas...

  • Página 87: Introducción

    Introducción El aparato de medición vertical Hi_CAL ha sido creado para poder trabajar en superficies pequeñas como mármol, hierro fundido raspado, etc. Sus nu- merosas innovaciones tecnológicas lo convierten en una herramienta que se adapta excelentemente a mediciones rápidas, precisas y fiables. A continua- ción se ofrecen sus principales ventajas: •...

  • Página 88: Teclado Intuitivo E Interactivo

    Al arrancar, el Hi_Cal controla automáticamente el centrado de la superficie medida (Hall Init) y desplaza el carro motorizado de arriba a abajo para vali- dar la posición de su referencia interna. En caso de haber problemas durante la inicialización del sensor Hall, com- pruebe los siguientes puntos: •...

  • Página 89: Funciones Y Parámetros Adicionales

    Funciones y parámetros adicionales Secuencia Función Acción de los menús Introducción de un valor de pre- Introducción del valor utilizando set para la referencia activa los botones Izquierda, Derecha, Arriba, Abajo. Teclado bloqueado ENCENDIDO APAGADO Pulse el botón SETUP durante Solamente los botones SET CLEAR, 2 segundos para desactivar el...

  • Página 90: Botón Fct

    Secuencia Función Acción de los menús Fecha del software 01.09.10 (día | mes | año) 13.09.13 CR o CRLF Permite añadir una LF (Line feed), función necesaria según el tipo de impresora que se utili- ce. (véase el capítulo "Conexión impresora") Impresión del diámetro o del Posibilidad de selección para...

  • Página 91: Utilización Del Botón Fct En Modo Diámetro

    Utilización del botón FCT en modo diámetro En modo de medición de diámetros, el botón FCT puede utilizarse mejor en lugar del botón ARRIBA/ABAJO de la parte posterior del Hi_Cal para activar los desplazamientos del carro motorizado del interior de los diámetros. Resul- ta especialmente interesante cuando se miden diámetros pequeños: 2.

  • Página 92: Medición De Alturas

    Después de introducir el valor de la constante se pueden medir las caras inversas accionando el botón UP. Cuando la tecla de medición entra en con- tacto con la pieza que se va a medir, se ilumina el testigo y aparece el valor. Nota: con la constante memorizada, se puede medir independientemente ca- ras normales (alturas) e inversas.

  • Página 93: Medición De Diámetros Y De Distancias Entre Ejes

    Medición de diámetros y de distancias entre ejes Introduzca el valor de la constante antes de empezar las mediciones de diá- metros y distancias entre ejes y, a continuación, pulse el botón para iniciar el modo de medición de diámetros y distancias entre ejes. Este modo permite medir desde una referencia, y también la medición de la distancia entre dos ejes.

  • Página 94: Conector Rs232

    Otros tipos de medición en modo de medición de diámetros: Gargantas Hombros Árboles Conector RS232 La salida RS232-C permite la conexión del Hi_Cal a un ordenador o una im- presora para establecer protocolos de mediciones. La mayoría de las funciones del Hi_Cal, pero también el posicionamiento previo del botón de medición pueden controlarse con el PC a través de retro- comandos.

  • Página 95: Conector Usb

    Los datos se transmiten en forma de caracteres ASCII. Los formatos de trans- misión son los siguientes: SIGNO Ejemplo: ±123.456 Nota: - 10 solamente con resolución 0,001 mm - no hay espacio entre el signo y el primer caracter numérico Pulgadas: SIGNO Ejemplo:...

  • Página 96: Impresión

    Impresión Algunas impresoras necesitan tener el comando LF (Line Feed) para enviar datos. Active el Line Feed por menú o RS232. Si los valores no se imprimen después de enviar datos pulse la tecla FCT durante 2 segundos. (Envío del comando Form Feed hacia la impresora, que permite vaciar el buffer y visualizar los valores).
  • Página 97 Comando Corresponde a Función EXT7 Ref 1 ↔ Ref 2 EXT8 Velocidad baja ↔ alta EXT9 Superficie ↔ Delta EXT? Transmite el estado actual del contacto externo (1..9) Modo diámetro DIA? Petición de impresión del valor del diámetro DIAmeter DIF? Envío de la diferencia entre las 2 últimas mediciones Modo delta (máximo - mínimo) DELta...
  • Página 98 Comando Corresponde a Función Desactiva el LF Line Feed Activa el LF Modo de búsqueda de máximo MAXimum Modo de búsqueda de mínimo MINimum Selección de la unidad mm Milímetro MOD? Pregunta del modo activo: MODo Respuesta: NOR, DIA, AXI, MIN, MAX, DEL Modo de medición de superficie NORmal Preposiciona el carro motorizado al valor...

  • Página 99: Cambio Del Botón De Medición

    Comando Corresponde a Función UNI? UNIdad Pregunta de la unidad activa: MM o PULGADAS UNI0 Bloqueo del cambio de unidad UNI1 Desbloqueo del cambio de unidad VER? VERsión Versión y fecha del programa Cambio del botón de medición El Hi_Cal puede recibir distintos tipos de botones de medición y accesorios. Para cambiar de botón de medición basta con desbloquear la palanca de fijación y colocar el nuevo botón.

  • Página 100: Ajuste Del Selector

    Ajuste del selector El selector de compensación de peso del botón de medición puede encontrarse en dos posiciones distintas: Posición alta: utilización de soportes de botones (botón largo, 90º, articulados Posición baja: utilización de botones de medición estándares El ajuste de la posición del selector puede hacerse con un tornavís 00 o con un bolígrafo.

  • Página 101: Cambio De Las Baterías

    Hi_Cal para poder retirar el mando. Importante: utilice solamente las baterías de tipo NiMH suministradas por Sylvac para cambiar las baterías del Hi_Cal Especificaciones técnicas Hi_Cal 150 / Hi_Cal 300 Campo de medición...

  • Página 102: Entrega Estándar

    1 funda de protección • 1 certificado de calibración • 1 manual • Otros accesorios: véase el sitio www.sylvac.ch En caso de problemas Indicador de correcciones no activas: Comando RS232 COR ON • Reactivar las correcciones como Retomar la Ref se indica a continuación...

  • Página 103: Notas

    Notas...
  • Página 105 Swiss Federal Office of Metrology. CERTIFICAT DE CONFORMITE Sylvac certifie que cet instrument a été fabriqué et contrôlé selon ses normes de Qualité et en référence avec des étalons dont la traçabilité est reconnue par l’office fédéral suisse de métrologie.
  • Página 106 Calibration certificate Because we make our Sylvac instruments in batches, you may find that the date on your cali- bration certificate is not current. Please be assured that your instruments are certified at point of production and then held in stock in our wa-rehouse in accordance with our Qua- lity Management System ISO 9001.
  • Página 108 ROHS 2002/95/CE Changes without prior notice Sous réserve de toute modification Änderungen vorbehalten Soggetto a modifica senza preavviso Reservados los derechos de modificación sin previo aviso Firmware version : r1.62 - 25.04.2012 Edition : 2013.11 / MAN-HI_CAL-SYL / 681.264.01...
