16 Medición del caudal térmico
16
Medición del caudal térmico
Si el convertidor de medición dispone de la opción medición del caudal térmico y de dos entradas de temperatura, se pue-
de medir el caudal térmico. Para esto se fija un sensor de temperatura en la alimentación y uno en el retorno. Para el
montaje de los sensores de temperatura véase el apartado 6.5.
Los sensores de fijan en el retorno (véase Fig. 16.1). Si no es posible se pueden fijar en la alimentación (véase Fig. 16.2).
sensor de temperatura
entrada de temperatura T1
transductores
sensor de temperatura
ntrada de temperatura T1
Fig. 16.2: Medición del caudal térmico con medición del caudal en la alimentación
Para la medición del caudal térmico, se puede usar uno de los siguientes dos modos de medición:
• El modo de medición normal (véase el apartado 16.2) se puede usar si los transductores se fijan en el retorno durante
una aplicación de calefacción.
• El modo BTU (véase el apartado 16.3) facilita la medición con otras configuraciones (p. ej. si los transductores de caudal
se fijan en la alimentación o en caso de una aplicación de enfriamiento) y adicionalmente ofrece unidades de medida
adicionales para el caudal térmico.
Para cada entrada de temperatura se puede definir una corrección de la temperatura (desviación) (véase el apartado
17.2.5).
Si la temperatura de la alimentación o del retorno se conocen y son constantes durante la medición entera, se puede in-
troducir la temperatura como valor constante en el convertidor de medición. El sensor de temperatura correspondiente no
se tiene que conectar (véase el apartado 16.2.3 o 16.3.3).
Si la presión de la alimentación es constante o se puede medir mediante una entrada adicional, se puede determinar el
caudal térmico en un medio que se encuentra en estado de vapor en la alimentación (véase el apartado 16.6).
En el modo SuperUser se puede determinar un caudal de corte basada en la temperatura para el caudal térmico (véase
el apartado 15.8).
La cantidad de calor es el totalizador del caudal térmico (véase el apartado 11.2).
UMFLUXUS_F7V4-6-2ES, 2018-10-10
alimentación

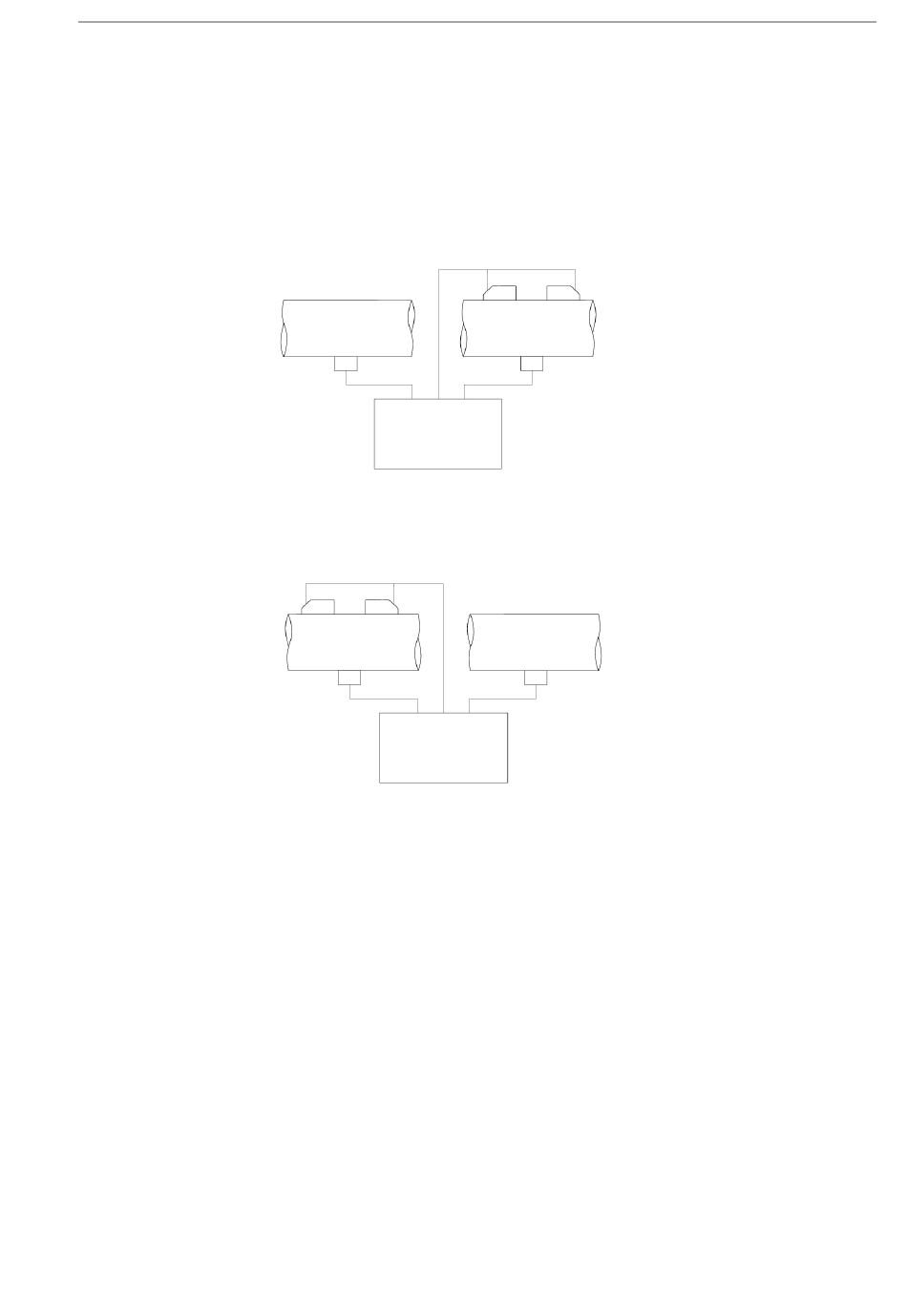

Fig. 16.1: Medición del caudal térmico con medición del caudal en el retorno
alimentación
transductores
retorno
sensor de temperatura
entrada de temperatura T2
convertidor de medición
retorno
sensor de temperatura
entrada de temperatura T2
convertidor de medición
FLUXUS F70x
141
