3.19.5 Esquema de conexión sistema solar a circulación forzada con caldera sólo calefacción
Programación parámetros
P03 : 3
P17 : 2
P18 : 1
SONDA EXTERNA
TERMOSTATO AMBIENTE
Bornes 5 - 6
Bornes 1 - 2
Bornes 11 - 12
Bornes
Bornes 7 - 8
21-22-23
Bornes 24 - 25
SONDA HERVIDOR
CALDERA
SONDA ACUMULADOR SOLAR
Bornes 9 - 10
RED HÍDRICA

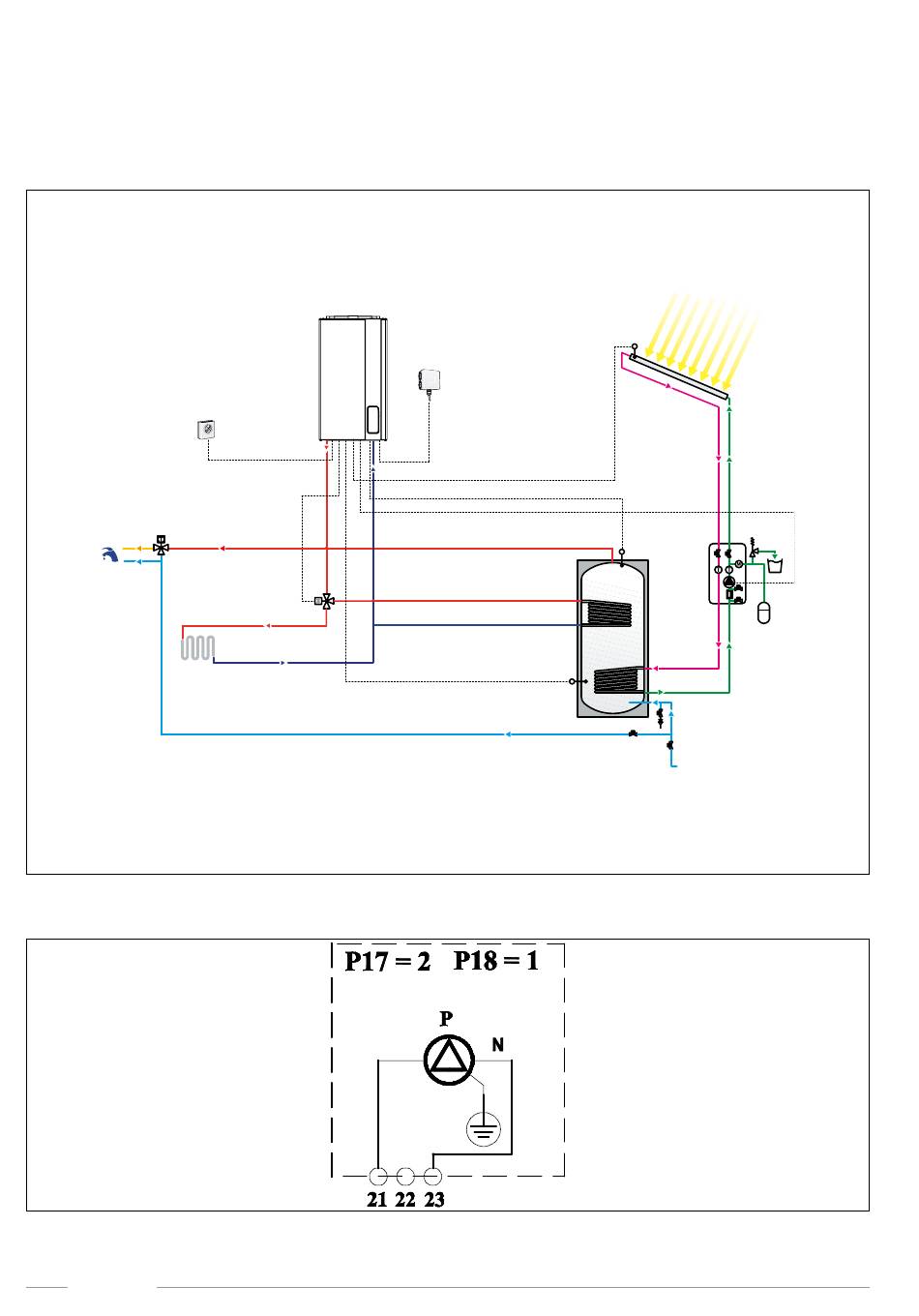

Fig. 30 Esquema de conexión sistema solar a circulación forzada con caldera sólo calefacción
Fig. 31 Esquema de conexión relé multifunción
