GRUNDFOS INSTRUCTIONS
PM 1, PM 2
Instrucciones de mantenimiento

Publicidad

Tabla de contenido
loading

Manuales relacionados para Grundfos PM 1

Resumen de contenidos para Grundfos PM 1

  • Página 1 GRUNDFOS INSTRUCTIONS PM 1, PM 2 Instrucciones de mantenimiento...

  • Página 2: Tabla De Contenido

    PM 1 ..............................4 PM 2 ..............................5 Paneles de control ......................10 PM 1 ...............................10 PM 2 ...............................11 Localización de averías ....................13 PM 1 ...............................13 PM 2 ...............................14 Planos ..........................16 Despiece, PM 1 ..........................16 Despiece, PM 2 ..........................16 2 / 17...

  • Página 3: Símbolos Utilizados En Este Documento

    Par de apriete Pos. Denominación Cantidad Dimensión Lubricante [Nm] Tornillo, PM 1 D3,5 x 20 1,3 - 1,5 – Tornillo, PM 2 D3,5 x 35 1,3 - 1,5 Tornillo, PM 1 D4,7 x 40 2,8 - 3 –...

  • Página 4: Desmontaje Y Montaje

    Lubricar y apretar los tornillos y tuercas al par correcto. Ver sección 2. Pares de apriete y lubricantes. 4.2 PM 1 4.2.1 Quitar los cables de suministro eléctrico 1. Quitar los tornillos (pos. 1) y la tapa frontal (pos. 2).

  • Página 5: Desmontar La Válvula

    4.2.3 Desmontar la válvula 1. Quitar la cubierta lateral (pos. 8) y la brida (pos. 7). 2. Extraer la salida junto con la válvula anti-retorno (pos. 6) fuera del cuerpo (pos. 5). Comprobar que la válvula está intacta. Note 4.2.4 Montaje de la válvula 1.

  • Página 6: Montar La Unidad Electrónica

    Desmontar el conector del sensor Fig. 4 7. Extraer la unidad electrónica completa (pos. 4). Desmontar la unidad electrónica Fig. 5 4.3.2 Montar la unidad electrónica 1. Montarl a unidad electrónica completa (pos. 4). Asegúrese de que el cable del sensor se coloca a la unidad de control para que pueda acceder Note a los zócalos y no quede pellizcado.
  • Página 7 Montar el conector del sensor Fig. 6 3. Introducir los cables (pos. 9 y 10) en las entradas de cable (pos. 11) y ajustarlas. 1x115/230 V 50/60 Hz, PE 1x230 V 50/60 Hz, PE Conexionado de los cables en motores monofásicos y trifásicos Fig.

  • Página 8: Desmontar El Sensor

    4.3.3 Desmontar el sensor 1. Seguir las instrucciones en la sección 4.3.1 Desmontar la unidad electrónica. 2. Desmontar el conector del sensor (pos. 13). 3. Anotar cual es la posición del sensor. Montaje correcto del sensor Fig. 9 4. Girar en sensor (pos. 12) en sentido contrario a las agujas del reloj hasta que quede libre. 4.3.4 Montar el sensor 1.
  • Página 9 4.3.5 Desmontar la membrana 1. Aflojar los tornillos (pos. 16) y desmontar la tapa de la membrana (pos. 15). 2. Desmontar el diafragma (pos. 14). 4.3.6 Montar la membrana 1. Montar la membrana (pos. 14) en la tapa de la membrana (pos. 15). La membrana no debe estar lubricada.

  • Página 10: Paneles De Control

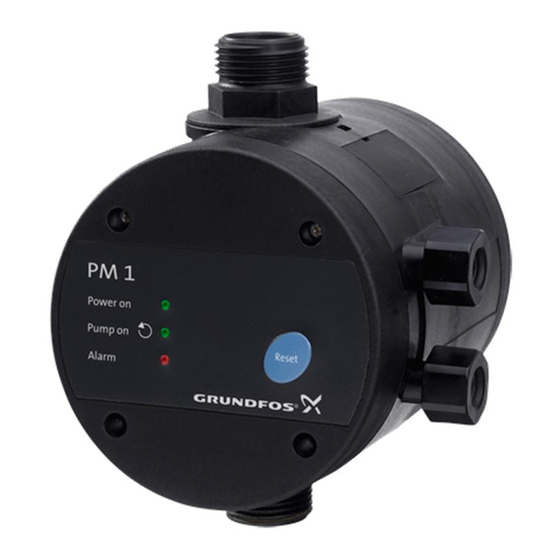

    5. Paneles de control 5.1 PM 1 Fig. 13 Panel de control de PM1 Pos. Descripción Función La luz testigo verde siempre está encendida cuando el suministro eléctrico se encuentra "Power on" conectado. "Pump on" El testigo verde permanece encendido cuando la bomba está funcionando.

  • Página 11: Comprobación De La Configuración De Interruptores

    5.2 PM 2 Fig. 14 Panel de control de PM 2 Pos. Descripción Función La escala de presiones dispone de 13 campos luminosos que indican la presión de 0 a 6 "Pressure scale" bares. Todos los campos luminosos se encienden brevemente al conectar el suministro eléctrico. El testigo verde permanece encendido cuando la bomba está...

  • Página 12: Activación De Los Ajustes De Los Interruptores Dip

    Interruptor DIP Descripción Ajuste predeterminado Número Nombre Presión de arranque (p start Con estos interruptores DIP, la presión de arranque puede ajustarse desde 1,5 en 5,0 bar intervalos de 0,5 bar. Ejemplo: Todos en OFF START Interruptor DIP 1: ON = 1,5 bar) start Interruptor DIP 2: ON...

  • Página 13: Localización De Averías

    Comprobar y reparar las tuberías. cuentes. b) Fugas en la válvula antirretorno. Limpiar o sustituir la válvula de no retorno. c) Una válvula de cierre en la salida del PM 1 Abrir la válvula. se ha cerrado. 5. La bomba no se detiene.

  • Página 14: Pm 2

    6.2 PM 2 Aviso Desconectar el suministro eléctrico de las bomba y de la unidad PM, y asegurarse de que no puede conectarse accidentalmente. Avería Causa Solución 1. El indicador luminoso a) Se han fundido los fusibles de la instala- Cambiar los fusibles.
  • Página 15 Avería Causa Solución 9. Sistema con vaso de a) Funcionamiento en ciclos. Comprobar la presión de precarga del depósito El vaso de expansión no dispone de pre- y recargarlo si fuera necesario. expansión: El testigo rojo "Alarm" sión de precarga o el tamaño del depósito Si el tamaño del depósito de presión resulta parpadea una vez por es insuficiente.

  • Página 16: Planos

    7. Planos 7.1 Despiece, PM 1 Fig. 16 Despiece, PM 1 7.2 Despiece, PM 2 Fig. 17 Despiece, PM 2 Sujeto a modificaciones. 16 / 17...
  • Página 17 Unit 1, Ground floor Turkey Phone: +387 33 713 290 Siu Wai Industrial Centre Norway GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Telefax: +387 33 659 079 29-33 Wing Hong Street & GRUNDFOS Pumper A/S Gebze Organize Sanayi Bölgesi e-mail: grundfos@bih.net.ba 68 King Lam Street, Cheung Sha Wan Strømsveien 344...
