NOTA: EL CABLEADO FIJO DEBERÁ INCORPORAR UN INTERRUPTOR DE DESCONEXIÓN
OMNIPOLAR ADICIONAL.
•
Conecte el cable de fase a la «L» en la regleta de conexiones del soporte.
•
Conecte el cable neutro de la corriente a la «N» en la regleta de conexiones del soporte.
•
Conecte el cable de tierra a «
•
Inserte el receptor en el soporte de montaje y la junta de bola.
•
Conecte el conector de salida (1) del receptor al conector (1) de la carcasa del ventilador.
•
Conecte el conector (2) del soporte de montaje al conector de entrada (2) del receptor.
Fuente de alimentación
220-240 VAC 50Hz
ENTRADA DE CA L (FASE)
ENTRADA DE CA N (NEUTRO)

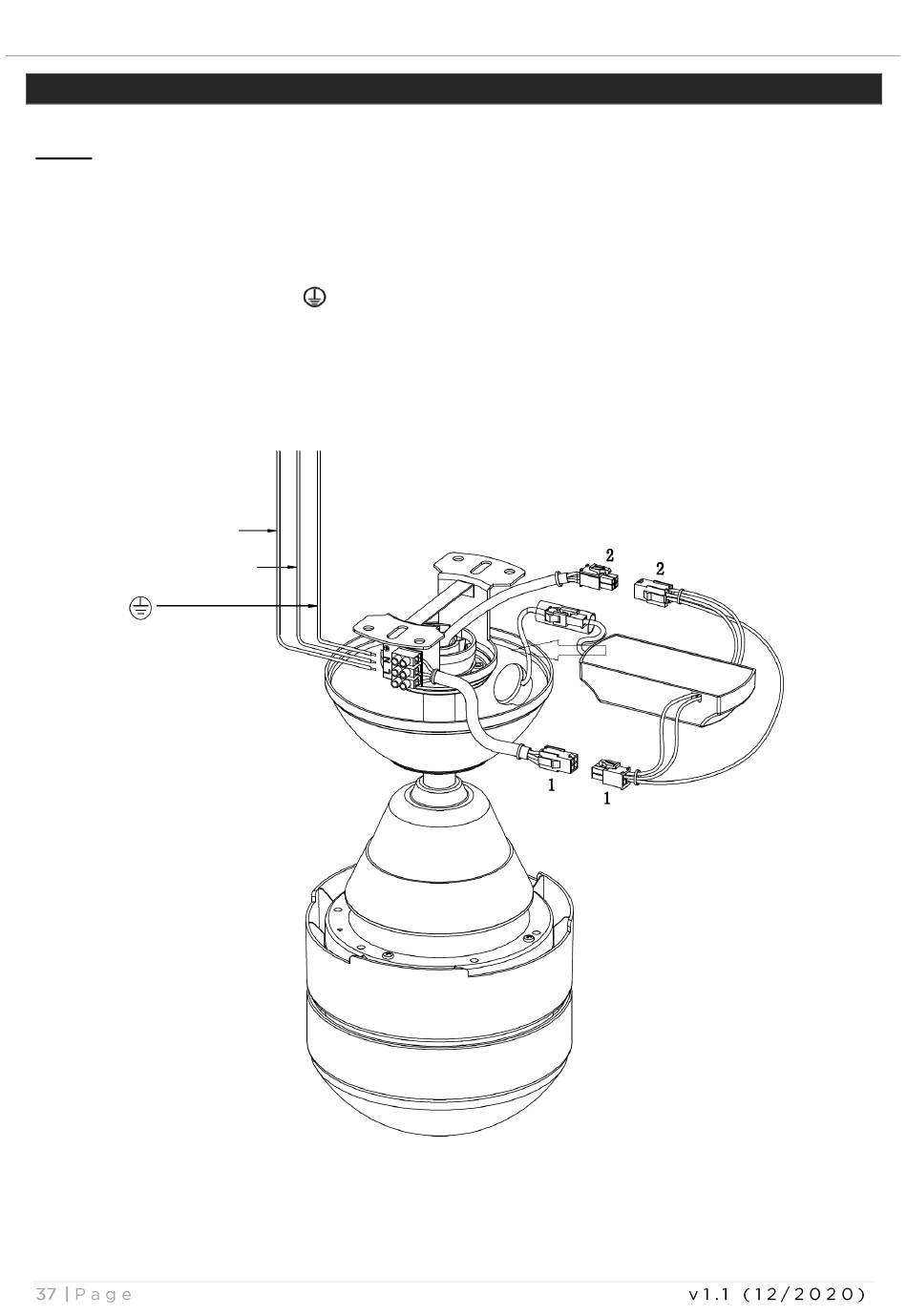

DIAGRAMA DEL CABLEADO ELÉCTRICO
» en la regleta de conexiones del soporte.
Fig. 7
