NOTA: L'IMPIANTO ELETTRICO DEVE ESSERE PROTETTO DA UN INTERRUTTORE
DIFFERENZIALE.
•
Collegare il cavo di FASE al terminale "L" della morsettiera sulla staffa di supporto.
•
Collegare il cavo di NEUTRO al terminale "N" della morsettiera sulla staffa di supporto.
•
Collegare il cavo di TERRA al terminale
•
Inserire il ricevitore nella staffa di supporto e sul giunto sferico.
•
Collegare il connettore di uscita (1) del ricevitore al connettore (1) della gruppo ventilatore.
•
Collegare il connettore (2) della staffa di supporto al connettore di ingresso (2) del ricevitore.
220-240 VCA 50 Hz
Alimentazione elettrica
L -
CONDUTTORE
N - CONDUTTORE
DI FASE
DI NEUTRO

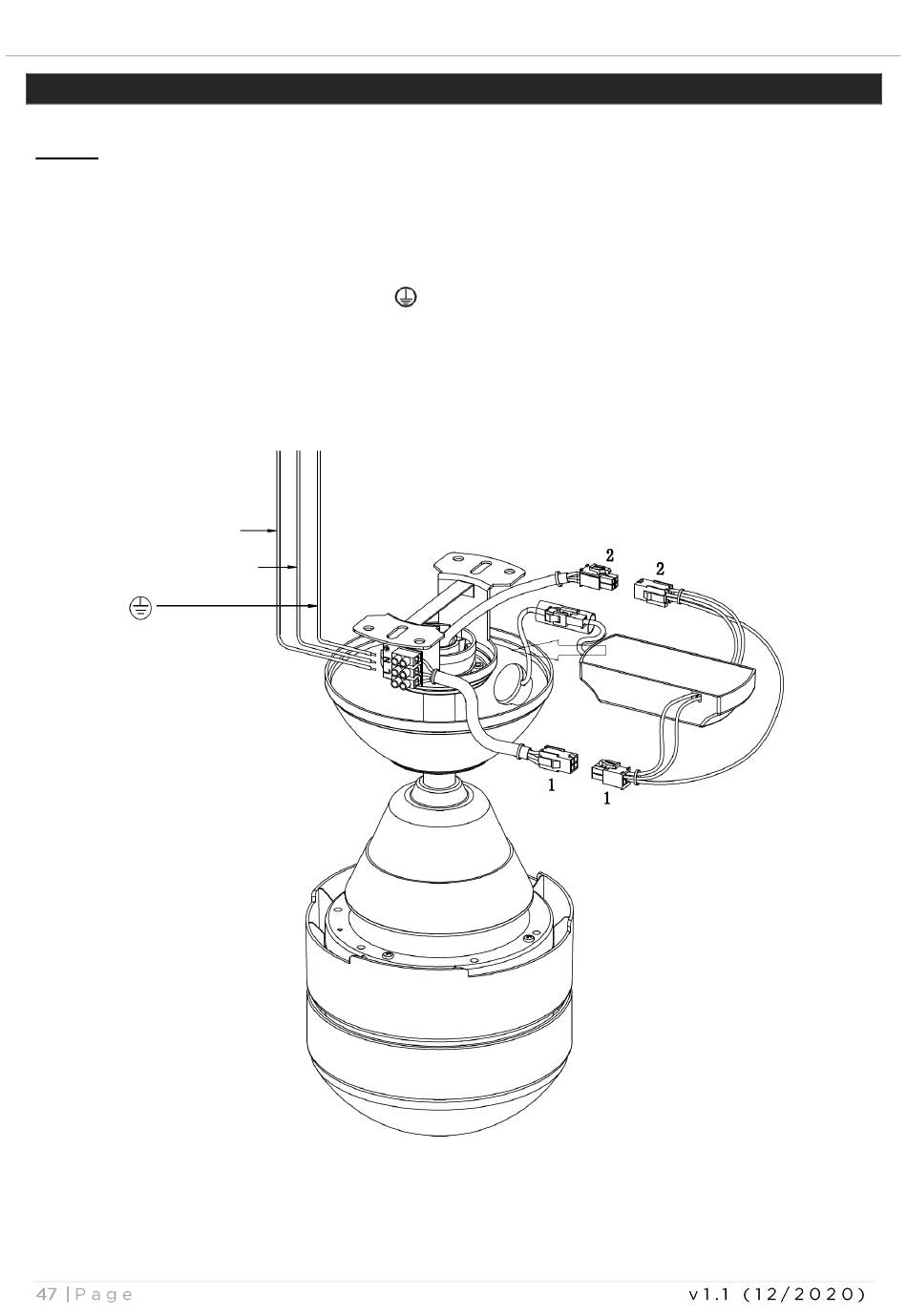

SCHEMA DI CABLAGGIO

della morsettiera sulla staffa di supporto.
Fig. 7
