ΣΗΜΕΙΩΣΗ: Η ΣΤΑΘΕΡΗ ΚΑΛΩΔΙΩΣΗ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΕΡΙΛΑΜΒΑΝΕΙ ΣΥΜΠΛΗΡΩΜΑΤΙΚΟ
ΔΙΑΚΟΠΤΗ ΑΠΟΜΟΝΩΣΗΣ ΟΛΩΝ ΤΩΝ ΑΓΩΓΩΝ ΡΕΥΜΑΤΟΣ (ΦΑΣΕΙΣ ΚΑΙ ΟΥΔΕΤΕΡΟ).
•
Συνδέστε τον αγωγό «ΦΑΣΗΣ» στον ακροδέκτη «L» της κλέμμας του στοιχείου ανάρτησης.
•
Συνδέστε τον αγωγό «ΟΥΔΕΤΕΡΟΥ» στον ακροδέκτη «Ν» της κλέμμας του στοιχείου ανάρτησης.
•
Συνδέστε τον αγωγό «ΓΕΙΩΣΗΣ» στον ακροδέκτη «
•
Τοποθετήστε τον δέκτη μέσα στο στοιχείο ανάρτησης και πάνω στον σφαιρικό σύνδεσμο.
•
Συνδέστε τον συνδετήρα εξόδου (1) από τον δέκτη στον συνδετήρα (1) από το σώμα του ανεμιστήρα.
•
Συνδέστε τον συνδετήρα (2) από το στοιχείο ανάρτησης του ανεμιστήρα στον συνδετήρα εισόδου (2)
από τον δέκτη.
220-240VAC 50Hz
Ηλεκτρική τροφοδοσία
L AC ΦΑΣΗΣ
N AC ΟΥΔΕΤΕΡΟΥ
•
Επαληθεύστε ότι τα καλώδια γείωσης έχουν συνδεθεί σωστά και με ασφάλεια, διεξάγοντας δοκιμή

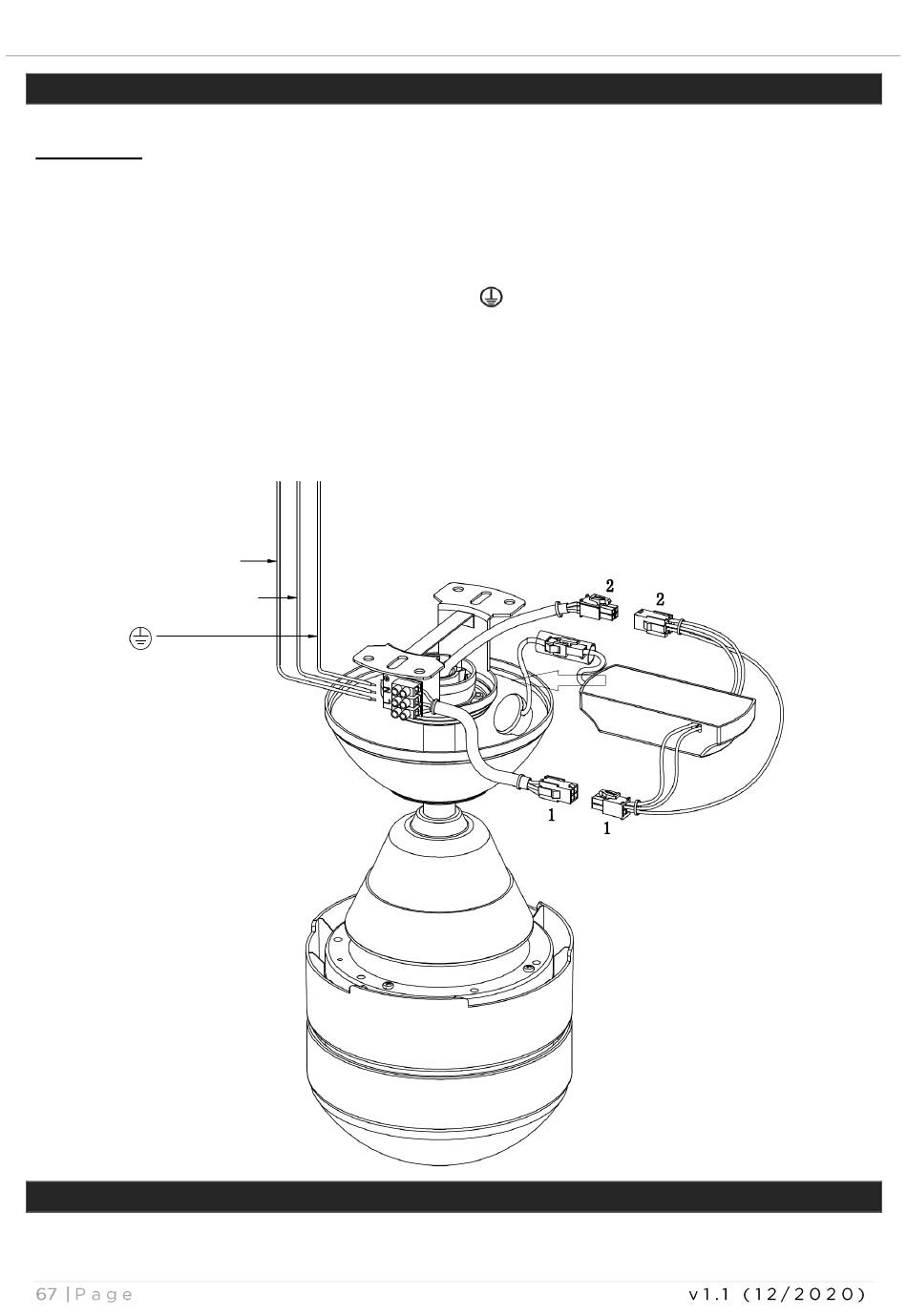

ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΔΙΑΓΡΑΜΜΑ
ΟΛΟΚΛΗΡΩΣΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
» της κλέμμας του στοιχείου ανάρτησης.
Εικ. 7
