Actuadores multivueltas TIGRON TR-M30X TR-M1000X Modbus RTU Las instrucciones breves se deben utilizar sólo en combinación con las instrucciones de servicio. Estas instrucciones breves están completas sólo junto con las instrucciones de servicio correspondientes del actuador. Las instrucciones de seguridad y las indicaciones de aviso de las instrucciones de servicio se deben observar en todos los trabajos que se realicen en el actuador.
Índice Índice Página Instrucciones básicas para la conexión de bus de campo..........Conexión de bus de campo con topología lineal..............Conexión de bus de campo con topología de anillo............Ajuste de dirección de bus de campo (dirección del esclavo) mediante el menú del dispositivo..........................

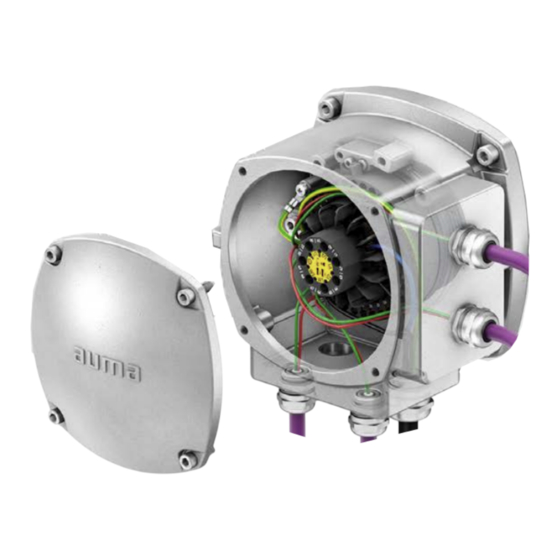

Instrucciones básicas para la conexión de bus de campo Instrucciones básicas para la conexión de bus de campo Para conectar cables de bus de campo, se debe abrir la conexión eléctrica en el Conexión eléctrica actuador. Véanse al respecto las instrucciones de servicio «Actuadores multivueltas TIGRON TR-M30X TR-M1000X»...
Conexión de bus de campo con topología lineal Conexión de bus de campo con topología lineal Figura 1: Topología lineal □ Canal 1: siguen otras estaciones de bus de campo ▣ Canal 2 (sólo con redundancia): siguen otras estaciones de bus de campo última estación del bus de campo ■...
Página 5
Conexión de bus de campo con topología lineal Conexión con terminales de soporte Si se utilizan cables rígidos (rígidos o trenzados), deben utilizarse terminales de soporte adicionales. Los terminales de soporte (terminales en fila) están montados sobre el bloque de terminales. Figura 4: Asignación de terminales de soporte: Canal 1 (1A/1B) [XK] Identificación de terminales según el diagrama de cableado (conexión del cliente):...
Conexión de bus de campo con topología de anillo Conexión de bus de campo con topología de anillo Figura 6: Topología de anillo □ Canal 1 ▣ Canal 2 ■ última estación del bus de campo Cable del bus de campo del dispositivo anterior (entrada) Cable de bus de campo al dispositivo siguiente (salida) En caso de topología de anillo se produce una terminación automática en Información...
Página 7
Conexión de bus de campo con topología de anillo Figura 8: Asignación de terminales de soporte (2 canales) [XK] Identificación de terminales según el diagrama de cableado (conexión del cliente) □ Canal 1 ▣ Canal 2 Cable del bus de campo del dispositivo anterior (entrada mediante canal 1) Cable del bus de campo al dispositivo siguiente (salida mediante canal 2)
Información: El menú Dirección esclavo MD2 M0409 está sólo disponible si el parámetro Redundancia M0800 está ajustado al valor Redundancia AUMA I. Con los ajustes Redundancia AUMA II y Redundancia de anillo, la dirección del segundo canal se asigna automáticamente: Dirección esclavo MD1 = Dirección esclavo MD2...
Información dancia M0800 está ajustado al valor Redundancia AUMA I. Con los ajustes Redun- dancia AUMA II y Redundancia de anillo, la dirección del segundo canal se asigna automáticamente: Dirección esclavo MD1 = Dirección esclavo MD2 Los menús Terminación bus can.1 M2566 y Terminación bus can.2 M2935 están Información...
Página 12
