5.1) Entfernung/Montage der kurzen
Klappe
Während diesen Vorgängen empfeh-
len wir, den Helm auf eine flache
Fläche zu legen.
Für den Einbau der kurzen Klappe
(Gestaltung 2), die Schrauben und das
Visier entfernen, wie im Paragr. 1.3
- "Entfernung/Montage des Visiers" be-
schrieben.

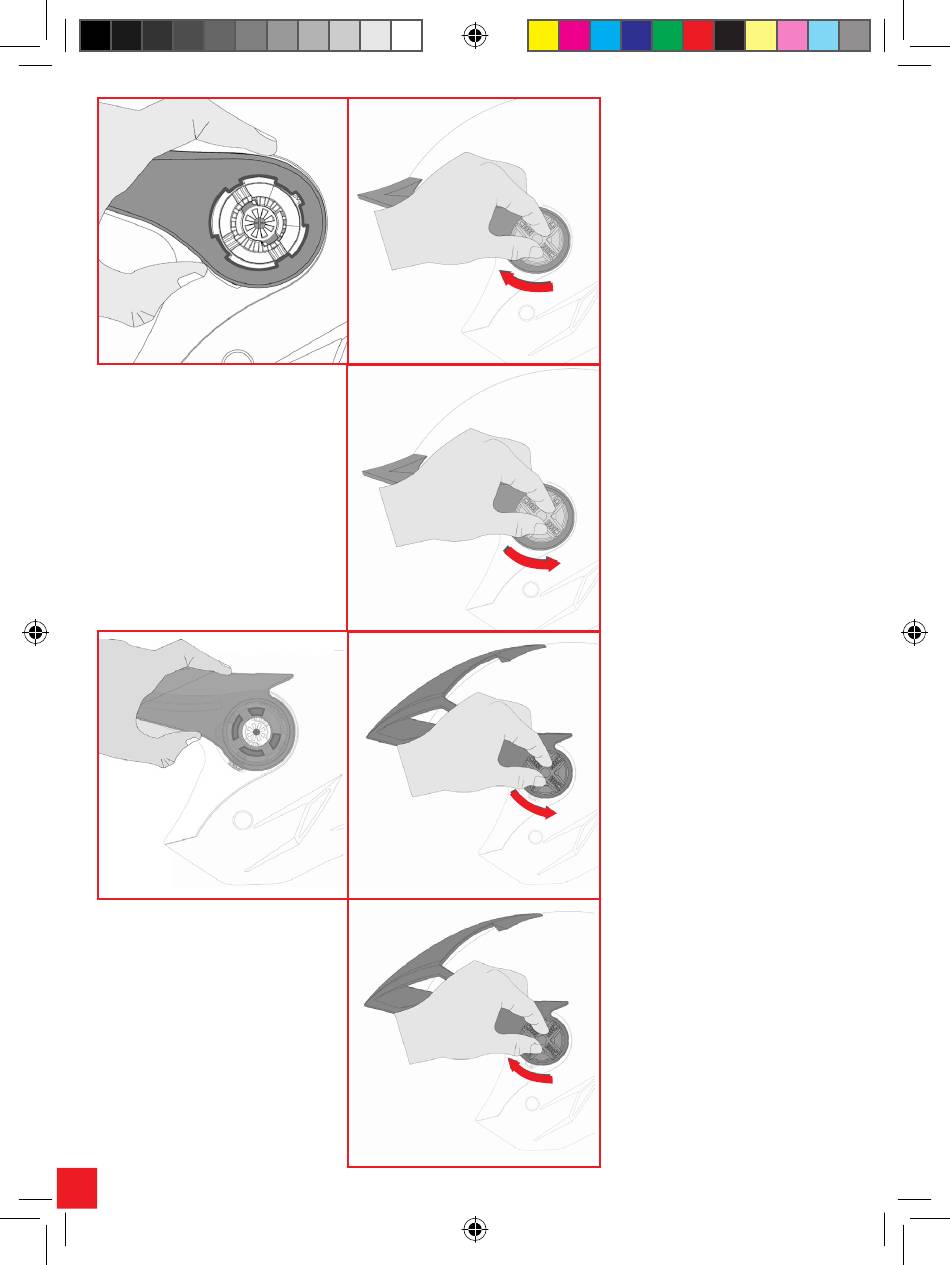

Dann, entsprechend der Darstellung
der folgenden Abbildung, folgender-
maßen vorgehen: Auf einer der beiden
Seitens des Helms die kurze Klappe so
einsetzen, dass die seitlichen Einsätze
mit den Sitzen der Grundbewegung
übereinstimmen (1). Die Klappe so
in diese Position lassen, die seitliche
Schraube so einsetzen, dass die beiden
Stifte in der Grundbewegung eingreifen
und die seitliche Schraube um 90° im
Uhrzeigersinn drehen (2). Die Vorgänge
(1) und (2) auch auf der anderen Seite
des Helms wiederholen.
Um die Klappe abzumontieren, den
Hinweisungen in folgender Abbil-
dung folgen:
Auf einer der beiden Seiten des Helms
die seitliche Schraube um 90° entge-
gen den Uhrzeigersinn drehen und sie
abnehmen. Die Vorgänge und auch auf
der anderen Seite des Helms wiederho-
len. Die Klappe herausziehen.
5.2) Entfernung/Montage der langen
Klappe
Während diesen Vorgängen empfehlen
wir, den Helm auf eine flache Fläche
zu legen.
Für den Einbau der langen Klappe (Ge-
staltung 3), die Schrauben und das Visier
entfernen, wie im Paragr. 1.3 - "Entfernung/
Montage des Visiers" beschrieben.
Dann, entsprechend der Darstellung der
folgenden Abbildung, folgendermaßen vor-
gehen: Auf einer der beiden Seitens des
Helms die lange Klappe so einsetzen, dass
die seitlichen Einsätze mit den Sitzen der
Grundbewegung übereinstimmen (1). Die
Klappe so in diese Position lassen, die
seitliche Schraube so einsetzen, dass die
beiden Stifte in der Grundbewegung ein-
greifen und die seitliche Schraube um 90°
GEGEN DEN UHRZEIGERSINN drehen
(2). Die Vorgänge (1) und (2) auch auf der
anderen Seite des Helms wiederholen.
Um die Klappe abzumontieren, den
Hinweisungen in folgender Abbildung
folgen: Auf einer der beiden Seiten des
Helms die seitliche Schraube um 90° IM
UHRZEIGERSINN drehen und sie ab-
nehmen. Die Vorgänge und auch auf der
anderen Seite des Helms wiederholen.
Die Klappe herausziehen.
