1.2) VIisiera
A viseira é em policarbonato à prova de riscos e é dotada de um aro de ligação que se insere nos encaixes da base do movi-
mento. O aro da viseira é, além disso, dotado de dentes que interagem com os dentes da base do movimento, para permitir a
estabilidade em abertura da viseira nas diversas posições.
1
1
34
Exe_Blade8_DEF 34
THIS HELMET'S SHELL IS MADE OF THERMOPLASTIC
THIS HELMET'S LINER IS MADE OF POLYSTIRENE (EPS)

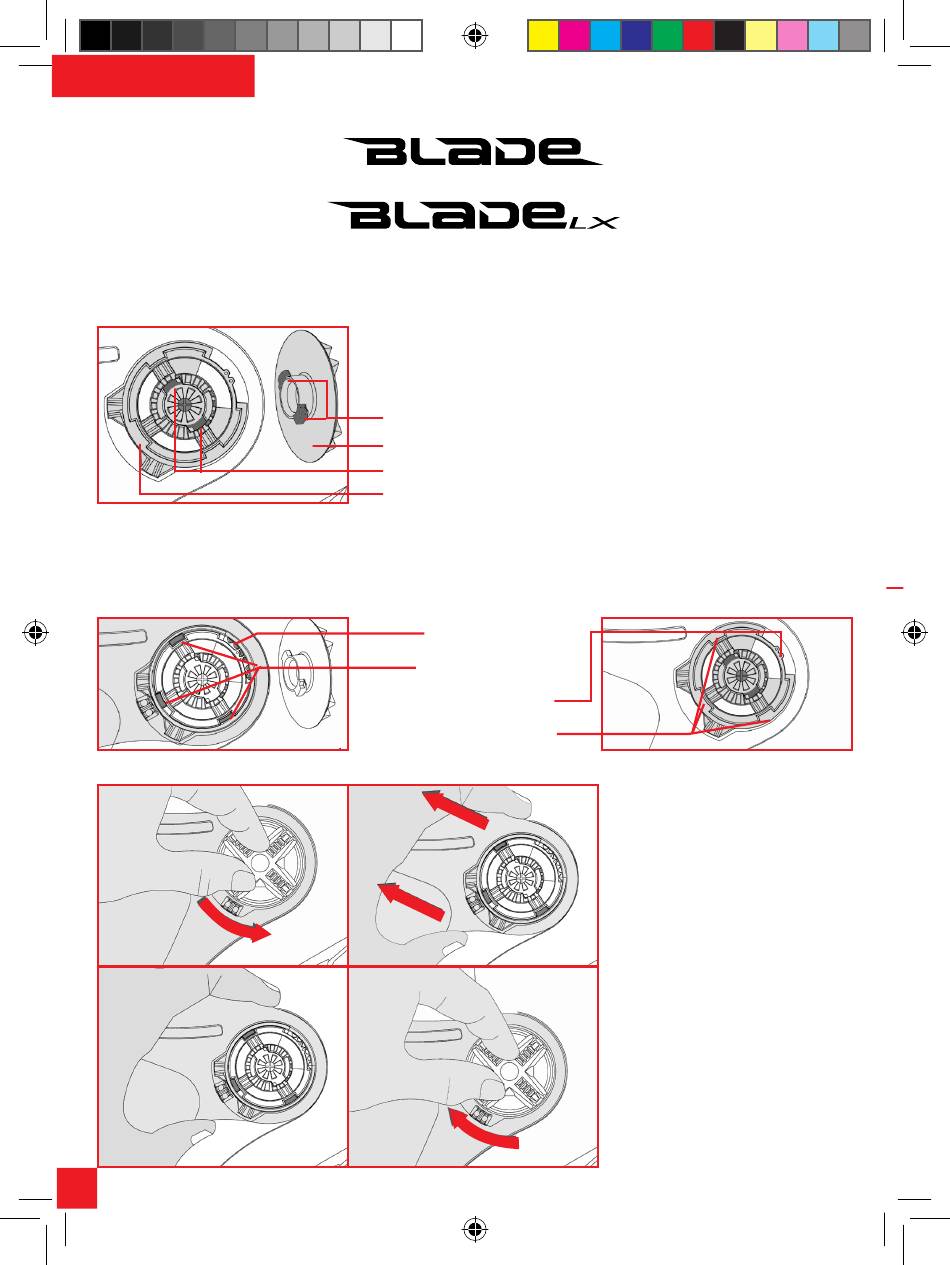

1.1) MECANISMO VISEIRA
É composto de uma base do mecanismo, aparafusada na calota na qual é fixado,
através de um par de pernos que se inserem nos encaixes, um parafuso com
inserção a baioneta.
Pernos parafusos laterais
Parafusos laterais
Sedes Parafusos laterais
Base movimento
Dentes viseira
Inserções viseira
Dentes base movimento
Sedes base movimento
2
2
1.3) REMOÇÃO/INSTALAÇÃO VISEIRA
Aconselha-se executar as operações que
se seguem apoiando o capacete numa
superfície plana.
Para remover a viseira, seguir as indicações
da figura seguinte: partindo de um dos dois
lados do capacete, rodar 90° o parafuso
lateral no sentido anti horário (1) e removê-la.
Levantar a viseira até que corresponda às
inserções da viseira com os encaixes na base
do movimento. Repetir as operações também
do outro lado. Extrair a viseira (2).
Para instalar a viseira, seguir as indi-
cações da figura seguinte: partindo de
um dos dois lados do capacete, inserir a
viseira de forma que as inserções late-
rais coincidam com os encaixes da base
do movimento (1). Mantendo a viseira
na posição, inserir o parafuso lateral de
forma que os dois pernos se insiram nos
ganchos da base do movimento e rodar
90° o parafuso lateral no sentido horário
(2). Repetir as operações também do
outro lado. Baixar a viseira e verificar o
bom funcionamento.
