1
1
NB Bei der Gestaltung nur Außenschale (Gestaltung 1), Außenschale + kurze Klappe (Gestaltung 2), Außenschale + lange
Klappe (Gestaltung 3), Außenschale + Visier (4) werden die Schrauben mit Bajonetteingriff GEGEN DEN UHRZEIGERSINN
abgeschraubt und IM UHRZEIGERSINN festgezogen.
Bei der Gestaltung Außenschale + lange Klappe (Gestaltung 3) und Außenschale + Visier + lange Klappe (Gestaltung
5) werden die Schrauben mit Bajonetteingriff IM UHRZEIGERSINN abgeschraubt und GEGEN DEN UHRZEIGERSINN
festgezogen
Exe_Blade8_DEF 33
2
3
2

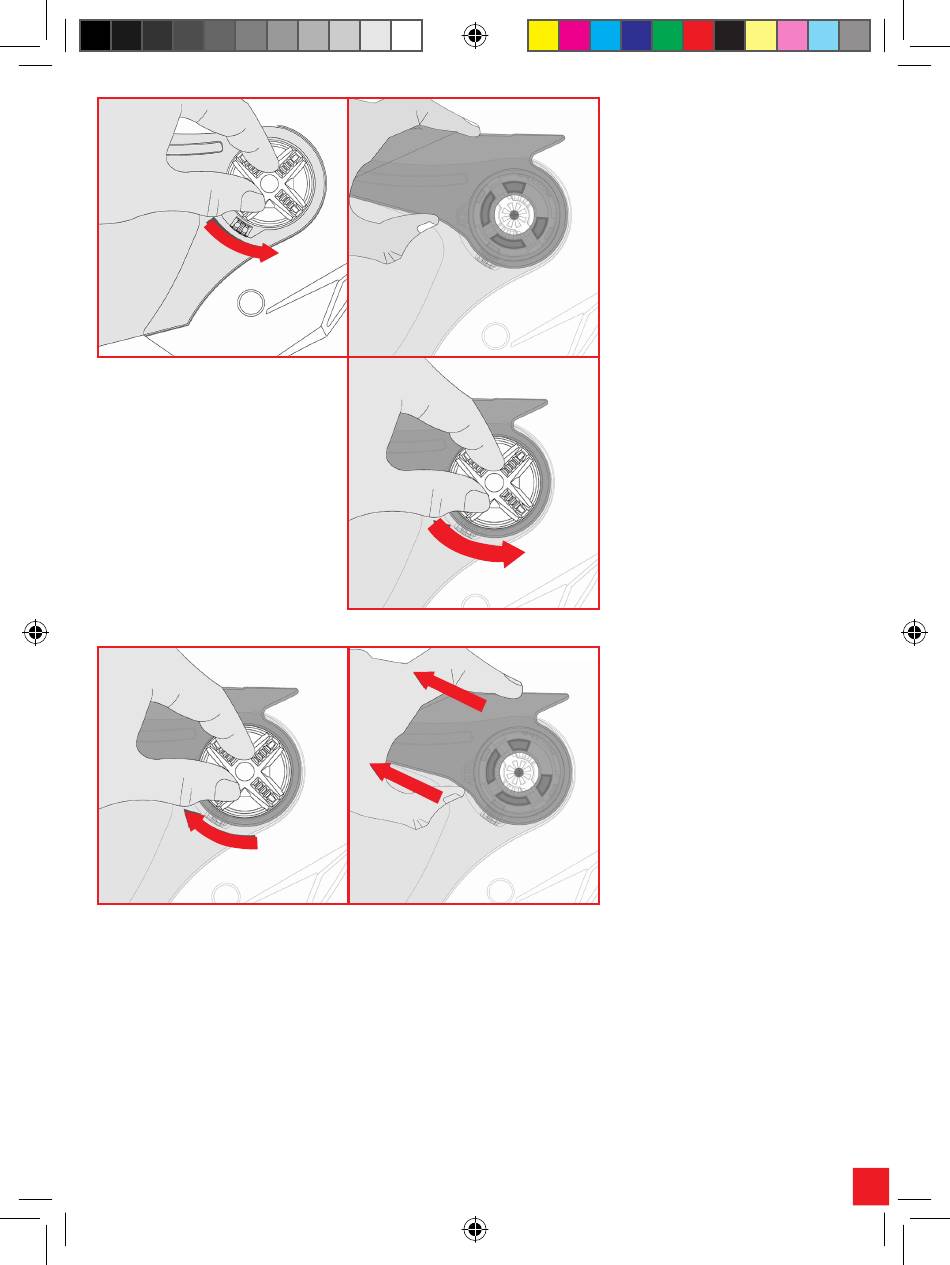

Um die Klappe zusammen mit dem
Visier einzubauen (Gestaltung 5), den
Hinweisungen in folgender Abbildung
folgen: Das Visier in vollständig herun-
tergeklappten Position halten, auf einer
der beiden Seiten des Helms die seitli-
che Schraube gegen den Uhrzeigersinn
um 90° drehen (1) und sie abnehmen.
Die Vorgänge auch auf der anderen
Seite wiederholen. Auf einer der beiden
Seiten des Helms, die lange Klappe so
einsetzen, dass die seitlichen Einsätze
mit der Sitz des Bewegungssystemes
übereinstimmen (2). Die Klappe so
in diese Position lassen, die seitliche
Schraube so einsetzen, dass die bei-
den Stifte in der Grundbewegung ein-
greifen und die seitliche Schraube um
90° gegen den Uhrzeigersinn drehen
(3), um sie festzuziehen. Die Vorgänge
(2) und (3) auch auf der anderen Seite
des Helms wiederholen
NB Die Gestaltung Visier + Klappe ist
nur mit der langen Klappe möglich.
Um die Klappe mit dem montierten Vi-
sier abzunehmen, den Hinweisungen
in folgender Abbildung folgen: Mit dem
vollständig heruntergeklappten Visier,
auf einer der beiden Seiten des Helms
die seitliche Schraube um 90° im Uhrzei-
gersinn drehen (1) und sie abnehmen.
Die Vorgänge und auch auf der anderen
Seite des Helms wiederholen. Die Klap-
pe herausziehen (2).
