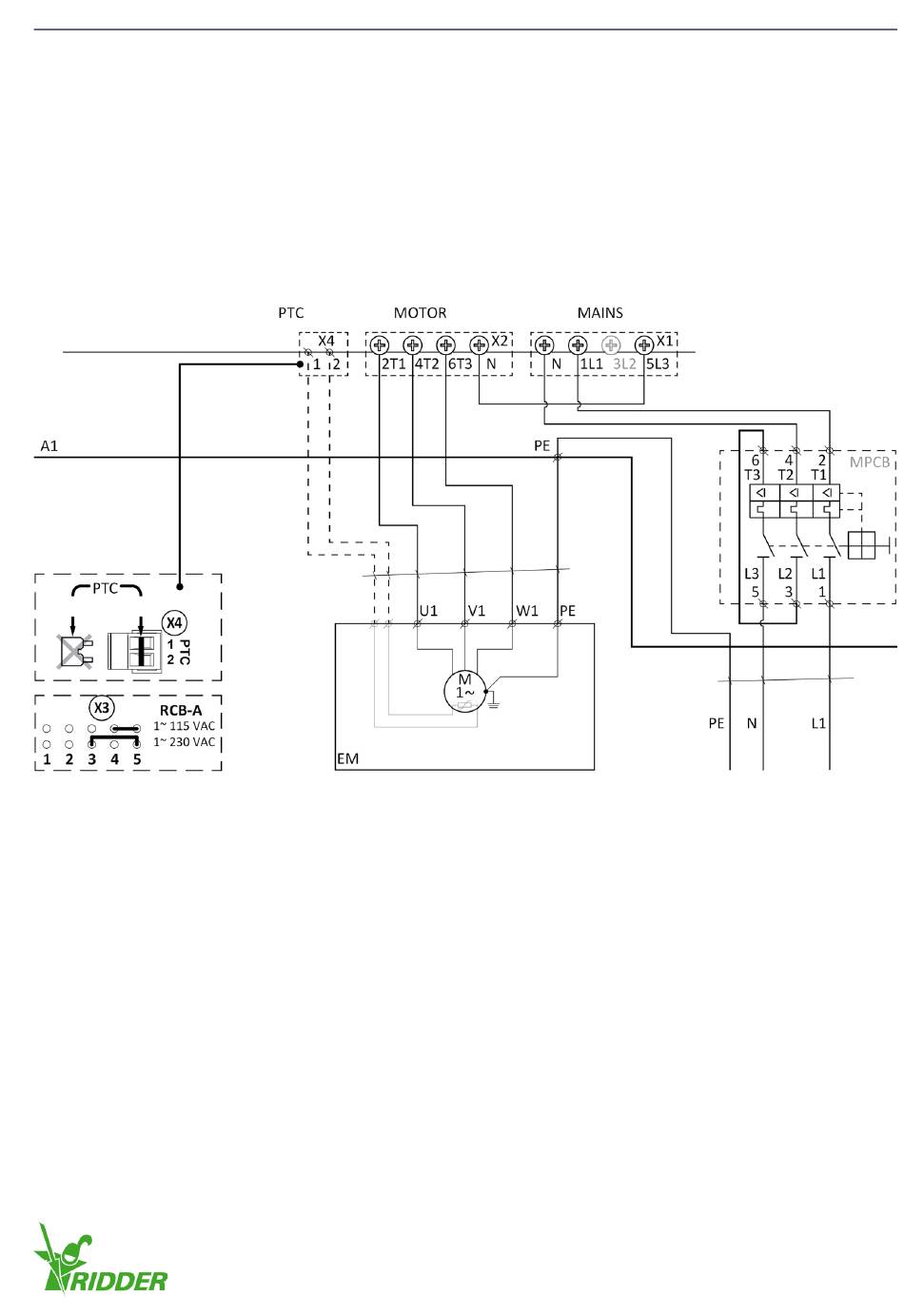

5.6 Motor eléctrico monofásico 3 cables (115-230 V CA)
• Compruebe que la configuración (RCB-A) en X3 (TRANSFORMER) coincida con la tensión de
alimentación.
• Conecte el motor eléctrico (EM) a X2 (MOTOR).
• Si es aplicable, retire el puente de X4 y conecte el EM a X4 (PTC).
• Si la unidad tiene un MPCB integrado, asegúrese de cambiar las conexiones estándar trifásicas a
conexiones monofásicas. El diagrama de §5.5 (X1) debe cambiarse al diagrama de §5.6 (X1, X2,
MPCB).
• Conecte la tensión de alimentación al MPCB (si es aplicable) o X1 (MAINS), y PE (tierra de
protección).
Circuito impreso de control A2
SÍ
NO
(entrada)
6 x 1,5 mm²
Ridder Drive Systems B.V.
T +31 (0)341 416 854 - F +31 (0)341 416 611 - I ridder.com
(salida)
(entrada)
19
3 x 1,5 mm²
