Cumpla los procedimientos que se indican a continuación:
• §7.2 Comprobación: Sentido de conmutación del interruptor de límite (RSU/RLS);
• §7.3 Comprobación: Sentido de accionamiento del control automático (ACS)
• §7.4 Comprobación: Sentido de accionamiento del control manual (MC).
Véase el manual del producto del motorreductor Ridder utilizado en ridder.com para ajustar las
posiciones finales.
7.2 Comprobación: Sentido de conmutación del interruptor de límite (RSU/RLS)
1. Utilice el control manual (MC) (si está conectado) o el sistema de control automático (ACS).
Permita que el motorreductor gire en un sentido que no provoque daños en el sistema
accionado.
2. Asegúrese de que el motorreductor gira en la dirección correcta para que el interruptor de
funcionamiento desconecte el motor.
CORRECTO: vaya al paso 5.
INCORRECTO: desenergice el sistema. Vaya al paso 3.

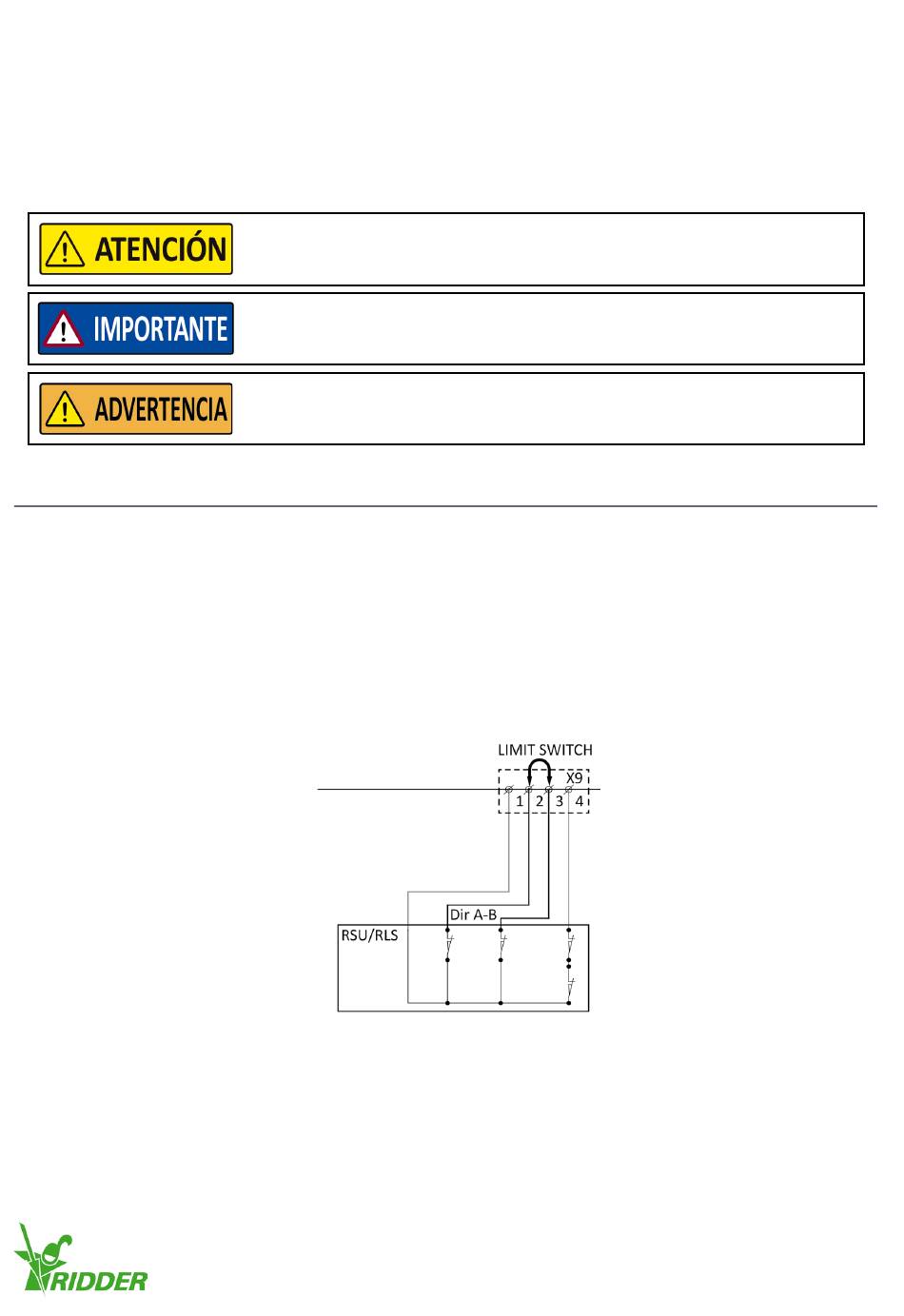

3. Intercambie las conexiones 2 y 3 del conector X9.
4. Energice el sistema. Vaya al paso 1.
5. Se ha completado el procedimiento de comprobación del sentido de conmutación.
No deben superarse los límites del sistema. Esto previene daños o
Antes de poner el sistema en marcha, el instalador siempre debe
comprobar que el interruptor de límite está correctamente ajustado.
Compruebe que el sistema no esté bloqueado antes de ajustar el
sistema de interruptor de límite. Esto previene daños o lesiones.
Circuito impreso de control A2
Ridder Drive Systems B.V.
T +31 (0)341 416 854 - F +31 (0)341 416 611 - I ridder.com
lesiones.
