Elcometer 138 Manual Del Usuario
  1. Manuales
  2. Marcas
  3. Elcometer Manuales
  4. Instrumentos de Medición
  5. 138
  6. Manual del usuario
Elcometer 138 Manual Del Usuario

Elcometer 138 Manual Del Usuario

Ocultar thumbs Ver también para 138:

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 50

Enlaces rápidos

Descargar este manual
All manuals and user guides at all-guides.com
R
User Guide

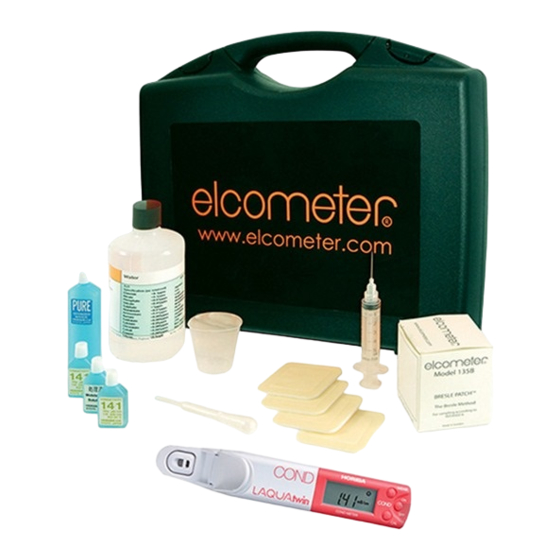

Elcometer 138
