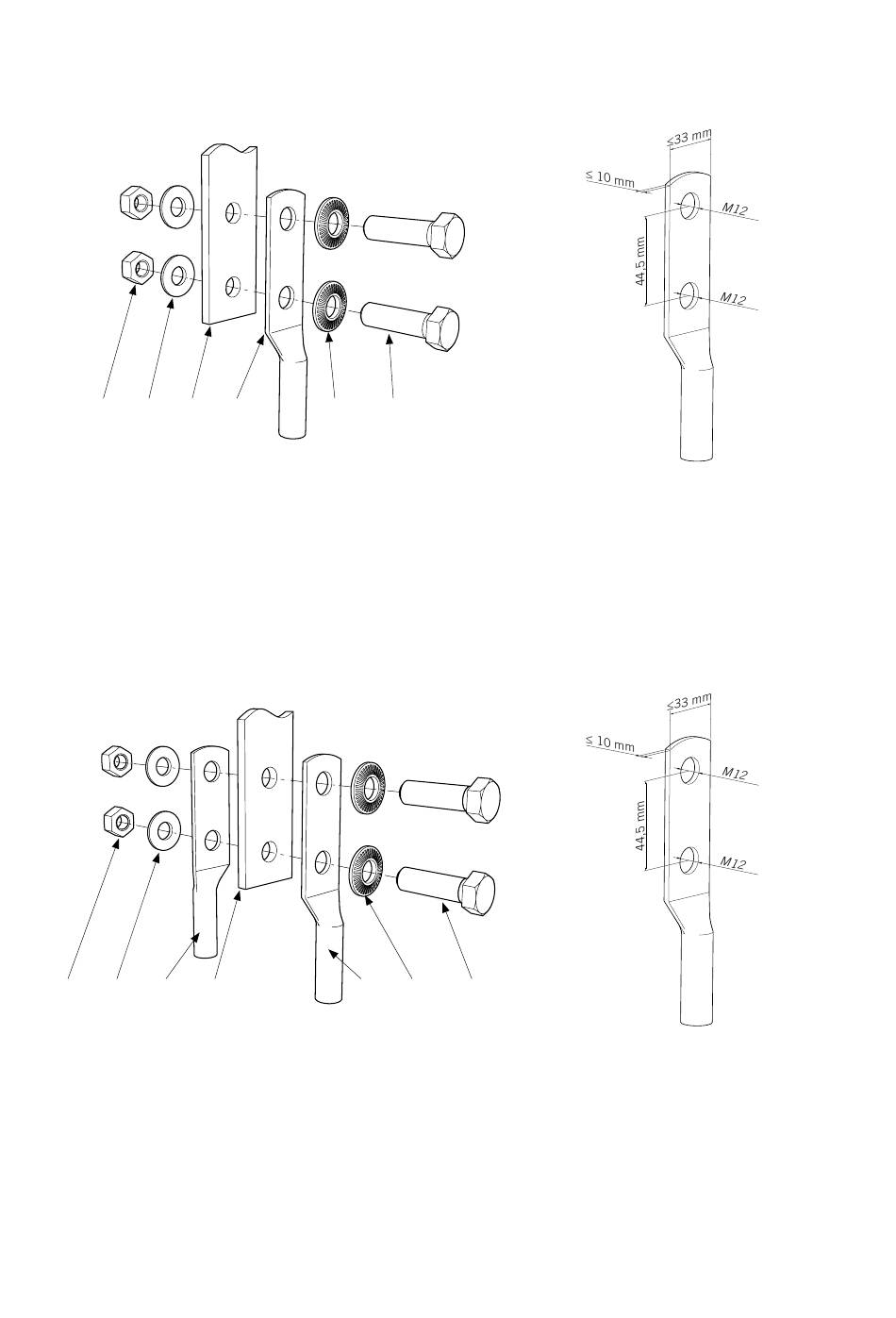

Conexión de DC mediante un terminal de dos orificios
E
B
D
A.
Tornillo M12 cabeza hexagonal.
B.
Arandela M12.
C.
Terminal. Diámetro del orificio para M12, grosor máximo de 10 mm, anchura máxima de 33 mm,
distancia vertical entre orificios de 44,5 mm.
D.
Pletina de conexión.
E.
Tuerca M12.
Conexión de DC mediante dos terminales de dos orificios
E
B
C
A.
Tornillo M12 cabeza hexagonal.
B.
Arandela M12.
C.
Terminal. Diámetro del orificio para M12, grosor máximo de 10 mm, anchura máxima de 33 mm,
distancia vertical entre orificios de 44,5 mm.
D.
Pletina de conexión.
E.
Tuerca M12.
62
C
B
D
C
A
B
A
ABK2041IQC01_ - Manual de instalación y uso
Conexión de DC
