34 - ESQUEMA DE UNIONES DE LA FOTOCÉLULA
La fotocélula utilizada en la central puede ser con contactos NA (nor-
malmente abiertos) o NF (normalmente cerrados).
Coloque la llave PROG en la posición según indicado en la figura
abajo y presione el botón LEARN de acuerdo con la configuración
para fotocélula.
Una vez seleccionado, regrese la llave PROG a la posición OFF
(todo hacia abajo) para que la central guarde la configuración.

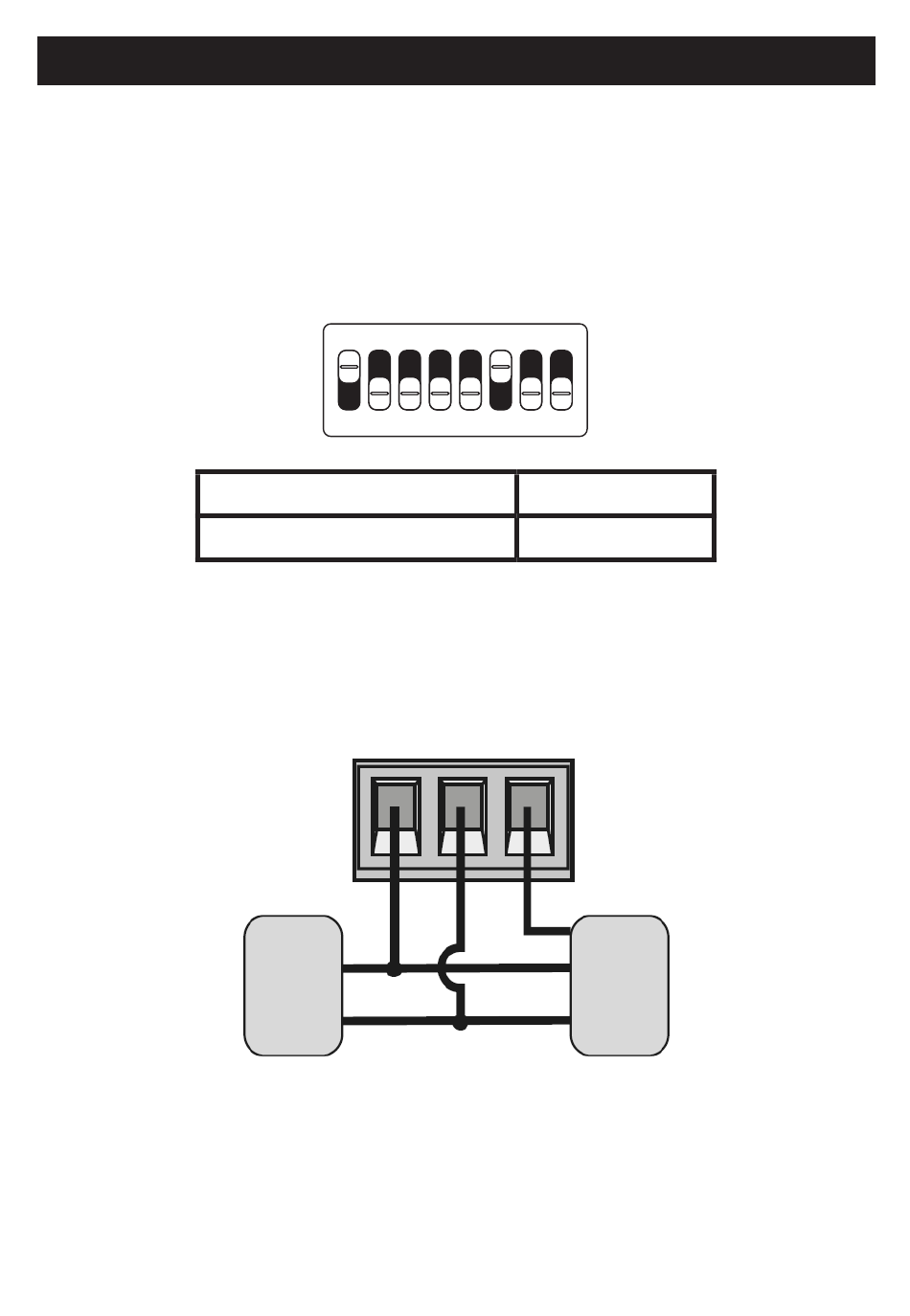

A continuación se muestra el diagrama de conexión:
ATENCIÓN: El uso de fotocélula como dispositivo de seguridad es
obligatorio!
ON
1 2
LED parpadea 1 vez
LED parpadea 2 veces Fotocélula NF
12V GND
TX
DP
3 4 5 6 7 8
Fotocélula NA
FTC
