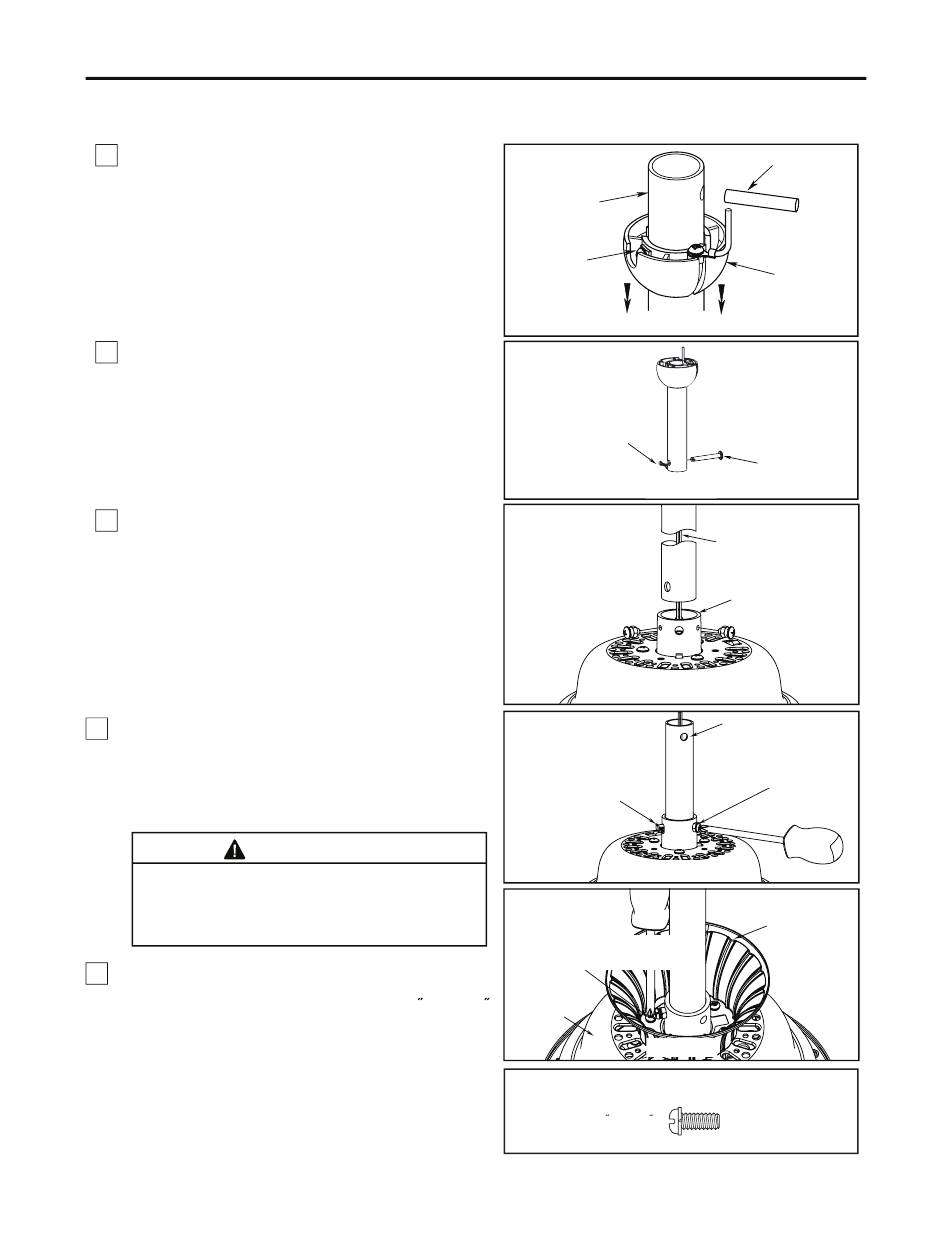

Cómo ensamblar el ventilador de techo
1.
Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 7
(Figura 1).
2
Retire el clip de horquilla y pasador de horquilla de
.
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
3.
Afloje los dos tornillos de fijación del soporte del
barral Introduzca los cables de color negro, azul y
blanco a través de la varilla. (Figura 3)
4.
Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije los dos tornillos de presión y las
tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
ADVERTENCIA
Es fundamental que instale correctamente el pasador
de horquilla en el soporte de la varilla, y que ajuste
firmemente los tornillos de fijación y las tuercas. El
incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
5. Introduzca los cables a través de la cubierta de
acoplamiento del motor e instale el acoplador en la
unidad del motor utilizando los tornillos 3/16 - 24 x 3/8 .
(Figure 5)
