Resumen de contenidos para Samsung SRD-873D

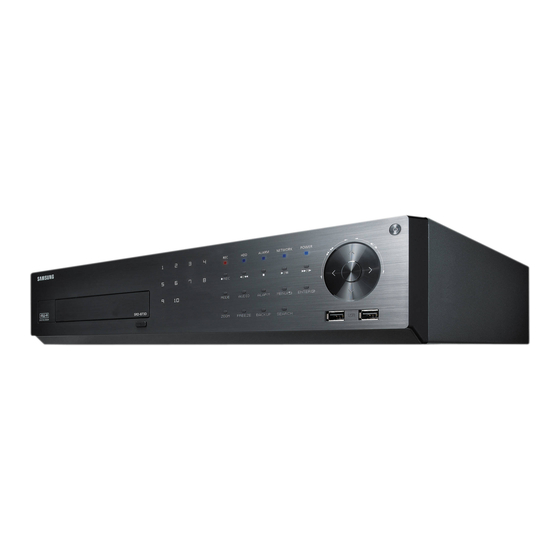

- Página 1 DVR DE 8 CANALES/ 16 CANALES Manual del usuario SRD-873D/1653D/1673D...
- Página 2 Samsung Techwin hace lo máximo por verificar la integridad y exactitud del contenido de este documento, pero no se proporciona ninguna garantía formal. El uso de este documento y los resultados posteriores será total responsabilidad del propio usuario. Samsung Techwin se reserva el derecho a cambiar el contenido de este documento sin aviso previo.
-
Página 3: Descripción General
descripción general INSTRUCCIONES IMPORTANTES DE SEGURIDAD Lea estas instrucciones de funcionamiento detenidamente antes de utilizar la unidad. Siga las instrucciones de seguridad que se incluyen a continuación. Tenga estas instrucciones de funcionamiento a mano para referencia futura. Lea estas instrucciones. Conserve estas instrucciones. -
Página 4: Antes De Comenzar
• SAMSUNG posee los derechos de autor sobre este manual. • Este manual no se puede copiar sin el consentimiento previo por escrito de SAMSUNG. • Reclinamos cualquier responsabilidad sobre cualquier pérdida que sufra el aparato debido a que ha sido utilizado de manera incorrecta o que ha incumplido las instrucciones incluidas en este manual. -
Página 5: Temperatura De Funcionamiento
Temperatura de funcionamiento TEl intervalo de temperatura en el que este producto funciona correctamente es de 0°C ~ 40°C (32°F ~ 104°F). Es posible que este producto funcione correctamente si lo pone en funcionamiento después de haber estado guardado durante mucho tiempo en un lugar cuya temperatura es inferior a la de los intervalos recomendados. -
Página 6: Tabla De Contenido
descripción general ÍNDICE Instrucciones importantes de seguridad DESCRIPCIÓN GENERAL Antes de comenzar Índice Características Nombres de componentes y funciones (Parte frontal) Nombres de componentes y funciones (Parte posterior) Mando a distancia INSTALACIÓN Comprobación del entorno de instalación Instalación en bastidor Instalación del disco duro CONEXIÓN A OTRO DISPOSITIVO Conexión de dispositivos externos... - Página 7 Buscar BUSCAR Y REPRODUCIR Reproducción WEB VIEWER Introducción sobre web viewer Conexión de web viewer Utilización de live viewer Control de una cámara de red conectada Utilización de search viewer Configuración del visor 110 Acerca de 111 Mobile Viewer BACKUP VIEWER 112 Visor de copia de seguridad SEC APÉNDICE 114 Especificaciones del producto...
-
Página 8: Características
descripción general CARACTERÍSTICAS El producto emplea codificación de vídeo H.264 para 8 o 16 canales de entrada de cámaras, y admite grabación y reproducción simultánea desde o hacia el disco duro de 8 o 16 canales de entrada de audio. Y también admite conectividad de red, facilitando la supervisión remota desde un PC remoto mediante la transferencia de datos de vídeo y audio. - Página 9 Descripción General Desembale el producto y colóquelo sobre una superficie plana o en el lugar en el que se va a instalar. Compruebe que además de la unidad principal se incluyan los elementos siguientes. Cable de alimentación Mando a distancia / Ratón Manual del usuario o Manual rápido Pila del mando a distancia (AAA)
-
Página 10: Nombres De Componentes Y Funciones
NOMBRES DE COMPONENTES Y FUNCIONES (PARTE FRONTAL) SRD-873D SRD-1653D/1673D Nombres de componentes Funciones Se utiliza para seleccionar los números de canal directamente en modo en directo, o los Canal números en el modo de entrada numérica. Inicia o finaliza la grabación. -
Página 11: Uso De Jog Shuttle
Nombres de componentes Funciones Se utiliza para cambiar el valor o para mover el cursor arriba/abajo/izquierda/derecha (▲▼◄ ►). Botón de dirección y selección Selecciona una opción de menú o ejecuta el menú seleccionado. Cuando aparece una barra de desplazamiento en cada menú, actúa como una barra de desplazamiento. -
Página 12: Nombres De Componentes Y Funciones (Parte Posterior)
Puerto de señal de entrada de audio (terminal RCA) y puerto para el cable alargador de AUDIO IN audio opcional. - ALARM IN : puerto de entrada de alarma. SRD-873D : 1~8 CH ALARM SRD-1653D/1673D : 1~16 CH - ALARM RESET : puerto de reinicialización de alarma. -
Página 13: Video Out
Nombres de componentes Funciones Encendido Puerto de conexión de alimentación VIDEO OUT Puerto de salida de señal de video compuesto (conector de tipo VGA). SERIAL Puerto serie para conectar a un dispositivo a POS. SPOT 1/2 Tipo BNC de puerto de salida para la señal de Spot. VIDEO IN Puerto de entrada de señal de video compuesto (conector de tipo BNC). -
Página 14: Mando A Distancia
descripción general MANDO A DISTANCIA SEARCH BACKUP Muestra el menú de búsqueda. Muestra el menú de copia de seguridad. OPEN/CLOSE Abre y cierra la bandeja del CD. MODE Cambia el modo de pantalla. Activa la función de DVR. POWER Muestra la pantalla emergente de salida. NÚMERO [0~ + 10] Se utiliza como las teclas de entrada numérica o muestra un solo canal... -
Página 15: Utilización Del Botón Numérico
Utilización del botón numérico CANAL 1-9 Pulse cada botón entre 1 y 9. Pulse primero el botón [ + 10] y pulse de nuevo el botón 0 antes de que pasen 3 segundos. CANAL 10 Pulse primero el botón [ + 10] y pulse de nuevo cualquier botón entre el 1 y el 6 antes de CANAL 11-16 que pasen 3 segundos. -
Página 16: Instalación
instalación Antes de utilizar el producto tenga en cuenta la siguiente información. • No utilice el producto en exteriores. • No derrame agua ni líquidos en la parte de las conexiones del aparato. • No someta al sistema a fuerza excesiva ni a impactos. •... -
Página 17: Instalación En Bastidor
INSTALACIÓN EN BASTIDOR Instale el soporte-bastidor como se muestra en la figura y, a continuación, apriete los tornillos en ambos lados (2 tornillos en cada lado). Fije los tornillos para que no se aflojen por causa de las vibraciones. Precauciones al instalar el bastidor Para instalar varios DVR en el bastidor, asegúrese de separar el PIE en la parte inferior de cada DVR. -
Página 18: Precauciones Sobre La Instalación Del Disco Duro
instalación Precauciones sobre la instalación del disco duro 1. Al añadir un disco duro nuevo, asegúrese de apretar bien los tornillos y utilizar los componentes apropiados en caso de que sea necesario fijar el disco duro.De lo contrario, es posible que el producto se dañe no funcione correctamente. - Página 19 3. Coloque el DD en el soporte y apriete los tornillos de ambos lados para fijarlo. 4. Alinee el soporte con el DD instalado con la guía de la caja, empuje hacia la placa y conecte a los puertos de alimentación y de datos de la placa.
-
Página 20: Instalación Del Dd Mediante La Separación Del Panel Posterior
instalación • Instalación del DD mediante la separación del panel posterior 1. Quite los tornillos del panel posterior y tire del gancho del panel para separarlo. 2. Separe el soporte del DD empujándolo hacia atrás. 3. Coloque el DD en el soporte y apriete los tornillos de ambos lados para fijarlo. - Página 21 4. Alinee el soporte con el DD instalado con la guía de la caja, empuje hacia la placa y conecte a los puertos de alimentación y de datos de la placa. 5. Coloque el panel posterior y apriete los tornillos para fijarlo. Español _21...
-
Página 22: Conexión A Otro Dispositivo
conexión a otro dispositivo CONEXIÓN DE DISPOSITIVOS EXTERNOS Las siguientes imágenes están basadas en el modelo SRD-1673D. AC 100-240V~IN eSATA HDD SPOT2 SPOT1 HDMI VIDEO OUT AUDIO IN (VGA) AUDIO OUT VIDEO IN CONEXIÓN DE USB 1. De fábrica, se facilita un puerto USB para conexión externa. 2. -
Página 23: Conexión De Un Dispositivo Pos
Dispositivo POS”, pulse el botón <Conf. de disposit. POS> y ajuste <Vel. baudios, Paridad, Datos> (Página 57) CONEXIÓN DE LA ENTRADA/SALIDA DE ALARMA El puerto de Entr./Sal. de alarma en la parte posterior se compone de lo siguiente. SRD-873D Sensores Alarma • ALARM IN 1 ~ 8 : puerto de entrada de alarma •... -
Página 24: Alarm Reset
conexión a otro dispositivo SRD-1653D/1673D Sensores Alarma • ALARM IN 1 ~ 16 : puerto de entrada de alarma • ALARM RESET: al recibir la señal de reinicialización de alarma, el sistema cancela la entrada de alarma actual y reanuda la detección. •... -
Página 25: Conexión Del Dispositivo Rs
CONEXIÓN DEL DISPOSITIVO RS-485 Conecte el dispositivo [TX/RX +, –] a través del puerto posterior. Teclado de sistema cámara PTZ Puede conectar y controlar la cámara PTZ que posibilita la comunicación RS-485. Compruebe primero si el dispositivo RS-485 es compatible el producto. ... -
Página 26: Conexión A La Red Utilizando Un Enrutador
conexión a otro dispositivo Conexión a la red utilizando un enrutador Enrutador de banda ancha Módem xDSL o de Módem xDSL o de cable cable PC remoto externo Servidor DDNS (Centro de datos) Conexión a Red a través de PPPoE Cable Ethernet RJ-45 (Cable directo) MÓDEM PPPoE... -
Página 27: Introducción
directo INTRODUCCIÓN Inicio del sistema 1. Conecte el cable de alimentación a la parte posterior del producto. 2. Toque y mantenga presionado el botón de encendido durante 2 segundos. Tarda unos 10 segundos mostrar la pantalla de inicio tras iniciar. -
Página 28: Apagado Del Sistema
directo Apagado del sistema Puede apagar el sistema sólo si ha iniciado sesión en el DVR. Necesita permiso para apagar el sistema si no inicia sesión como admin. 1. Sostenga el botón [POWER] del panel frontal o del mando 2012-01-01 01:10:25 a distancia durante más de 2 segundos, o haga clic en el botón derecho y presione <Apagar>. -
Página 29: Bloqueo De Todos Los Botones
La contraseña predeterminada puede estar expuesta a riesgos de piratería, por lo que recomendamos que cambie la contraseña después de instalar el producto. Establezca la contraseña de su red inalámbrica si utiliza al producto con un enrutador inalámbrico. Si no se protege con contraseña ni se utiliza una contraseña de enrutador inalámbrico de forma predeterminada puede exponer los datos de vídeo a una posible amenaza. -
Página 30: Configuración De La Pantalla En Directo
directo CONFIGURACIÓN DE LA PANTALLA EN DIRECTO Iconos de la pantalla en directo Puede comprobar el estado o el funcionamiento del DVR con los iconos de la pantalla en directo. 2012-01-01 01:10:25 CAM 01 CAM 01 Nombres de componentes Funciones Fecha, hora actuales Muestra la hora y fecha actuales. -
Página 31: Información De Errores
Nombres de componentes Funciones Aparece si no se ha realizado ninguna entrada siempre y cuando la cámara esté Estado de entrada definida en <ENC>. de vídeo No aparecerá nada en pantalla si la cámara está definida en <APAG>. Nombre de cámara/canal Muestra el nombre de la cámara y el canal cambiado, si hay alguno. -
Página 32: Menú De Modo De División
directo Menú de modo de división El menú contextual en modo de división difiere, dependiendo de si se ha iniciado sesión o no. 2012-01-01 01:10:25 Modo escena Salida Puntual 1 Salida Puntual 2 Audio Des. Congelar Detener alarma Grab. -
Página 33: Menú Del Modo Única
Menú del modo Única El menú del modo Única sólo está disponible en el modo Única. El menú contextual del modo de un canal en modo de división es diferente del menú del modo Única. 2012-01-01 01:10:25 Pantalla completa Salida Puntual 1 ... -
Página 34: Visualización Del Menú Del Lanzador
Si no se realiza ninguna entrada durante 10 segundos, el menú desaparecerá. Al menú del Lanzador se puede acceder sólo utilizando el ratón Los modelos SRD-873D no admiten el modo de división de pantalla en 16. 2012-01-01 01:10:25 2012-01-01 01:10:25 Menú... -
Página 35: Modo Directo
Pulse el botón [MODE] del panel frontal o del mando a distancia para cambiar el modo de forma secuencial de las opciones de menú del lanzador. Los modelos SRD-873D no admiten el modo de división en 16. CH10 CH11... -
Página 36: Cambio Manual
directo Cambio manual Pulse el botón izquierda/derecha del panel frontal o del mando a distancia. o bien haga clic en la tecla de flecha <◄/►> para pasar al siguiente modo de división. • Si se pulsa el botón derecho [►] en el modo de división en 9: Modo de división en 9 (CAN 1~9) ... -
Página 37: Salida Puntual
Cambio al modo Única En un modo de división, seleccione y haga doble clic en el canal que desee para cambiar a su modo Única. Pulse el número que corresponde al canal que desee en el panel frontal o en el mando a distancia para cambiar a su modo Única. -
Página 38: Zoom
directo ZOOM Sólo está disponible en el modo Directo de vista Única. En modo Única, seleccione el área que desee y utilice la función Zoom para ampliarla dos veces. 1. Seleccione <Ac. zoom> en el menú haciendo clic con el botón derecho. Pulse el botón [ZOOM] del panel frontal o del mando a distancia, o bien simplemente haga clic en <... -
Página 39: Supervisión De Eventos
SUPERVISIÓN DE EVENTOS Esto mostrará el canal en sincronización con un evento específico (Sensor/Movimiento/Pérdida de vídeo) si ocurre. En “Supervisar > Visualiz. eventos”, defina la supervisión de eventos en ENC/APAG y especifique el tiempo de visualización del evento. (Página 58) •... -
Página 40: Configuración Del Sistema
menú princ. Puede configurar las propiedades del sistema, los dispositivos y las opciones de grabación, evento, copia de seguridad y red. CONFIGURACIÓN DEL SISTEMA Puede configurar Fecha/Hora/Idioma, Permiso, Propiedades del sistema y Registro. Fecha/Hora/Idioma Puede comprobar y configurar la fecha/hora y las propiedades relacionadas con la hora, así como el idioma utilizado para la interfaz en pantalla. -
Página 41: Ajuste De Vacaciones
- Servidor de hora: introduzca una IP o una dirección URL Fecha/Hora/Idioma del servidor de hora. Fecha/Hora/Idioma Vacaciones - Hora última sincr.: muestra la hora de sincronización más Date Conf. de sincronización de hora 2011 -01-01 YYYY-MM-DD reciente del servidor de hora seleccionado. ... -
Página 42: Gestión De Permisos
menú princ. Gestión de permisos Puede definir los permisos de cada usuario sobre las funciones y ajustes específicos del DVR. Ajuste del Administrador Puede definir y cambiar el ID y contraseña del Administrador. El administrador puede utilizar y definir todas las opciones de menú y funciones. El uso del ratón puede ayudarle a configurar fácilmente. -
Página 43: Ajuste Del Grupo
Ajuste del grupo Puede crear un grupo de usuarios y configurar los permisos de un grupo de usuarios. Puede registrar un usuario para cada grupo en <Usuario>. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Gestión de permisos <Sistema>... -
Página 44: Para Restringir Los Permisos De Usuario
menú princ. Para restringir los permisos de usuario Si el administrador restringe todos los permisos de un grupo añadido, los usuarios que pertenecen a dicho grupo sólo pueden acceder a los menús mínimos predeterminados y pueden cambiar sólo la propia contraseña de usuario. -
Página 45: Ajuste Del Usuario
Ajuste del usuario Puede añadir un usuario y editar información de un usuario registrado. Es posible añadir usuarios sólo si se ha creado un grupo en el menú <Grupo>. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Gestión de permisos <Sistema>... -
Página 46: Gestión Del Sistema
menú princ. • Entr. manual de ID : solicita la introducción manual del ID de usuario para el proceso de inicio de sesión. - Marcado ( ) : encierra los ID de usuario registrados entre los símbolos [ ] Utilice el teclado virtual para introducir el Inic. -
Página 47: Actualización Del Software
• Actualización del software 1. Conecte un dispositivo en el que almacenar el software que se va a actualizar. (El reconocimiento del dispositivo puede tardar unos 10 segundos.) Entre los dispositivos actualizables se incluye la memoria USB, CD/DVD y el dispositivo de red. ... -
Página 48: Configuración
menú princ. Configuración Puede copiar e importar los ajustes del DVR utilizando un soporte de almacenamiento. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Gestión del sistema <Sistema> para ir a <Gestión del sistema> y pulse el Confi... -
Página 49: Registro De Eventos
Registro de eventos El registro de eventos muestra los eventos grabados por la aparición de alarmas, detecciones de movimiento y pérdida de vídeo. También muestra el registro y el indicador de tiempo. El uso del ratón puede ayudarle a configurar fácilmente. 1. -
Página 50: Ajuste Del Dispositivo
menú princ. AJUSTE DEL DISPOSITIVO Puede configurar la cámara, el dispositivo de almacenamiento, el dispositivo remoto, el dispositivo POS y el monitor. Cámara Ajuste de la cámara Puede definir el vídeo, el audio, el nombre del canal y el tiempo de secuencia fija de una cámara. El uso del ratón puede ayudarle a configurar fácilmente. -
Página 51: Para Definir La Zona Privada
• N. canal: se admiten hasta 15 caracteres incluidos espacios en blanco. (El primer carácter no debe estar vacío.) Consulte “Utilización del teclado virtual”. (Página 42) • Tiempo SEC-Fij.: puede definir el tiempo de permanencia entre canales para la pantalla en directo y Salida Puntual. -
Página 52: Ajuste De Ptz
menú princ. Ajuste de PTZ Para utilizar las funciones PTZ de la cámara, debe coincidir el ID y los protocolos de cada cámara con los del DVR. Para otros ajustes, consulte la configuración de <Dispositivos remotos>. (Página 56) El uso del ratón puede ayudarle a configurar fácilmente. 1. -
Página 53: Dispositivo De Almacenamiento
Dispositivo de almacenamiento Puede comprobar la información de los dispositivos de almacenamiento. Confirmación de dispositivos Puede comprobar los dispositivos de almacenamiento así como el espacio libre, el usado y su estado. Los dispositivos disponibles son DD y dispositivos USB (Memoria, DD, CD/DVD). El uso del ratón puede ayudarle a configurar fácilmente. - Página 54 menú princ. Formateo Puede formatear un dispositivo de almacenamiento. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Dispos. almac. <Dispos.> para ir a <Dispos. almac.> y pulse el botón Formato Dispos.
- Página 55 Alarma DD Puede definir los ajustes de alarma en caso de que surjan defectos en el DD para comprobar el puerto de salida de alarma, sustituir el puerto de salida de alarma y su duración. El uso del ratón puede ayudarle a configurar fácilmente. 1.
-
Página 56: Dispositivos Remotos
menú princ. Dispositivos remotos Puede definir la comunicación RS-485 para utilizar la cámara PTZ y el teclado del sistema con el DVR. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Dispositivo remoto <Dispos.>... - Página 57 • Conf. de disposit. POS: ajusta las configuraciones de Dispositivo POS comunicación del dispositivo POS y el DVR. USO DE POS Conf. de disposit. POS Es independiente de la configuración del dispositivo remoto. Canal Predef. Puerto/Ethernet Ninguno Sin predef. Ninguno Conf.
-
Página 58: Ajuste De La Supervisión
menú princ. Supervisar Puede configurar la información que va a aparecer y su formato para la supervisión de Salida Puntual. Ajuste de la supervisión El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Supervisar <Dispos.>... -
Página 59: Ajuste De La Salida Puntual
Ajuste de la Salida Puntual Puede definir el DVR para que genere la salida de información / vídeo aparte de la salida de supervisión. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Supervisar <Dispos.>... -
Página 60: Ajuste De La Grabación
menú princ. AJUSTE DE LA GRABACIÓN Puede configurar la grabación programada, la grabación de eventos y otos ajustes relacionados con la grabación. Programación de la grabación Realice la reserva en la fecha y hora para programar la grabación en la hora especificada. El uso del ratón puede ayudarle a configurar fácilmente. -
Página 61: Etiquetas Del Color De La Grabación
Etiquetas del color de la grabación Color Nombres de componentes Funciones Blanco Sin grabación No hay programación / grabación de eventos Naranja Continua Sólo en grabación programada Azul Evento Sólo en grabación de eventos Verde Ambos (Cont. y Ev.) Grabación programada y de eventos Cada pulsación de la celda seleccionada pasará... -
Página 62: Ajuste De Las Propiedades De Grabación De Eventos
menú princ. Ajuste de las propiedades de grabación de eventos Puede definir la resolución, calidad e FPS de cada canal en grabaciones de eventos. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Calidad y resol. -
Página 63: Ajuste Del Evento
AJUSTE DEL EVENTO Es posible definir las opciones de grabación de eventos de sensor, movimiento y pérdida de vídeo. Detección de sensor Puede definir la condición de funcionamiento del sensor y la cámara conectada, así como la salida de alarma y su duración. -
Página 64: Ajuste Del Área De Detección De Movimiento
menú princ. Detección de movimiento Puede definir la región de detección y el movimiento, así como la salida de la señal de alarma. Cuando se define la región de detección de movimiento, detecta el movimiento dentro del área. El uso del ratón puede ayudarle a configurar fácilmente. 1. -
Página 65: Detección De Pérdida De Vídeo
Detección de pérdida de vídeo Puede definir la alarma que se va a generar si se produce la desconexión de una cámara y que produzca una pérdida de vídeo. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Detección de pérdida de vídeo <Evento>... -
Página 66: Programación De Alarmas
menú princ. Programación de alarmas Puede definir las condiciones y las oras de funcionamiento de las alarmas programadas. El uso del ratón puede ayudarle a configurar fácilmente. 1. Utilice los botones arriba/abajo (▲▼) en la ventana Programación de alarmas <Evento> para ir a <Programación de alarmas> y pulse Alarma1 el botón [ENTER]. - Página 67 • Tipo: define el formato de los datos de la copia de seguridad. - DVR: los datos guardados los puede reproducir únicamente el DVR. - SEC: guarda los datos con el formato de propietario de Samsung con el visor incorporado, el cual admite la reproducción inmediata en un PC.
-
Página 68: Configuración De Red
menú princ. CONFIGURACIÓN DE RED Proporciona la supervisión en red de la pantalla en directo desde un lugar remoto y admite la función de reenvío de correo con eventos. Puede configurar el entorno de red que habilita tales funciones. Modo de conexión Puede definir la ruta y el protocolo de la conexión de red. -
Página 69: Configuración Del Puerto
• Dirección IP, puerta de enlace, máscara de subred y DNS Modo de conexión - Para <Estático> : puede introducir directamente la Interfaz Puerto dirección IP, la puerta de enlace, la máscara de subred y Tipo de IP PPPoE ... -
Página 70: Conexión Y Ajuste De La Red
menú princ. Conexión y ajuste de la red La red puede diferir en el método de conexión; compruebe su entorno antes de ajustar el modo de conexión. Cuando no se utiliza ningún enrutador • Modo de IP estático - Conexión a Internet: en PPPoE de IP estático, la línea arrendada y los entornos LAN permiten la conexión entre el DVR y el usuario remoto. -
Página 71: Cuando Se Utiliza Un Enrutador
Cuando se utiliza un enrutador Para evitar que la dirección IP entre en conflicto con él IP estático del DVR, compruebe lo siguiente. • Ajuste del DVR con un IP estático - Conexión a Internet: puede conectar el DVR a un enrutador que esté conectado a un módem ADSL/Cable o a un enrutador de un entorno de Red de área local (LAN). -
Página 72: Ajuste Del Reenvío De Puerto Del Enrutador
menú princ. • Ajuste del reenvío de puerto del enrutador 1. Ajuste el protocolo en <TCP>. Modo de conexión Puerto 2. Rango de puerto externo: introduzca el puerto TCP definido en Interfaz <Puerto de dispositivo> en el menú <Puerto> del DVR ... -
Página 73: Ajuste De Ddns
Ajuste de DDNS DDNS proviene de Dynamic Domain Naming System (Sistema de nombres de dominio dinámico). DNS (Domain Name System, Sistema de nombres de dominio) es un servicio que dirige un nombre de dominio compuesto de caracteres sencillos para el usuario (Ej.: www.google.com) a una dirección IP compuesta de números (64.233.189.104). -
Página 74: Servicio De Correo
menú princ. Servicio de correo Puede enviar un mensaje de correo electrónico a un usuario registrado del DVR a un intervalo de tiempo específico o si se produce un evento. Si se produce un evento con un canal en el que el vídeo de la cámara se define en <APAG> o el total de grabación restante se define en <APAG.>, sólo se enviará... -
Página 75: Ajuste De Eventos
Ajuste de eventos Puede definir el intervalo y el tipo de evento que se enviará al usuario. El uso del ratón puede ayudarle a configurar fácilmente. 1. En la ventana de ajuste de <Red>, pulse el botón arriba/ Servicio de correo abajo (▲▼) para ir a <Servicio de correo>... -
Página 76: Ajuste Del Receptor
menú princ. Ajuste del receptor Puede añadir o eliminar uno o varios receptores en el grupo especificado y editar el grupo si es necesario. El uso del ratón puede ayudarle a configurar fácilmente. 1. En la ventana de ajuste de <Red>, pulse el botón arriba/ Servicio de correo abajo (▲▼) para ir a <Servicio de correo>... -
Página 77: Control De Un Dispositivo Ptz
CONTROL DE UN DISPOSITIVO PTZ El DVR le permite ajustar a sus preferencias la configuración de una cámara PTZ así como de una normal. Dispositivo PTZ El dispositivo PTZ se puede activar sólo si se selecciona un canal conectado a la cámara PTZ. Introducción sobre PTZ La cámara PTZ está... -
Página 78: Utilización De La Cámara Ptz
menú princ. Utilización de la cámara PTZ Puede utilizar una cámara para realizar todas las funciones de PANORÁMICA, INCLINACIÓN y ZOOM para supervisar varios lugares y definir el predefinido a su gusto en el modo que desee. 1. Inicie el menú <Control PTZ>. 2012-01-01 01:10:25 Cuando el icono de <... -
Página 79: Ajuste De Predefinido
Aparece el menú específico de la cámara. Puede configurar los ajustes sólo de aquellas cámaras que admitan los protocolos de Samsung, Pelco D/P, AD y Panasonic. Si está definiendo Pan. autom. o Patrón en el menú de la Conf.cám. -
Página 80: Buscar Y Reproducir
buscar y reproducir BUSCAR Puede realizar la búsqueda de los datos grabados por hora o por criterios de búsqueda, como puede ser un evento. Puede acceder al menú <Buscar> directamente en el modo Directo. 1. En modo Directo, haga clic con el botón derecho en 2012-01-01 01:10:25 Modo escena ... -
Página 81: Búsqueda De Eventos
• Ac. zoom: el mapa se amplía con detalles. Buscar hora Cambiará secuencialmente entre 24 horas - 16 horas - 2012-01-01 ir al primero Ir al último 8 horas - 4 horas. Datos superp. List1 Ac. zoom Alej. zoom 00:01 •... -
Página 82: Búsqueda De Movimiento
buscar y reproducir Buscar POS Puede buscar los datos en el dispositivo POS que está conectado al DVR. Puede utilizar el ratón para seleccionar las opciones relacionadas. 1. Seleccione <Buscar POS> en el menú <Buscar>. Buscar POS 2. Utilice los botones de dirección (▲▼◄ ►) para definir los Fech/Hor 2012-01-01 02:41:18 2012-01-01 03:41:18... -
Página 83: Reproducción
REPRODUCCIÓN Reproducir Puede reproducir datos almacenados en el DD y hacer una copia de seguridad de la parte de datos que desee. El uso del ratón puede ayudarle a configurar fácilmente. 1. En el modo Directo, haga clic en <Repr.> en el menú 2012-01-01 01:10:25 emergente haciendo clic con el botón derecho o <... -
Página 84: Utilización Del Botón De Reproducción
buscar y reproducir Utilización del botón de reproducción Nombres de componentes Funciones Línea de tiempo Indica el punto de reproducción actual y se puede utilizar para moverse. de reproducción Saltar atrás Retrocede por unidad de tiempo. Reproducción Se utiliza para la reproducción rápida atrás. rápida hacia atrás Reproducción Se utiliza para buscar hacia atrás fotograma por fotograma mientras se está... -
Página 85: Introducción Sobre Web Viewer
web viewer INTRODUCCIÓN SOBRE WEB VIEWER ¿Qué es Web Viewer? Web Viewer permite el acceso remoto a sus DVR. Tendrá acceso al vídeo en directo, al vídeo archivado, al control de PTZ (si está configurado), etc. Características del Producto • Acceso remoto desde un explorador estándar •... -
Página 86: Conexión De Web Viewer
web viewer CONEXIÓN DE WEB VIEWER 1. Abra el explorador Web e introduzca la dirección IP o el URL del DVR en el cuadro de dirección del URL. “192.168.1.200” se establece como IP de forma predeterminada. Establezca una dirección IP disponible en IP Installer o "Red > Modo de conexión”. ... - Página 87 5. Cuando aparezca la ventana del asistente de instalación del programa, pulse el botón [Install] para instalar el programa. 6. Abra Web Viewer después de instalar el software e inicie sesión de nuevo. Aparecerá la pantalla principal de Live Viewer cuando inicie sesión correctamente tras instalar el programa.
-
Página 88: Utilización De Live Viewer
web viewer UTILIZACIÓN DE LIVE VIEWER La pantalla de Live Viewer consta de lo siguiente : Menú Descripción Selección de menú Cambia a la pantalla del menú correspondiente haciendo clic en cada menú. Dirección, nombre, Muestra la IP, el nombre del modelo, la hora, etc. del DVR conectado. hora Seleccione <DVR Hora>... -
Página 89: Pantalla De Información Osd
Menú Descripción Controla las cámaras de PTZ conectadas. Va a la pantalla de menú correspondiente de una cámara que admita el menú OSD y Menú cambia el menú. Panel de visualización Muestra el vídeo de la cámara conectada al DVR. Pantalla de Información OSD Se visualiza el número de canal del DVR conectado. -
Página 90: Modo De Cuatro
web viewer División de Pantalla Puede cambiar el modo de división haciendo clic en cada icono de número. MODO ÚNICO MODO DE CUATRO MODO DE NUEVE MODO DE DIECISEIS Para cambiar a modo de pantalla completa Haga clic en < >. -
Página 91: Cambio Del Modo De Pantalla En Directo
Cambio del Modo de Pantalla en Directo El modo de división en 16 no admite “Secuencia”, “ANTERIOR” ni “Siguiente”. • : cuando se hace clic en este botón, aparece la pantalla anterior. - En MODO ÚNICO, los números de canal cambian en orden inverso. -
Página 92: Para Imprimir Una Pantalla
web viewer Para imprimir una pantalla 1. Haga clic en el botón < >. 2. Imprima la imagen de vídeo de la cámara actual con la impresora conectada al PC con Web Viewer ejecutándose. Para guardar como AVI 1. Haga clic en el botón < >. -
Página 93: Control De Una Cámara De Red Conectada
CONTROL DE UNA CÁMARA DE RED CONECTADA Control de PTZ Si la cámara PTZ está conectada, aparece en pantalla el icono < >. Al seleccionar el canal de cámara correspondiente, se facilita la ficha de PTZ para poder controlar la función de PTZ. Nombres de componentes Funciones Ajuste de dirección... -
Página 94: Para Establecer Una Posición Predefinida
web viewer Para establecer una posición predefinida 1. Haga clic en el botón < > para mostrar la ventana “Predef.”. 2. Haga clic en < > para seleccionar el número de predef. que desee. 3. Introduzca el nombre del predef. 4. -
Página 95: Control De Menú Osd
Control de menú OSD Si la cámara de red conectada admite el menú OSD, pulse < > para entrar en la pantalla del menú de la cámara para cambiar sus ajustes. Nombres de componentes Funciones Ajuste de dirección Puede ir al menú que desee. Intro Selecciona el elemento deseado. -
Página 96: Utilización De Search Viewer
web viewer UTILIZACIÓN DE SEARCH VIEWER La pantalla de Search Viewer consta de lo siguiente: Hasta 3 usuarios pueden acceder simultáneamente. Nombres de componentes Funciones Selección de menú Cambia a la pantalla del menú correspondiente haciendo clic en cada menú. Dirección, nombre, Muestra la IP, el nombre del modelo, la hora, etc. -
Página 97: Búsqueda En El Calendario De Vídeo Grabado
Nombres de componentes Funciones Control de Ajusta la velocidad de reproducción del vídeo y la posición del tiempo reproducido. reproducción Muestra el color correspondiente según el tipo de datos grabados si coloca el cursor del Color modo grabación ratón sobre dicha área. Reproduce en pantalla los datos correspondientes si selecciona un resultado de la Panel de visualización búsqueda. -
Página 98: Nombres Y Funciones De Los Botones De Reproducción
web viewer Nombres y funciones de los botones de reproducción Retrocede 10 minutos con respecto al punto de reproducción actual. Reproduce hacia atrás a doble velocidad. La velocidad de reproducción se duplica hasta x64. Retrocede 1 segundo con respecto al punto de reproducción actual. -
Página 99: Configuración Del Visor
CONFIGURACIÓN DEL VISOR Puede configurar los ajustes del DVR de forma remota en la red. Para configurar los ajustes del DVR, haga clic en <Config.>. Sistema Puede configurar los diversos ajustes de sistema del DVR. Fecha/Hora/Idioma Para más información, consulte <Fecha/Hora/Idioma> en la sección <Configuración del sistema>. (Página 40) 1. -
Página 100: Vacaciones
web viewer Vacaciones Puede definir fechas específicas para las vacaciones de acuerdo con sus preferencias. Para más información, consulte <Ajuste de vacaciones> en la sección <Configuración del sistema>. (Página 41) Gestión de permisos Para más información, consulte <Gestión de permisos> en la sección <Configuración del sistema>. (Página 42) •... -
Página 101: Información Del Sistema
• Usuario Puede añadir, cambiar o eliminar uno o varios usuarios. • Configuración Puede configurar el permiso del usuario. Gestión del sistema Para más información, consulte <Gestión del sistema> en la sección <Configuración del sistema>. (Página 46) • Información del sistema Puede ver información del sistema actual. -
Página 102: Dispositivo
web viewer Dispositivo Puede comprobar una lista de dispositivos conectados al DVR y configurar los ajustes necesarios. Haga clic en <Dispos.> en la pantalla del menú. Para más información, consulte “Ajuste del Dispositivo”. (Página 48) Cámara • Cámara Puede configurar los ajustes de la cámara que está conectada al DVR. -
Página 103: Dispositivo Remoto
Dispositivo de almacenamiento Puede comprobar y cambiar los ajustes del dispositivo de almacenamiento. • Dispos. Verá una lista de los dispositivos de almacenamiento que están conectados al DVR. Puede comprobar el tipo, la capacidad usada/total, el uso y el estado del dispositivo. -
Página 104: Dispositivo Pos
web viewer Dispositivo POS Puede definir el canal, el predefinido y el puerto de comunicaciones del dispositivo POS que está conectado al DVR. No es posible defi nir el uso del dispositivo POS de forma remota. Supervisión • Supervisión Puede configurar los ajustes de la pantalla de supervisión y definir el sistema de salida. -
Página 105: Programar Grabación
Grabar Para más información, consulte <Ajuste de la grabación>. (Página 60) Programar grabación Si define programación de grabación en una fecha y hora específicas, la grabación comenzará a una hora específica. - Aplicar a todos : Haga clic en <Aplicar a todos> para ver la ventana de confirmación. -
Página 106: Calidad Y Resolución De Grabación
web viewer Calidad y resolución de grabación • Estándar/Evento Puede definir la resolución, la velocidad de fotogramas y la calidad de grabación de cada canal. Opción de grabación Puede establecer el modo de fin de disco. Evento Para más información, consulte <Ajuste del evento>. (Página 63) Detección de sensor Puede definir el modo de funcionamiento de los sensores y la cámara sincronizada así... - Página 107 Det. de movim. Puede definir el modo de detección de movimiento y la sensibilidad así como el tipo de salida de la alarma y la duración. • Zona de movim. Defina el área de detección de movimiento de destino. Detección de pérdida de vídeo Puede definir el tiempo de salida de la alarma si se produce una pérdida de vídeo.
- Página 108 web viewer Programación de alarmas Puede programar la salida de la alarma de acuerdo con el día de la semana y la hora. El ajuste predeterminado es Sincr. event. que activa la alarma sólo si se produce un evento. Para más información, consulte <Configuración de red>. (Página 68) Modo de conexión Un usuario remoto puede acceder al DVR a través de la red para comprobar el modo actual y la dirección IP.
- Página 109 DDNS Puede comprobar los ajustes de DDNS. Transf. en directo Puede configurar los ajustes de transferencia de red de la cámara. • Transf. en directo Un usuario remoto puede definir la resolución de la imagen de los datos transferidos. Servicio de correo Puede especificar el servidor SMTP que envía un mensaje de correo si se produce un evento y definir el grupo de receptores y los usuarios.
-
Página 110: Acerca De
web viewer • Grupo Puede añadir un grupo para que reciba un mensaje de correo si se produce un evento y definir los permisos para recibir el mensaje de correo de evento para cada grupo. • Receptor Puede añadir uno o varios usuarios par que reciban el mensaje de correo. -
Página 111: Mobile Viewer
MOBILE VIEWER ¿Qué es Mobile Viewer? Mobile Viewer es un software de gestión que le permite conectar al DVR (Grabador de vídeo digital) de forma remota y controlar en tiempo real la reproducción de vídeo y las operaciones de PTZ (si están configuradas). -
Página 112: Visor De Copia De Seguridad Sec
backup viewer VISOR DE COPIA DE SEGURIDAD SEC Puede reproducir un archivo que se haya guardado en copia de seguridad en formato SEC. La copia de seguridad en formato SEC produce el archivo de datos de respaldo, un archivo de biblioteca y un archivo autoejecutable de visualización. -
Página 113: Impresión De Pantalla
Nombres de componentes Funciones Para configurar la relación de aspecto que se mostrará en la pantalla. Pantalla dividida La pantalla cambia al modo de pantalla dividida seleccionada. Guarda la imagen de vídeo actual como un archivo de imagen. Compatible con el formato de archivo JPEG. Impresión de pantalla Imprime la pantalla actual. -
Página 114: Apéndice
Incorporado Linux Compresión H.264 SRD-873D NTSC: Hasta 240fps @ 960x480 / PAL: Hasta 200fps @ 960x576 NTSC: Hasta 240fps @ 704x480 / PAL: Hasta 200fps @ 704x576 NTSC: Hasta 240fps @ 704x240 / PAL: Hasta 200fps @ 704x288 NTSC: Hasta 240fps @ 352x240 / PAL: Hasta 200fps @ 352x288 ... - Página 115 Detalles Opción SRD-873D SRD-1653D SRD-1673D 4CIF/2CIF/CIF 4CIF/2CIF/CIF 120/240/480fps NTSC, Velocidad de 120/240/240fps NTSC, 100/200/400fps PAL transmisión 100/200/200fps PAL Ancho de banda Hasta 32Mbps Control de ancho de Seleccionable banda Flujo de datos H.264 (4CIF/2CIF/CIF Seleccionable) Máx. de usuarios Búsqueda (3) / Directo Unicast (10) / Directo Multicast (20)
- Página 116 Ratón, mando a distancia aplicaciones RS-485: Admite 14 entradas seriales Samsung-E / Samsung-T / Pelco-D / Pelco-p / Panasonic / Phillips / AD / Soporte de protocolo DIAMOND / ERNA / KALATEL / VCL TP / VICON / ELMO / GE...
-
Página 117: Vista Del Producto
VISTA DEL PRODUCTO • SRD-873D unidad : mm (pulg.) 440.0 [17.32"] Español _117... - Página 118 apéndice • SRD-1653D/1673D unidad : mm (pulg.) 440.0 [17.32"] 118_ apéndice...
-
Página 119: Ajuste Predeterminado
AJUSTE PREDETERMINADO Esto devuelve los ajustes de fábrica. Los ajustes se realizan como se indica a continuación: • Utilice Sistema / Cargar ajustes predeterminados de fábrica en Menú Los ajustes predeterminados están basados en el modelo SRD-1673D. La contraseña predeterminada puede estar expuesta a riesgos de piratería, por lo que recomendamos que cambie la contraseña después de instalar el producto. - Página 120 apéndice Valores predeterminados Categoría Detalles de fábrica Vel. baudios 9600 Paridad Ninguna Datos Dispositivo remoto Bit parada Teclado del sistema APAG Control remoto ENC(00) Dispositivo POS APAG Visualiz. eventos APAG Dispositivo Visualiz. Todo Supervisar T. SEC Multi CAN 5 seg. VGA/HDMI 1280X720 Multipuntual...
- Página 121 Valores predeterminados Categoría Detalles de fábrica Modo APAG Sensibilidad Nivel 10 (alta) Detección de Alarma Ninguna movimiento Duración 10 seg. Región de movimiento Tod. áreas Estado de pérdida de APAG vídeo Detección de Evento pérdida de vídeo Alarma Ninguna Duración 10 seg.
-
Página 122: Solución De Problemas
apéndice SOLUCIÓN DE PROBLEMAS Síntoma Contramedidas Compruebe si la fuente de alimentación está debidamente conectada. El sistema no se enciende y el indicador del panel Compruebe la tensión de entrada del sistema desde la fuente de frontal no funciona. alimentación. - Página 123 Síntoma Contramedidas El DVR tarda tiempo en reconocer varios DD externos. Inténtelo de He descubierto que el DVR no reconoce todos los discos instalados cuando tengo conectados varios nuevo tras unos instantes y si el problema (de fallo al reconocer todos DD externos al DVR.
- Página 124 apéndice Síntoma Contramedidas Si el reproductor no muestra una imagen en directo, indica que la La grabación no funciona. grabación no funciona por lo que tiene que comprobar primero si ve una imagen en pantalla. La grabación no funciona si los ajustes de grabación no se configuran correctamente.
-
Página 125: Open Source Announcement
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL For more additional information, send email to help.cctv@samsung.com. THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR... - Página 126 publicity pertaining to distribution of the software without specific written Part 4: Sun Microsystems, Inc. copyright notice permission. (BSD) CMU AND THE REGENTS OF THE UNIVERSITY OF CALIFORNIA DISCLAIM ALL WARRANTIES WITH REGARD TO THIS SOFTWARE, Copyright © 2003 Sun Microsystems, Inc., 4150 Network Circle, Santa INCLUDING ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND Clara, California 95054, U.S.A.
- Página 127 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND Part 9: ScienceLogic, LLC copyright notice (BSD) CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED Copyright (c) 2009, ScienceLogic, LLC WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A All rights reserved.
-
Página 128: Gnu General Public License
The software included in this product contains copyrighted software that is licensed under the GPL/LGPL. You may obtain the complete Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged. -
Página 129: End Of Terms And Conditions
If distribution of executable or object code is made by offering access to NO WARRANTY copy from a designated place, then offering equivalent access to copy the source code from the same place counts as distribution of the 11. BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, source code, even though third parties are not compelled to copy the THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT source along with the object code. -
Página 130: Terms And Conditions
and how to view a copy of this License. If the interface presents a list of Preamble user commands or options, such as a menu, a prominent item in the list meets this criterion. The GNU General Public License is a free, copyleft license for software and other kinds of works. - Página 131 substantial commercial, industrial or non-consumer uses, unless such 5. Conveying Modified Source Versions. uses represent the only significant mode of use of the product. You may convey a work based on the Program, or the modifications to produce it from the Program, in the form of source code under the “Installation Information”...
- Página 132 recipients. “Knowingly relying” means you have actual knowledge that, but 8. Termination. for the patent license, your conveying the covered work in a country, or You may not propagate or modify a covered work except as expressly your recipient’s use of the covered work in a country, would infringe one or provided under this License.
-
Página 133: Gnu Lesser General Public License
When a program is linked with a library, whether statically or using a 16. Limitation of Liability. shared library, the combination of the two is legally speaking a IN NO EVENT UNLESS REQUIRED BY APPLICABLE LAW OR combined work, a derivative of the original library. The ordinary General AGREED TO IN WRITING WILL ANY COPYRIGHT HOLDER, OR ANY Public License therefore permits such linking only if the entire OTHER PARTY WHO MODIFIES AND/OR CONVEYS THE PROGRAM... - Página 134 d) If a facility in the modified Library refers to a function or a table of of your choice, provided that the terms permit modification of the work data to be supplied by an application program that uses the for the customer’s own use and reverse engineering for debugging such facility, other than as an argument passed when the facility is modifications.
-
Página 135: How To Apply These Terms To Your New Libraries
so as to satisfy simultaneously your obligations under this License and convey the exclusion of warranty; and each file should have at least the any other pertinent obligations, then as a consequence you may not “copyright” line and a pointer to where the full notice is found. one line distribute the Library at all. - Página 136 (online or textual) provided with the package.Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer. 2.
-
Página 137: Eliminación Correcta De Las Baterías De Este Producto
Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. - Página 138 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...
