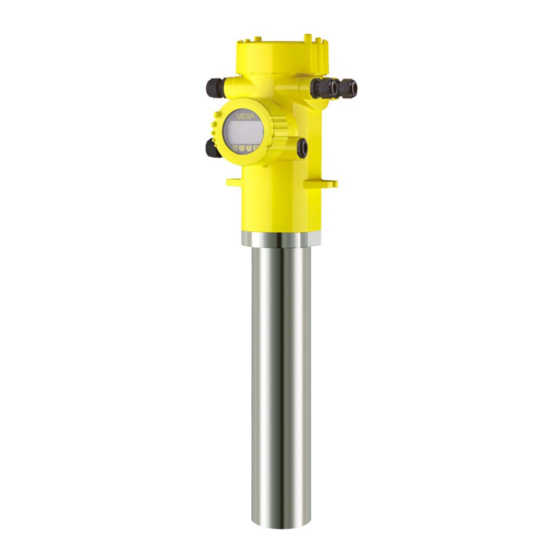

Vega SOLITRAC 31 Guía Rápida

Sensor radiométrico para la medición continua de nivel e interface
Ocultar thumbs Ver también para SOLITRAC 31:

Publicidad

Enlaces rápidos

Guía rápida
Sensor radiométrico para la medición
continua de nivel e interface
SOLITRAC 31
De cuatro hilos 4 ... 20 mA/HART
Con calificación SIL
Document ID: 62085

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Vega SOLITRAC 31

  • Página 1 Guía rápida Sensor radiométrico para la medición continua de nivel e interface SOLITRAC 31 De cuatro hilos 4 … 20 mA/HART Con calificación SIL Document ID: 62085...
  • Página 2: Tabla De Contenido

    Safety Manual que acompaña a los instrumentos con cualificación SIL. Puede en- contrarlos en nuestra página web. Manual de instrucciones SOLITRAC 31, de cuatro hilos 4 … 20 mA/HART, con cualificación SIL. ID de documento 433887 Estado de redacción de la guía rápida: 2020-11-27 SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 3: Para Su Seguridad

    Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto SOLITRAC 31 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo " Descripción del producto".
  • Página 4: Conformidad Ue

    El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo " Embalaje, transporte y almacenaje" • Capitulo " Reciclaje" SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 5: Descripción Del Producto

    Datos del sensor específicos del pedido para un cambio de la electrónica (XML) • Certificado de control (PDF) - opcional Vaya a " www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Opcionalmente Usted encontrará los datos mediante su Smartphone: • Descargar la aplicación VEGA Tools de " Apple App Store" o de "...
  • Página 6: Principio De Operación

    En caso necesario deberá tomar medidas, para mantener la función de seguridad. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 7: Contenedor De Protección De Fuente Radiactiva Correspondiente

    Blindaje: Garantizar el mejor blindaje posible entre la fuente de radiación y la propia persona así como todas las demás personas. Para el blindaje efectivo sirven los depósitos de protección contra SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 8 (en Alemania p. Ej. es el reglamento de protección contra radiación). Estamos con mucho gusto a su disposición para otras informaciones sobre la protección de radiación y las reglamentaciones en otros países. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 9: Montaje

    Pieza de medición activa • Conexión a proceso • Junta del proceso Condiciones de proceso son especialmente • Presión de proceso • Temperatura de proceso • Propiedades químicas de los productos • Abrasión e influencias mecánicas SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 10: Instrucciones De Montaje

    Adicionalmente a las instrucciones de montaje siguientes, debe seguir las instrucciones del documento "Source-Sizing". Mientras que en el documento "Source-Sizing", no se indique lo con- trario, se aplican las instrucciones de montaje siguientes. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 11 Ej. VEGASOURCE. Es posible montar el SOLITRAC 31 con el cabezal de la carcasa hacia arriba o hacia abajo. La posición de montaje con el cabezal de la carcasa hacia abajo ofreceentre otras ventajas un mejor acceso a la carcasa para el ajuste.
  • Página 12 Por montaje en cascada se entiende la interconexión de dos o más dispositivos, que en conjunto pueden cubrir una sección de medición más larga. La cantidad exacta de Secondaries posibles se encuentra en el " Safety Manual". SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 13 Garantice que la líneas rojas de marca acoplen directamente en el rango de medición del próximo SOLITRAC 31. Monte el SOLITRAC 31 de forma tal, que el tubo del detector esté en la zona de radiación del depósito de protección contra radiación.
  • Página 14 SOLITRAC 31. El sistema de refrigeración también debe ser incluido en el cálculo del punto de medición. Consulte con nuestros especialistas acerca del diseño del sistema de refrigeración por agua. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 15: Conectar A La Alimentación De Tensión

    6. Insertar los extremos de los conductores en los orificios redondos de los terminales según el esquema de conexión. Información: Conductores fijos y conductores flexibles con virolas de cables se pueden insertar directamente en las aberturas del terminal. Para con- ductores flexibles sin virolas, inserte un destornillador pequeño con SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 16 Al soltar el cierre el bloque de terminales es empujado hacia afuera automáticamente. Sacar el bloque de terminales. Cuando se vuelva a conectar, tiene que enclavar. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 17: Conexión - Medida De Nivel

    Informaciones detallada sobre la versión a prueba de explosión (Ex- ia, Ex-d) , se encuentran en las instrucciones de seguridad específi- cas Ex. Estas forman parte del alcance de suministros y se encuen- tran incluidas en cada equipo con homologación Ex. MGC = Multi Gauge Communication SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 18 6 7 8 Fig. 11: Compartimiento de configuración y de conexión (Ex-ia) para equipos con salida de corriente con seguridad intrínseca 1 Terminales para la salida de señal con seguridad intrínseca 4 … 20 mA/ HART( activo) 2 Espigas de contacto para el módulo de visualización y configuración o adaptador de interface 3 Terminales de conexión para la unidad externa de visualización y configura- ción Terminal de conexión a tierra MGC = Multi Gauge Communication SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 19: Conexión - Detección De Nivel

    Si se conectan cargas inductivas o corrientes elevadas, se daña per- manentemente el chapado de oro sobre la superficie de contacto del relé. Posteriormente el contacto no sirve para la conexión de circuitos de corriente de baja tensión. MGC = Multi Gauge Communication SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 20 Fig. 14: Compartimiento del sistema electrónico y de conexión (Ex-d) para equipos con salida de corriente con seguridad intrínseca Alimentación de tensión 2 Salida de relé 3 Interface para comunicación sensor-sensor (MGC) Ajuste de dirección de bus para comunicación sensor-sensor (MGC) MGC = Multi Gauge Communication SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 21: Conexiones - Suma

    Primary y convertidas en una señal común. El equipo Primary debe tener la función "Nivel". Para eso seleccionar en el punto de menú " Puesta en servicio - Aplicación" la función "Nivel". Ajuste la configuración de la dirección (MGC) en el equipo Primary en "99". SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 22 Asegúrese de que todos los instrumentos utilicen la misma versión de software. La versión de software 2.0 no es compatible con las anteriores Conectar la tensión de red de acuerdo al esquema de conexión. siguiente: SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 23 S Equipo Secondary Información: La conexión podría ser realizada opcionalmente por Ej. también en forma de estrella. Para ello prestar atención a polaridad. La selección de ambos pares de terminales es arbitraria. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 24: Seguridad Funcional (Sil)

    Este documen- to se adjunta en cada dispositivo con calificación SIL y también se puede llamar a través de la búsqueda en nuestro sitio web. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 25: Campo De Aplicación

    • El DTM adecuado para el controlador en combinación con un software de configuración según el estándar FDT/DTM, p. ej. PACTware Indicaciones: Para el ajuste del SOLITRAC 31 se requiere una DTM Collection ac- tual. La modificación de los parámetros relevantes para la seguridad solamente es posible con conexión activa hacia el equipo (Modo Online). Parametrización segura Para evitar fallos durante la parametrización con entorno de confi-...
  • Página 26 Advertencia: Reset equipo En caso de reset a la configuración básica todos los parámetros se restauran al ajuste de fábrica. Por eso después hay que comprobar y configurar nuevamente todos los parámetros relevantes para la seguridad. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 27: Puesta En Funcionamiento Con El Módulo De Visualización Y Configuración

    Parametrización - Summation Slaves Conexión en cascada Para poder medir también el nivel en un depósito alto, se pueden conectar en cascada varios equipos. SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 28 Introduzca aquí la aplicación correspondiente. Este punto de menú permite ajustar el sensor a la aplicación desea- da. Se puede seleccionar entre las aplicaciones siguientes: " Nivel", " Nivel límite" o " Summation Secondary". SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 29: Anexo

    Tensión de alimentación 20 … 72 V DC o 20 … 253 V AC, 50/60 Hz Protección contra polarización inversa Existente Consumo de energía máx 6 VA (AC); 4 W (DC) SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 30 Notes SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 31 Notes SOLITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
  • Página 32 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
