GASTER N 119 ÷ 289 AW
Gruppo bruciatore pilota
3
5
8
fig. 12 -
Legenda
3 Bruciatore pilota
4 Elettrodo di accensione
5 Elettrodo di rilevazione

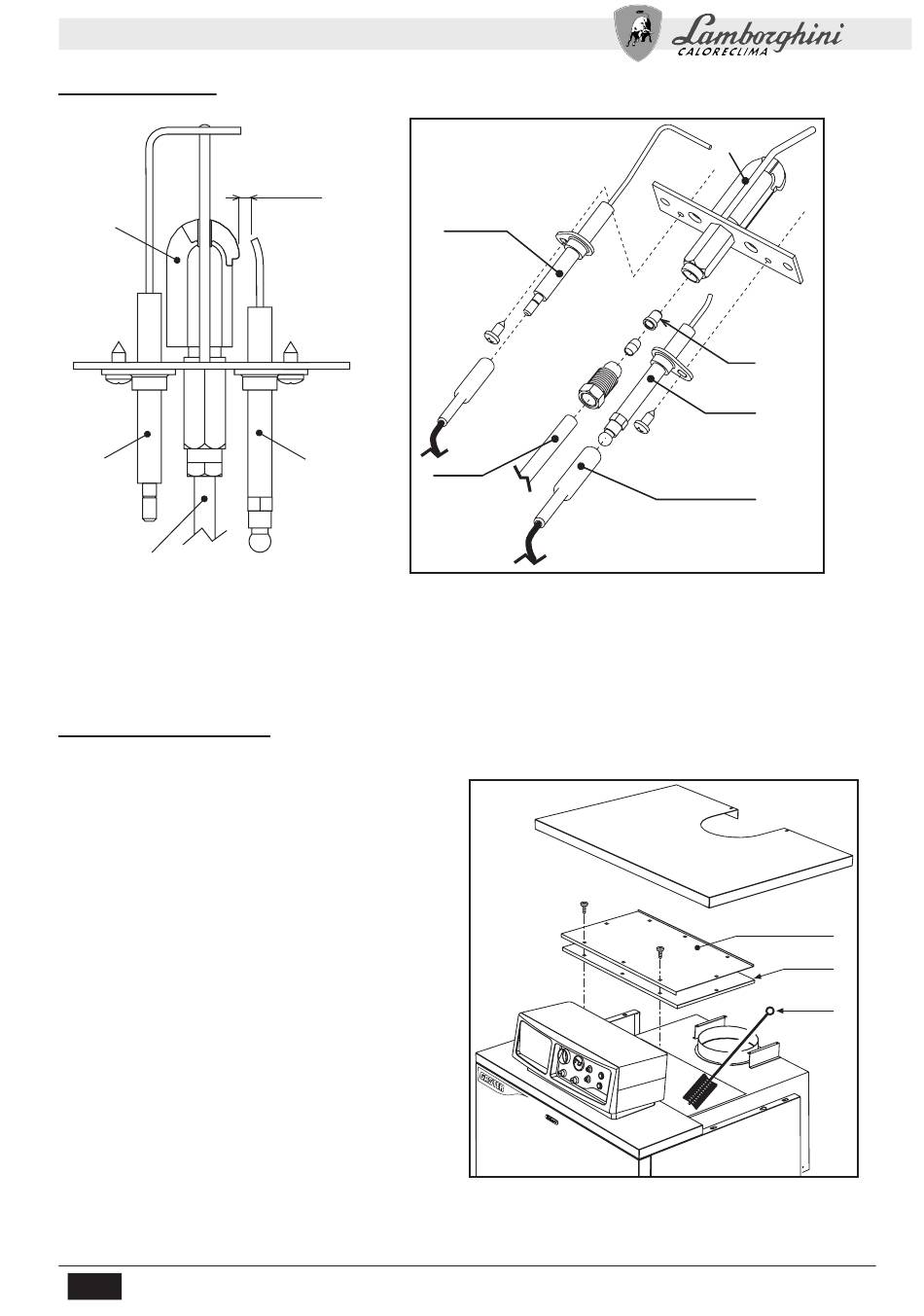

Pulizia della caldaia e del camino
Per una buona pulizia della caldaia (fig. 14) è necessario:
• Chiudere il gas a monte dell'apparecchio e togliere l'alimenta-
zione elettrica.
• Sollevare il coperchio della caldaia con una pressione dal basso
verso l'alto.
• Togliere l'isolante che copre l'antirefouleur.
• Togliere la piastra di chiusura della camera fumi e il relativo
isolante.
• Togliere il gruppo bruciatori (vedere paragrafo precedente).
• Pulire con lo scovolo in dotazione i condotti d'evacuazione dei
prodotti della combustione tra elemento ed elemento in ghisa
del corpo caldaia asportando infine lo sporco per mezzo di un
aspiratore.
• Rimontare con cura tutti i pezzi smontati precedentemente e con-
trollare la tenuta del circuito gas e dei condotti della combustione.
• Fare attenzione durante le operazioni di pulizia a non danneg-
giare il bulbo del termostato fumi montato nella parte posteriore
della camera fumi.
Legenda
3 Piastra di chiusura della camera fumi
4 Isolante camera fumi
5 Scovolo
3 ÷ 4 mm
4
cod. 3541F272 - Rev. 00 - 06/2018
5
8
fig. 13 -
6 Ugello pilota
7 Cavo per alta tensione
8 Tubetto alimentazione gas
3
6
4
7
fig. 14 - Pulizia
3
4
5
