Guardacorreas superior e inferior
.05.03
Norma
Los guardacorreas superior e inferior deberán estar lo más junto posible a las poleas para
correas dentadas pero sin que hagan contacto con éstas.

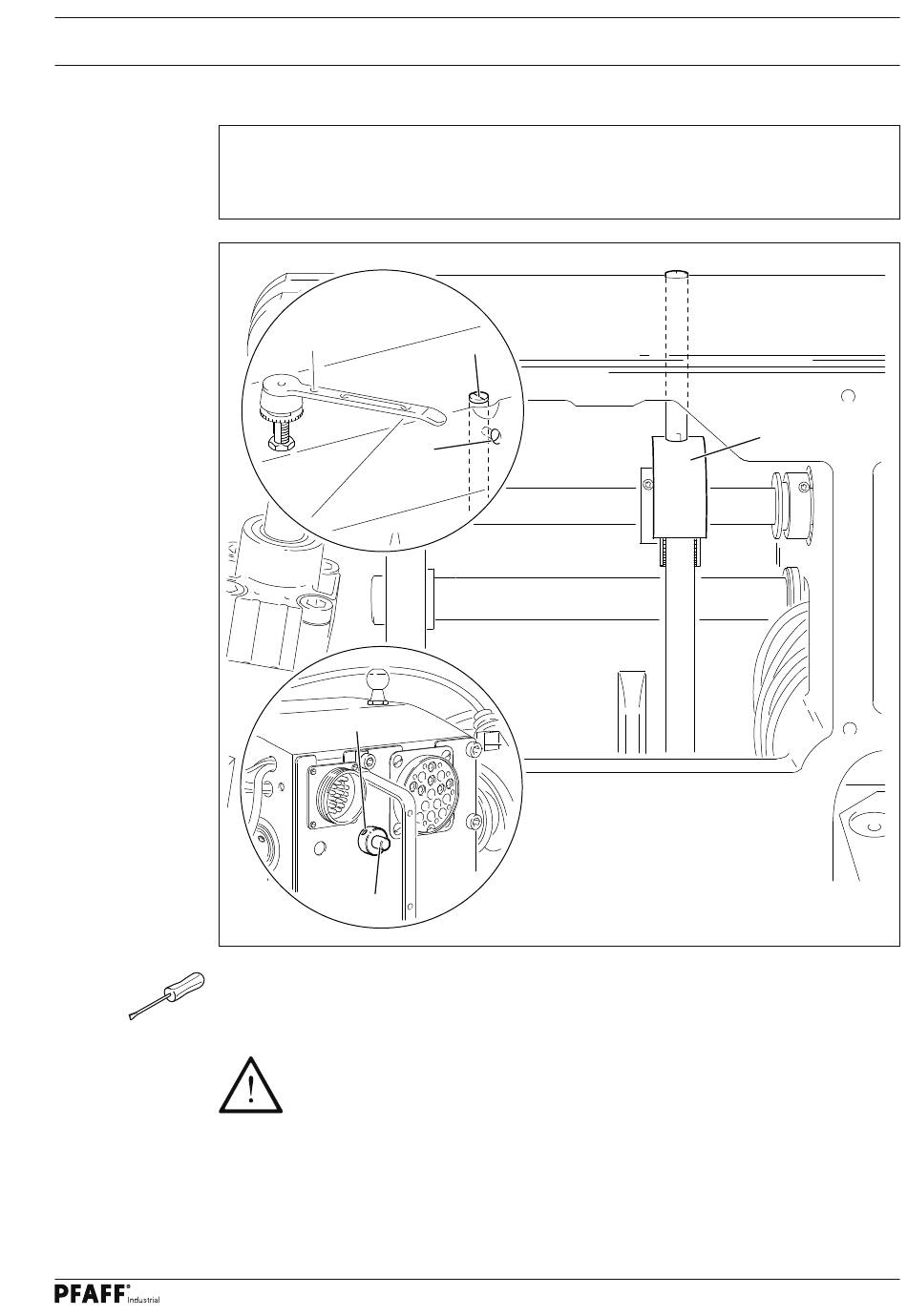

Fig. 13 - 04
● Desplace el guardacorreas superior 1 ( tornillo 2 ) y el guardacorreas inferior 3
( tornillos 4 ) en la parte inferior del cabezal de acuerdo con la Norma.
1
2
4
3
¡Efectúe el ajuste de forma exacta!
¡De lo contrario, la correa dentada podría sobresaltar al estar el cabezal eleva-
do!
Ajuste
