Altura De La Guía De La Chapa De Bolsillo - Pfaff Industrial 3588-12/021 Manual De Instrucciones

Ajuste
13 Altura de la guía de la chapa de bolsillo
.06.02
● Afl oje los tornillos 1 y 2.
● Ajuste la altura de la guía 3 con el tornillo 4 ( tuerca 5 ) de acuerdo con la Norma.
● Gire el vástago de émbolo ( contratuerca ) del cilindro 6 hasta que la guía 3 quede parale-
● Apriete los tornillos 1 y 2.
116
Norma
Estando la chapa de bolsillo descendida, la guía 3 deberá hallarse paralela con respecto al
borde superior de la mesa.
3
2
5

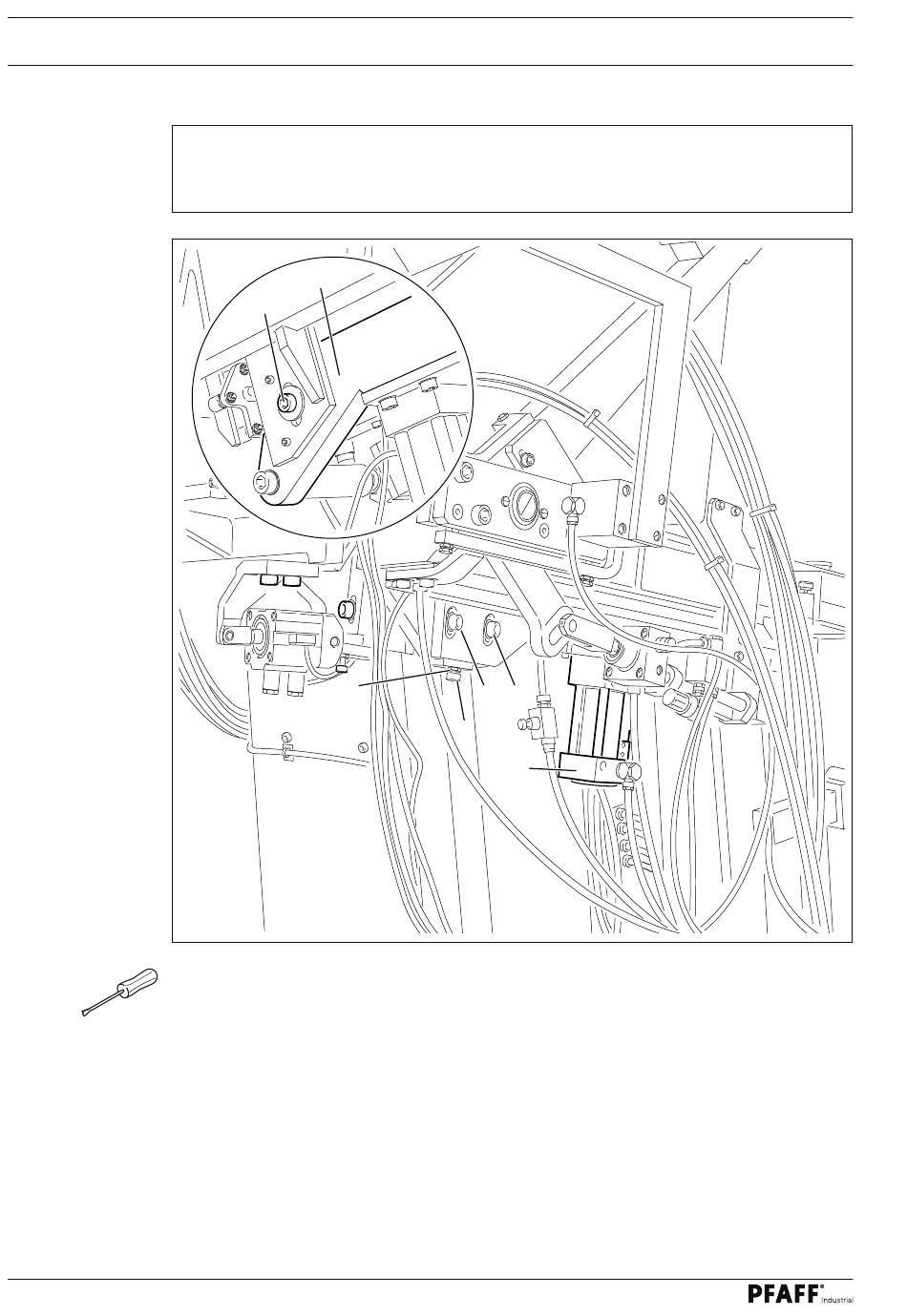

Fig. 13 - 26
la con el tablero de costura.
1 1
4
6
