G6.4 SELECCION DE FUNCION PARA LA ENTRADA DIGITAL 2

Pantalla
Descripción
Rango
Valor por Defecto
Función
Ajuste

G6.5 SELECCION DE FUNCION PARA LA ENTRADA DIGITAL 3

Pantalla
Descripción
Rango
Valor por Defecto
Función
Ajuste

G6.6 SELECCION DE FUNCION PARA LA ENTRADA DIGITAL 4

Pantalla
Descripción
Rango
Valor por Defecto
Función
Ajuste

G6.7 SELECCION DE FUNCION PARA LA ENTRADA DIGITAL 5

Pantalla
Descripción
Rango
Valor por Defecto
Función
Ajuste

EJEMPLOS DE CONEXIONADO DE CONTROL

Ejemplo 1: 3 Pulsadores MARCHA / PARO.
G6.3 = 3 ENTRAD DIGT1=1 / MARCHA (T11).
G6.4 = 4 ENTRAD DIGT2=2 / PARO (T12).
G6.5 = 5 ENTRAD DIGT3=5 / RESET (T13).
58 POWER ELECTRONICS Manual Técnico V5
4 ENTRAD DIGT2=0
Selección de función para la entrada digital 2.
0 a 10
0 No activa
Selección de la acción a realizar al activar la entrada digital.
Ver tabla 8 (G6.3).
5 ENTRAD DIGT3=0
Selección de función para la entrada digital 3.
0 a 10
0 No activa
Selección de la acción a realizar al activar la entrada digital.
Ver tabla 8 (G6.3).
6 ENTRAD DIGT4=0
Selección de función para la entrada digital 4.
0 a 10
0 No activa
Selección de la acción a realizar al activar la entrada digital.
Ver tabla 8 (G6.3).
7 ENTRAD DIGT5=0
Selección de función para la entrada digital 5.
0 a 10
0 No activa
Selección de la acción a realizar al activar la entrada digital.
Ver tabla 8 (G6.3).
Marcha
Paro
Rearme

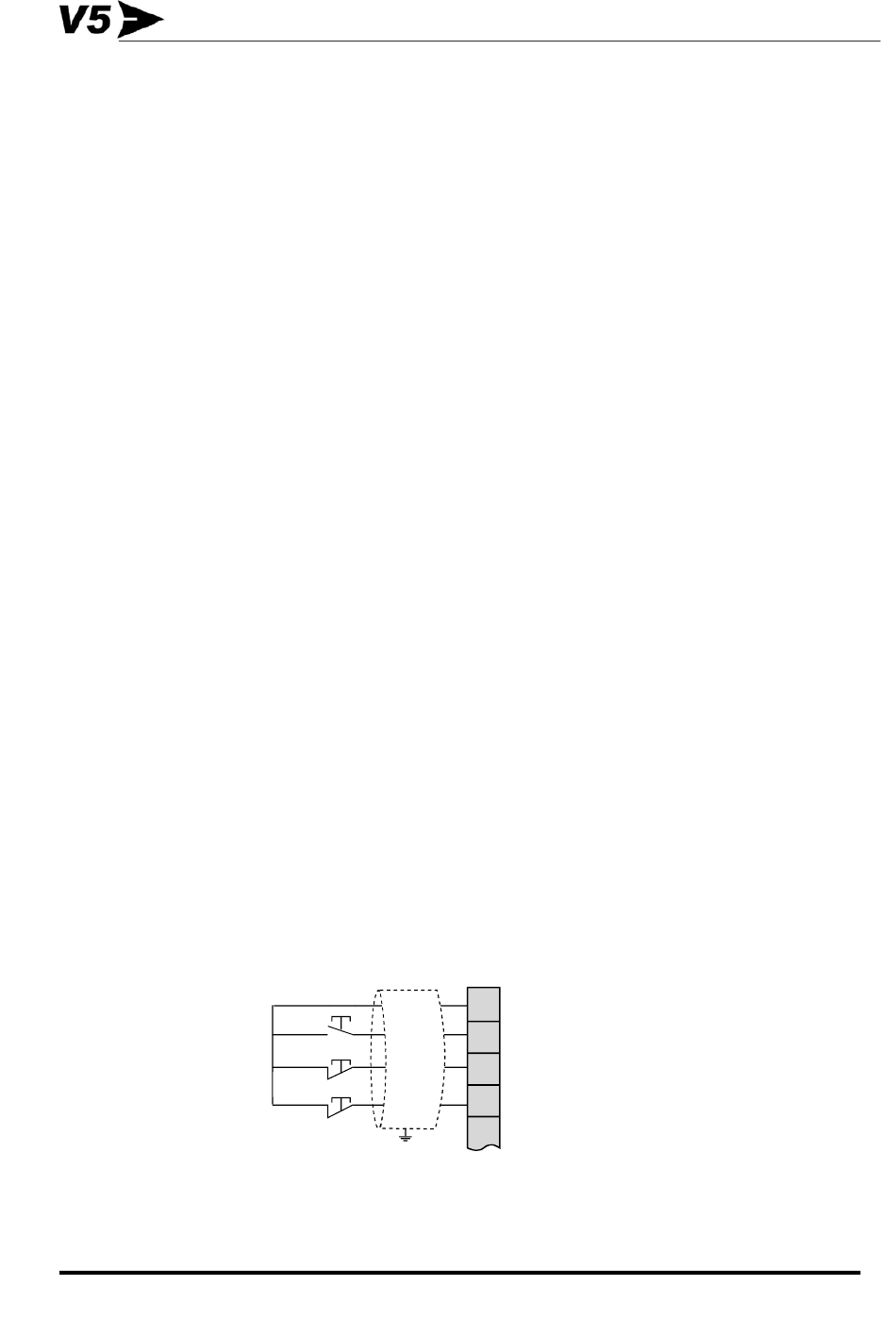

Figura 27. Conexionado a modo 3 hilos.
10
11
12
13
14
DT0003D
